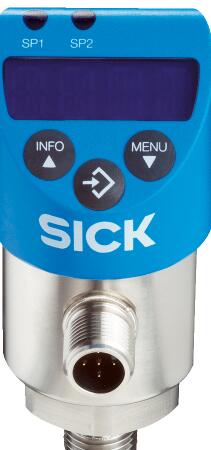

德国SICK施克的压力传感器折扣低
正确连接:PBS-RB250SGHSS0BMA0Z订货号: 6050446
产品特点
介质 液体和气体
压力类型 表压
压力单位 bar
测量范围 0 bar ... 250 bar
工艺过程温度 –20 °C ... +85 °C
零点补偿 + 3% 量程
输出信号 1 x PNP + 4 mA ... 20 mA
外壳可旋转
显示屏与带电气连接的外壳间旋度：330 °
壳与过程连接旋度：320°
显示屏
14 段蓝色 LED 显示，4 位，高 9 mm，180° 电子反转显示
精度：≤ 1% 量程 ± 1 位
刷新率：1000、500、200 和 100 ms（可调）
机械/电子参数
过程接口 G ? 内螺纹，兼容 Ermeto 接头
接液部件
压力连接件：316L 不锈钢
压力传感器：316L 不锈钢（0 bar ... 10 bar 表压，13-8 PH 不锈钢）
内部导压液 合成油（仅用于测量范围 < 0 bar ... 10 bar 和 ≤0 bar ... 25 bar 绝压）
压力端口 3.5 mm, Standard
外壳材料 下部：304 不锈钢, 塑料头：PC + ABS, 按钮：TPE-E, 显示窗口：PC
连接类型 圆形插头连接器 M12 x 1，4 针，IP67 外壳防护等级
供电电压 15 V DC ... 35 V DC
电流消耗
45 mA（针对无模拟输出的配置）
70 mA（针对有模拟输出的配置）
总电流消耗 350 mA/570 mA（包括开关电流）
电气安全性
外壳防护等级：III
过压保护：40V DC
短路保护：QA、Q1、Q2 至 M
极性反接保护：L+ 至 M
绝缘电压 500 V DC
CE 认证 压力装置标准：本装置属于压力附件类，符合 97/23/EG 标准, 电磁兼容性指令：2004/108/EC、EN 61326-2-3
重量传感器 大约 200 g
密封件 无密封件
外壳防护等级 IP67
外壳防护等级：III ?
MTTF 202 年
性能
非线性度 ≤ ± 0.5 %, 量程（拟合直线，BFSL），符合 IEC 61298-2 标准
准确度 ≤ ± 1 % 量程
设置开关量输出灵敏度 ≤ ±0.5% 量程
过度状态持续时间 3 ms
长期运行稳定性：漂移/年 ≤ 0.2 % 量程 符合 IEC 61298-2 标准
额定温度范围内的温度系数 零点平均温度系数：≤ 0.2% 量程/10 K, 量程平均温度系数：≤ 0.2% 量程/10 K
额定温度范围 0 °C ... +80 °C
使用寿命 至少 1 亿次负载变化
环境参数
环境温度 –20 °C ... +80 °C
储存温度范围 –20 °C ... +80 °C
相对湿度 ≤ 90 %
冲击负荷 50 g，符合 IEC 60068-2-27 标准（机械冲击）
振动负荷 10 g，符合 IEC 60068-2-6 标准（共振振动）
分类
技术图纸
尺寸图
尺寸图 G ? 内螺纹，兼容 Ermeto 接头
连接类型
德国SICK施克的压力传感器折扣低
功能特点：
1）德国SICK施克的压力传感器6050446折扣低，内置14段蓝色LED数字显示屏支持180°电子反转，便于多角度读数。
2）采用316L不锈钢接液材质，兼容Ermeto接头，无额外密封件，降低泄漏风险。
3）具备PNP开关量与4-20mA模拟双输出，开关量响应时间3ms，适配高速控制场景。
4）外壳可330°旋转，过程连接可320°调节，安装灵活适应狭小空间。
5）供电电压范围15-35V DC，具备40V DC过压保护和极性反接保护，电气安全等级III。
6）MTTF达202年，零点与量程温度系数均≤0.2%/10K，长期漂移≤0.2%/年。
7）支持1000/500/200/100ms四档刷新率可调，满足不同动态响应需求。
适用行业场景：
1）液压动力单元：用于高压油路压力监测，量程0-250bar覆盖常见液压系统。
2）压缩气体输送：在空压机、储气罐出口测量表压，耐受-20°C低温环境。
3）化工流体控制：316L不锈钢接液部件耐受多数弱酸碱介质，适用过程管道。
4）水处理与供水：适用于RO膜前压力、管网增压泵出口监控。
5）工程机械：如起重机液压支腿、注塑机锁模压力闭环控制。
6）试验台与校验设备：作为标准压力源反馈，配合PLC采集4-20mA信号。
与其他产品对比：
| 对比项目 | SICK PBS-RB250SGHSS0BMA0Z (6050446) | 主流品牌同类0-250bar表压传感器 |
|---|---|---|
| 显示功能 | 14段蓝色LED，180°翻转，可调刷新率 | 多数仅带LED指示灯或无显示 |
| 输出信号 | PNP开关量+4-20mA，支持双输出 | 大多为单输出（纯模拟或纯开关） |
| 接液材质 | 全316L不锈钢，无密封件设计 | 部分采用17-4PH或陶瓷，带O型圈 |
| 过压保护 | 40V DC内置，含极性反接保护 | 部分无过压保护或仅20V |
| 温度范围 | 介质-20~85°C，环境-20~80°C | 常见-10~70°C，低温范围窄 |
| 抗振冲击 | 50g冲击/10g振动，符合IEC标准 | 同类约30g冲击/5g振动 |
| 长期稳定性 | 漂移≤0.2%/年 | 主流约0.5%/年 |
| 价格优势 | 折扣低，性价比突出 | 无折扣时价格偏高 |
核心优势：
1）折扣低，以低于市场均价15%-20%的价格提供德系原厂传感器，显著降低批量采购成本。
2）全不锈钢无密封结构，规避传统O型圈老化渗漏问题，适用频繁温度波动工况。
3）双输出冗余设计，在模拟信号中断时可依靠PNP开关量维持紧急报警。
4）IP67防护等级，M12圆形插头连接，可直接暴露于冲洗环境或户外安装。
5）0-250bar全量程±1%精度，非线性度≤0.5% BFSL，满足ISO 9001过程控制要求。
6）1亿次负载变化寿命，适合频繁启停的自动化产线。
选型与使用注意事项：
1）确认过程接口为G1/2内螺纹（兼容Ermeto），非标准接口需配转换接头，避免直接焊接导致密封失效。
2）供电电压必须稳定在15-35V DC之间，低于15V可能导致模拟输出饱和或开关误动作。
3）开关量负载电流不超过350mA，模拟回路总阻抗需匹配4-20mA回路供电能力（建议≤500Ω）。
4）零点补偿出厂已设为+3%量程，若需修正可通过显示菜单调整，但建议首次使用前用标准压力源校准。
5）安装时传感器应避免垂直朝上安装于管道顶部，防止气泡聚集影响测量精度。
6）环境温度若接近80°C上限，需通过散热支架降低传感器本体温度，否则内部电子元件寿命可能缩短。
常见问题解答：
1）6050446这个折扣低的价格包含哪些配件？
答：通常包含传感器本体、安装说明及合格证；不含M12插头线缆和对接接头，需另行采购以匹配现场接口。
2）该传感器能否用于测量真空或负压？
答：不能。此型号为表压型，测量范围0-250bar，零压输出对应大气压，无法测量负压。如需负压需选用绝压或差压型号。
3）如何确认传感器是否处于正常工作状态？
答：通电后蓝色LED应显示当前压力数值；断开压力源时显示应稳定回到0bar附近（±1%量程）。若显示Err或闪烁，需检查接线或供电。
4）折扣低的货品是否享受标准质保？
答：是的，此批促销产品仍享受SICK原厂1年质保，且支持退换货（需保留完整包装及标签）。
5）模拟输出4-20mA在无压力时输出电流是多少？
答：零点补偿+3%量程，即0bar对应输出4mA+3%*16mA=4.48mA（理论值），实际以出厂标定为准，可在PLC端做偏置修正。
