FESTO导向单元的资料；中文说明34496-FENG-32-200-KF
导向单元FEN/FENG，用于标准气缸
导向单元FEN和FENG可保护标准气缸，防止由高扭矩负载产生的扭转。
两种导向派生型可供选择:
· 滑动轴承导轨
· 循环滚珠轴承导轨
Festo 导向单元EAGF系列
耐腐蚀等级：CRC 1 – 低腐蚀影响
不含有黄铜和PTFE
符合 RoHS
技术参数
FEN， 符合 ISO 6432 标准
-N- 缸径
8 … 25 mm
-T- 工作行程
1 … 250 mm
FENG， 符合 ISO 15552 标准
-N- 缸径
32 … 100 mm
-T- 工作行程
10 … 500 mm
缸径 ? 8/10 12/0 50 63 80 100
行程 [mm] 1 … 100 1 … 200 1 … 250 1 … 500
导轨 滑动轴承导轨，循环滚珠轴承导轨
安装方式 通过内螺纹
安装位置 任意
环境温度 [°C] –20 … +80 °C
重量 [g]
型号 FEN-… FENG-…
缸径 ? 8/10 12/0 50 63 80 100
带滑动轴承导轨
0 mm行程时，基本重量 332 490 873 866 1,570 2,480 4,190 5,540 10,720 13,420
每10 mm行程时，附加重量 10 1 47 48 70 70
带循环滚珠轴承导轨
0 mm行程时，基本重量 300 429 828 813 1,530 2,370 4,030 5,410 10,430 12,990
每10 mm行程时，附加重量 11 14 14

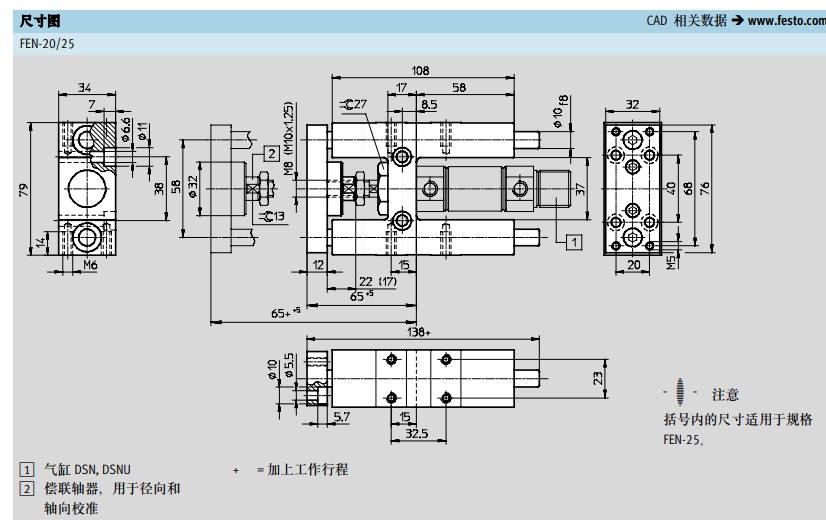

尺寸图：
FESTO导向单元的资料；中文说明34496-FENG-32-200-KF
