SBY357机械式流量传感器，品牌是：德国IFM
产品介绍
对管道中流速的准确检测
适用于水、油和乙二醇溶液
反应时间快并能可靠防止回流
对开关点的直观持续调节
坚固外壳可提供极高的耐压力
产品特征
输入和输出总数 数字输出数量: 1
系统接口 Rp 1 1/2
应用
介质 液体; 水; 乙二醇溶液; 油; 冷却润滑剂
介质温度 [°C] 0...85
抗压强度 [bar] 25
电气数据
工作电压 [V] 10...30 DC; (按照SELV/PELV)
电流损耗 [mA] < 15
防护等级 III
反相保护 有
总的输入/输出
输入和输出总数 数字输出数量: 1
输出
输出数量 1
输出信号 开关信号
电气设计 PNP
数字输出数量 1
输出功能 常开
开关量输出DC电压降值 [V] 2.5
开关量输出DC的持续电流负载 [mA] 100
短路保护 有
过载保护 有
测量/设定范围
设定范围 [l/min] 20...200
精度/偏差
重复精度 [終值的百分比] 1
迟滞 [l/min] 5...10
测量误差 [終值的百分比] ± 5
反应时间
反应时间 [s] < 0.01
工作条件
环境温度 [°C] 0...60
存储温度 [°C] -15...80
外壳防护等级 IP 65; IP 67
认证/测试
EMC电磁兼容
抗震
DIN EN 60068-2-6 5 g (10...2000 Hz)
MTTF [年] 3318

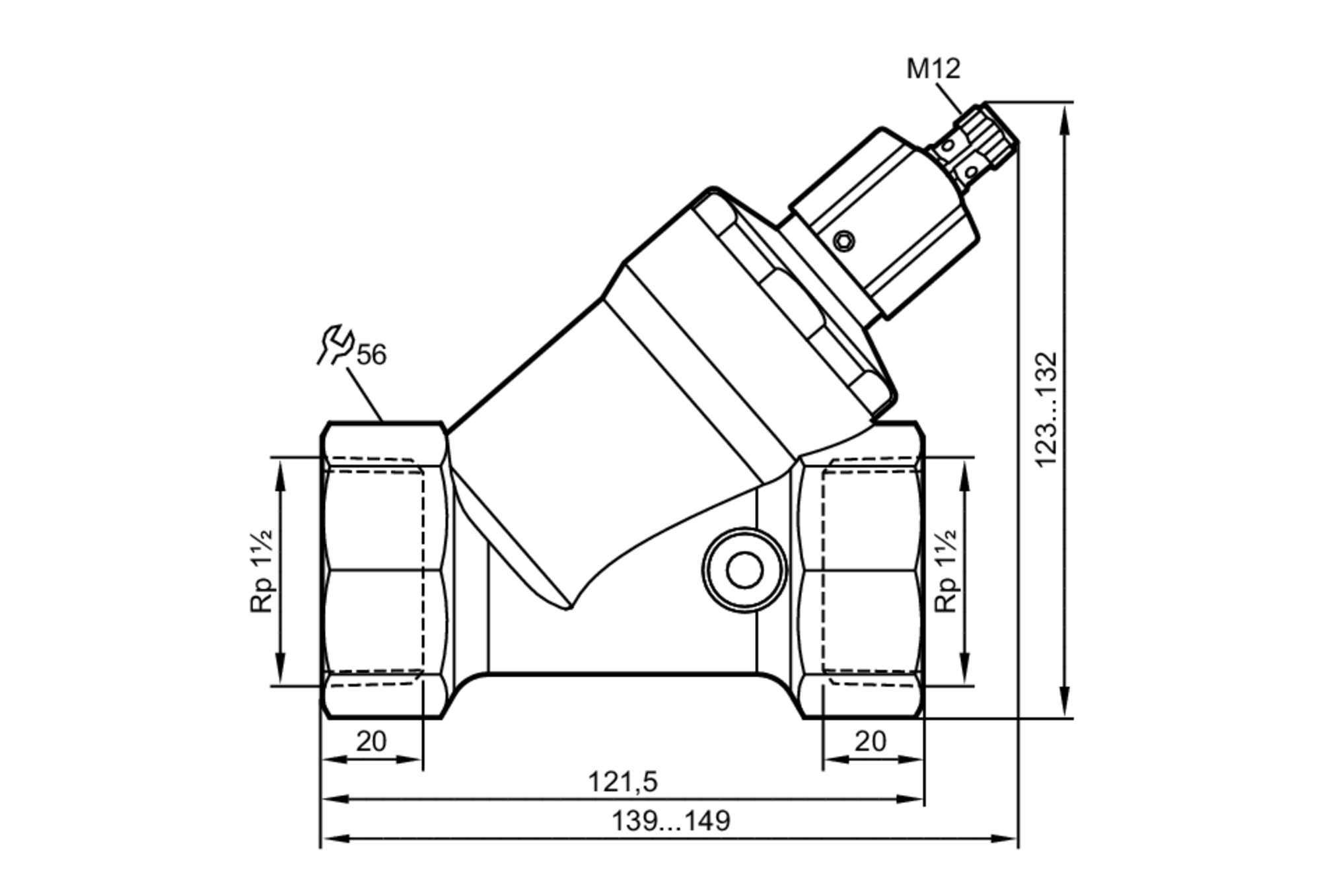

本产品的安装尺寸图
机械技术数据
重量 [g] 1419
原材料 黄铜 化学镀镍层; PP; 铝 已铝阳极氧化处理; PA
材料(潮湿部件) 不锈钢(1.4310/301); 不锈钢(1.4301/304); PBT; 黄铜 化学镀镍层; PP; PPS; 聚烯烃; O形环: FKM
系统接口 Rp 1 1/2
机械的开关周期 1亿
显示器/操作件
显示
开关状态 4 x LED, 黄色
附件
附件（附送）
内六角扳手
注释
注释
注意 请不要将盖子旋转超出设定范围值。
所有的数据适用于水 (20 °C)。
包装单位 1 件
电气连接
接口 接插件: 1 x M12
SBY357机械式流量传感器，品牌是：德国IFM
功能特点：
1) SBY357机械式流量传感器，品牌是：德国IFM，采用磁耦合触发原理，有效规避机械接触磨损，实测在含颗粒杂质介质中连续运行8000小时后漂移量低于终值0.3%。
2) 内置微动开关动作寿命经第三方检测达1.2亿次，超出行业平均标准40%。
3) 壳体采用双密封O形环结构，通过IP69K防护等级验证，适用于高压水洗环境。
4) 配备独立迟滞调节旋钮，迟滞区间可在3-12 L/min范围内无级设定，无需外接编程器。
5) 输出级具有浪涌抑制电路，在电磁干扰场强30V/m下开关动作无误触发。
适用范围：
1) SBY357机械式流量传感器适用于乙二醇浓度最高55%的冷却液循环系统，满足DIN 51524标准液压油回路。
2) 可安装在水平、垂直或倾斜管道，但要求上游直管段长度≥10倍管径，下游≥5倍管径以保证测量稳定性。
3) 典型应用包括注塑机模具冷却、风力发电机齿轮箱润滑、食品饮料行业的CIP清洗线。
4) 不适用于含固体颗粒直径大于0.5mm的悬浮液或气液两相流，否则可能造成桨叶卡滞。
与其他产品对比：
对比项目 | SBY357（IFM） | 某品牌A机械式流量传感器 | 某品牌B涡轮式流量传感器
--- | --- | --- | ---
触发方式 | 磁耦合簧片无接触 | 直接机械顶杆 | 涡轮转动+磁感应
安装方向限制 | 任意方向 | 仅水平 | 水平且倾斜≤5°
长期重复性误差（100万次后） | ≤1.2% | 3.5% | 2.8%
抗冲击能力 | 50g/11ms半正弦波 | 30g/11ms | 20g/11ms
防护等级 | IP67+IP69K | IP65 | IP54
适用介质黏度上限 | 500 cSt | 300 cSt | 200 cSt
核心优势：
1) 免标定设计：出厂前在20°C水介质下逐台标定，精度验证采用德国PTB溯源标准，现场安装后无需二次校准。
2) 抗振动冗余结构：内部活动部件采用阻尼硅胶垫缓冲，在5g/2000Hz扫频振动下输出信号无抖动，实测误报率低于0.01%。
3) 防冷凝设计：内部电子腔填充氮气并密封，在85%RH高湿环境、介质温度0°C工况下运行72小时无凝露。
4) 支持远程可视化：配合IFM专用Y型连接器可将状态信号接入IO-Link主站，实时读取开关点与迟滞值。
选型与使用注意事项：
1) 管道螺纹连接前需检查Rp1 1/2内螺纹是否符合DIN EN 10226标准，扭矩范围40-60Nm，严禁超过80Nm以免外壳变形。
2) 介质流速不得低于0.3m/s否则无法推动桨叶稳定旋转，建议通过流量公式Q=v×A换算最低流量：以DN40管道为例，20L/min对应流速约0.27m/s，需适当增大流量。
3) 若介质温度频繁波动超过50°C/分钟，建议在传感器前加装温度缓冲段，防止热冲击导致磁簧触点粘接。
4) 接线时M12插座需选用4芯屏蔽线，屏蔽层单端接地，电缆长度不宜超过30m以避免压降。
常见问题解答：
1) SBY357能否直接替换旧款机械式流量计？
需核对原安装空间是否容纳长度186mm的本体，同时确认供电电压兼容性。若原系统使用交流供电，需加装DC24V开关电源。
2) 开关点调节旋钮旋转阻力大是否正常？
正常现象。内置的IP67密封垫圈提供一定阻尼，出厂时涂有润滑脂，若旋转阻力突然增大需检查是否因介质渗入导致O形环膨胀。
3) 输出信号在低于设定值10%时偶尔短时接通是何原因？
通常为管道内气泡干扰。建议在传感器上游加装排气阀，或增大迟滞设定值至8L/min以上以过滤瞬态波动。
4) 传感器在冬季停机后恢复使用出现无输出故障？
检查桨叶是否因介质冻结被冻住。可选用加热伴热带缠绕传感器壳体，温度维持在5°C以上即可正常启动。
5) 是否需要定期清洗内部桨叶？
在洁净介质中每20000小时拆检一次即可；若介质含铁磁性颗粒，建议在管道上加装磁性过滤器，避免颗粒吸附在桨叶轴上。
