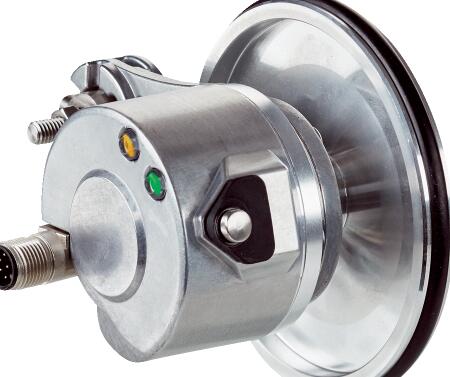

德国SICK测量轮编码器：DUV60E-32KFBABA
性能
线性分辨率 0.125 mm/脉冲 ~ 304.8 mm/脉冲（取决于型号）
每转的脉冲 1 ... 2048 1)
测量步距 90° 电/每圈脉冲数
测量步距偏差 ± 18°, /每转的脉冲
误差限值 测量脉冲宽度偏差 x 3
接触率 0.5 ± 5%
初始化时间 < 5 ms 2)
1) 可选每圈脉冲数见型号编码表.
2) 此后可读取有效位置.
电气参数
通讯接口 增量式
通信接口详情
TTL 1)
参数 指拨开关，可选输出端
供电电压 4.75 V ... 30 V
连接类型 插头, M12, 4 针, 通用 2)
工作电流（空载） 120 mA
指拨开关参数
每转的脉冲 ?
输出电压 ?
旋转方向 ?
功耗（空载） ≤ 1.25 W
负荷电流 ≤ 30 mA, 每个通道
输出频率 60 kHz
参考信号，数量 1
参考信号，位置 180°, 电气，通道 A 进行逻辑连接
极性反接保护 ?
输出端短路保护 ?
MTTFd：危险故障间隔时间 275 年 (EN ISO 13849-1) 3)
1) 输出选择对于指拨开关配置 E、F 和 G 不可用。输出电压值取决于工作电压.
2) 通用接口可旋转，因此允许径向和轴向设置插塞接头的位置.
3) 本产品是标准产品，而不是一个按照机械指令制作的安全部件。计算基于组件的额定负荷、
40°C 的平均环境温度、8760 小时/年的使用频率。所有电子故障均被视为危险故障。详细信息请参见编号为 8015532 的文档.
机械参数
测量轮尺寸 300 mm
测量轮表面 O 形环 NBR70 1)
弹簧臂设计 弹簧臂，测量轮在安装侧
规格重量 0.45 kg 2)
材料，编码器
轴 不锈钢
法兰 铝
外壳 铝
电缆 PVC
材料，弹簧臂机构
弹簧元件 弹簧钢
测量轮，弹簧臂 铝
启动转矩 1.2 Ncm
工作转矩 1.1 Ncm
工作转速 1,500 min?1
轴承使用寿命 3.6 x 10^9 圈
弹簧动程/弹簧臂偏移 14 mm 3)
建议预应力 10 mm 3)
允许的弹簧工作范围（持续运行） ± 3 mm
弹簧元件使用寿命 > 1.4 百万圈 3)
1) 测量轮表面受到磨损。这取决于接触压力、应用中的加速度行为、移动速度、
测量表面、测量轮的机械设计、温度和环境条件等。我们建议定期检查测量轮的完好程度，必要时进行更换。.
2) 适用于带插头连接的编码器.
3) 仅适用于弹簧臂固定.
环境参数
电磁兼容性 根据 EN 61000-6-2 和 EN 61000-6-3
允许相对湿度 90 % (光学扫描元件不允许冷凝)
运行温度范围 –30 °C ... +70 °C
储存温度范围 –40 °C ... +75 °C
