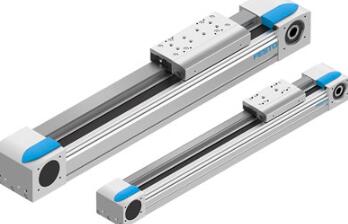

费斯托齿形带式电缸，FESTO齿带驱动轴气缸
产品展示
齿带式电缸EGC-TB
丝杠式电缸EGC-BS
电缸 ELGA-BS-KF
齿形带式电缸 ELGA-TB-G
齿形带式电缸ELGA-TB-KF
齿形带式电缸ELGA-TB-RF
齿形带式电缸ELGS-TB
齿带式电缸EGC-HD-TB
丝杆轴 EGC-HD-BS
齿形带式驱动轴 ELGC-TB
齿形带式电缸ELGE-TB
齿带式电缸ELGG
齿形带式电缸 ELGR
悬臂轴ELCC
单轴系统YXCS
丝杠式驱动轴 ELGC-BS
丝杆式电缸ELGS-BS
特性 值
传动小齿轮的有效直径 39.79 mm
工作行程 50 ... 8,500 mm
尺寸 120
齿带延伸 0.13 %
重复精度 ±0,08 mm
持续通电率 100 %
CE 符号 (参见符合的标准) 根据 EU-Ex 防爆指导原则 (ATEX)
ATEX 类气体 II 2G
燃爆防护型气体 Ex h IIC T4 Gb
符合防爆要求的环境温度 -10°C <= Ta <= +60°C
防护等级 IP40
转动惯量It 2,680 * 1003 mm4
每米行程的重力惯性力矩JH 0.93 kgcm2
每kg工作负荷的重力惯性力矩JL 3.96 kgcm2
恒定输送 125 mm/U
夹紧单元上的气接口 M5
材料信息，端盖 阳极氧化铝合金
材料信息，型材 阳极氧化铝合金
环境温度 -10 ... 60 °C
转动面积矩 2nd 度 Ix 4,620 * 1003 mm4
转动面积矩 2nd 度Iy 5,650 * 1003 mm4
输出力Fy 6,890 N
输出力Fz 6,890 N
的空位移阻抗 70 N
扭矩Mx 144 Nm
输送力 Fx 800 N
材料备注 含有PWIS 物质
齿带斜度 5 mm
装配位置 任意
导向 循环滚珠轴承导向
设计结构 机电式直线定位轴
带齿带
马达类型 步进马达
伺服马达
加速度 50 m/s2
高速度 5 m/s
符合 RoHS
材料信息，驱动器盖 阳极氧化铝合金
材料信息，导向滑块 钢
材料信息，导轨 钢
材料信息，滑轮 高合金钢, 耐腐蚀
材料信息，滑块 阳极氧化铝合金
材料信息，齿带夹紧件 不锈钢铸件
材料信息，齿形带 聚氯丁烯材质，采用玻璃核心和尼龙外层
聚氨酯钢丝绳和尼龙覆盖层
