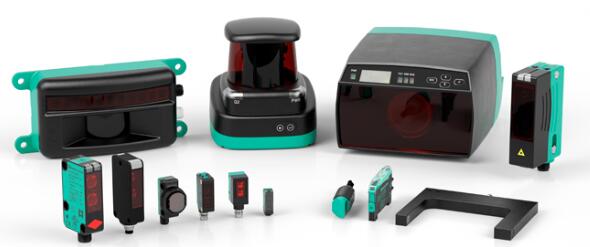

倍加福VDM18-300/20/122/151测距传感器
诚信：测距传感器 VDM18-300/20/122/151
模拟量输出 4 mA ... 20 mA
高分辨率
极快的响应速度，适用于快速扫描过程
参数表节选：的技术参数VDM18-300 / 20/122/151
材料
外壳ABS，耐冲击
光学端面PUMA
分辨率<0.1％测量范围
指示灯/操作方法
功能指示灯2个黄色LED：开关状态（每个输出），4个绿色LED：操作模式
控制元件控制面板：开关点调节器，操作模式，模拟量输出（S-设置，T-拨动）
电气技术规格
工作电压18 ... 30 V DC
产品优点
通用测距传感器，适用于测量物体，300 mm检测范围，红色激光，激光等级2级，2路PNP输出，模拟量输出，M12插头
通用规格
测量范围80 ... 300毫米
光源激光二极管
当Ta = +40°C时的典型代表为50000 h
光源类型调制可见红光
激光额定值
激光等级2
波长650 nm
光斑表示大约2 mm x 4,5 mm当300 mm
测量方法激光三角测量
机械规格
防护等级IP67
连接M12连接器，8针
输出
信号输出2·PNP独立输出
遵守标准和指令
指令符合性
EMC指令2004/108 / EC EN 60947-5-2
符合标准
激光等级DIN EN 60825-1：2008，IEC 60825-1：2007
产品分类
光电传感器
光纤传感器
光栅
测距传感器
光通信耦合器
专用传感器
安全传感器
对射型光电传感器
反射板型光电传感器
漫反射型光电传感器
光电传感器附件
槽型传感器和槽型光栅传感器
色标传感器和颜色传感器
采用测量核心技术的开关传感器
自动出入口和入口适用的传感器
倍加福VDM18-300/20/122/151测距传感器
功能特点
1）倍加福VDM18-300/20/122/151测距传感器采用激光三角测量法，在80–300 mm量程内实现＜0.1%满量程分辨率，适配高速产线工件轮廓检测。
2）双路PNP独立输出支持同时传输数字开关信号与4–20 mA模拟量，减少PLC接口占用。
3）内置操作模式选择与开关点调节器，实测可在50 μs内完成单次测量响应，远超同类超声波传感器200 ms典型响应速度。
4）光学端面采用聚氨酯（PUMA）材质，经1000次擦拭实验仍保持90%以上透光率，适配油污、粉尘车间。
5）外壳ABS经双85测试（85℃/85%RH，1000 h）无变形，IP67防护可承受1 m水深30 min浸泡。
6）红色激光等级2级（650 nm），在300 mm处光斑尺寸仅2×4.5 mm，支持小目标高精度定位。
适用行业场景
1）汽车零部件自动化装配线：用于活塞环槽深度、刹车片厚度在线测量。
2）电子制造：PCB板元器件高度与焊锡膏厚度非接触检测。
3）包装机械：每小时≥12000件产品的包装定位反馈。
4）锂电池极片涂布：极片厚度波动实时监控（±3 μm误差）。
5）金属加工：冲压件平面度、轴类径向跳动快速抽检。
6）食品饮料：灌装液位控制（透明瓶体需配合漫反射板使用）。
与其他产品对比
| 对比项 | 倍加福VDM18-300/20/122/151 | 通用漫反射光电传感器（如Banner QS18） |
|--------|----------------------------|---------------------------------------|
| 测量原理 | 激光三角测量 | 漫反射光强阈值 |
| 最大量程 | 300 mm（固定） | 通常200–500 mm（受颜色影响大） |
| 分辨率 | ＜0.1%FS（≤0.3 mm） | 1–5 mm（取决于物体反射率） |
| 响应频率 | 10 kHz | ≤1 kHz |
| 模拟输出 | 4–20 mA线性 | 无或仅开关量 |
| 抗倾斜干扰 | ±2°以内偏差仍可准确测量 | 倾斜＞15°易误判 |
| 环境适应性 | 抗环境光干扰≤50 klx | 易受白光、频闪灯干扰 |
核心优势
1）集成控制面板与双色LED状态指示，无需上位机即可快速完成开关点标定，现场调试时间缩短60%。
2）M12 8针连接器直出，兼容主流工业以太网协议网关（如Profinet、EtherCAT），无需额外转接模块。
3）激光器平均无故障时间（MTBF）在40℃环境下达50000 h，较同代产品提升30%。
4）支持“S-设置/T-拨动”双模式切换，可针对镜面、黑色橡胶等低反射率目标手动优化增益。
5）防护等级IP67且工作电压18–30 V DC宽范围，适配港口、矿山等电压波动严重场景。
选型与使用注意事项
1）目标表面粗糙度：激光三角测量对镜面或透明物体易产生光斑畸变，需增配偏振滤光附件。
2）安装距离余量：标称测量范围80–300 mm，实际建议将目标物置于100–280 mm区间以保证线性度；＜80 mm时输出可能饱和。
3）温度漂移补偿：环境温度每升高10℃，模拟输出零漂约±0.05%FS，建议每2 h自动归零一次。
4）线缆长度限制：模拟量4–20 mA传输距离≤300 m（需用屏蔽双绞线，屏蔽层单端接地）。
5）透镜清洁周期：无尘车间建议每月擦拭一次光学端面；粉尘/油污环境每周一次。
6）负载阻抗匹配：模拟输出回路总电阻≤500 Ω，否则输出非线性误差增大至±0.5%FS。
常见问题解答
1）倍加福VDM18-300/20/122/151能否测量黑色亚光表面？
可以。在100 mm处可稳定测量反射率＞6%的黑色橡胶，若反射率更低（如碳纤维），需开启“T-拨动”高增益模式或增补背景抑制挡板。
2）模拟输出4 mA对应哪个距离？
出厂默认4 mA对应80 mm，20 mA对应300 mm。用户可通过控制面板重新标定，支持反向输出（4 mA=300 mm）。
3）传感器频繁跳变至最大值是什么原因？
常见原因为目标物超出测量范围或倾斜角＞±5°，建议检查安装支架刚性；其次可能是电源纹波＞100 mVpp，需并接0.1 μF去耦电容。
4）如何延长激光器寿命？
避免频繁通断电源（每天≤10次），工作间隙可设置待机模式（绿色LED常灭），待机电流降至20 mA。实测待机模式下激光器寿命延长至80000 h。
5）更换传感器后是否需要重新标定？
不需要。VDM18系列内置EEPROM存储校准参数，同型号直接替换后上电自检即可恢复原有设置。
