FESTO电缸：EGC-70-500-TB-KF-10H-GK

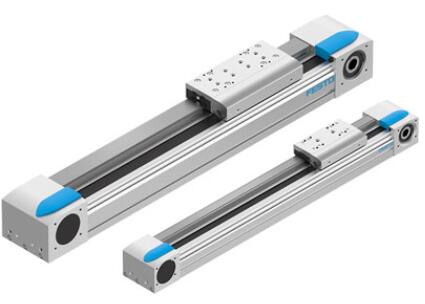

费斯托FESTO齿带驱动轴电缸
EGC-70- -TB-KF
产品代号: 556813
带循环滚珠轴承导向
特性 值
传动小齿轮的有效直径 24.83 mm
工作行程 50 ... 5,000 mm
尺寸 70
齿带延伸 0.08 %
齿带斜度 3 mm
装配位置 任意
导向 循环滚珠轴承导向
设计结构 机电式直线定位轴
带齿带
马达类型 步进马达
伺服马达
加速度 50 m/s2
高速度 5 m/s
重复精度 ±0,08 mm
持续通电率 100 %
CE 符号 (参见符合的标准) 根据 EU-Ex 防爆指导原则 (ATEX)
ATEX 类气体 II 2G
燃爆防护型气体 Ex h IIC T4 Gb
符合防爆要求的环境温度 -10°C <= Ta <= +60°C
防护等级 IP40
环境温度 -10 ... 60 °C
转动面积矩 2nd 度 Ix 395 * 1003 mm4
转动面积矩 2nd 度Iy 577 * 1003 mm4
输出力Fy 1,850 N
输出力Fz 1,850 N
的空位移阻抗 14.5 N
扭矩Mx 16 Nm
输送力 Fx 100 N
转动惯量It 240 * 1003 mm4
每米行程的重力惯性力矩JH 0.11 kgcm2
每kg工作负荷的重力惯性力矩JL 1.54 kgcm2
恒定输送 78 mm/U
材料信息，端盖 阳极氧化铝合金
材料信息，型材 阳极氧化铝合金
材料备注 含有PWIS 物质
符合 RoHS
材料信息，驱动器盖 阳极氧化铝合金
材料信息，导向滑块 钢
材料信息，导轨 钢
材料信息，滑轮 高合金钢, 耐腐蚀
材料信息，滑块 阳极氧化铝合金
材料信息，齿带夹紧件 镀镍
材料信息，齿形带 聚氯丁烯材质，采用玻璃核心和尼龙外层
聚氨酯钢丝绳和尼龙覆盖层
电缸
选型帮助
齿形带式和丝杆式电缸概览
齿形带式电缸 丝杆式电缸 坐标系统
? 速度高可达 10 m/s
? 加速度高可达 50 m/s2
? 重复精度高可达 ?0.08 mm
? 行程高可达 8500 mm
(按要求可提供更长行程)
? 电机安装灵活
? 速度高可达 2 m/s
? 加速度高可达 20 m/s2
? 重复精度高可达 ?0.003 mm
? 行程高可达 3000 mm
EGC-120-400-TB-KF-0H-GK
EGC-120-500-TB-KF-0H-GK
EGC-120-600-TB-KF-0H-GK
EGC-120-1000-TB-KF-0H-GK
EGC-120-1200-TB-KF-0H-GK
EGC-120-1500-TB-KF-0H-GK
FESTO电缸：EGC-70-500-TB-KF-10H-GK
