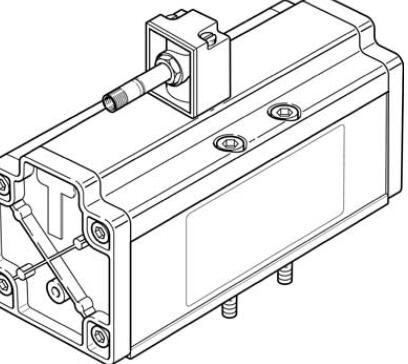

费斯托FESTO带先导式带手控方向控制阀
MDH-5/2-3/4-D-4-24DC
费斯托/festo电磁阀
电磁阀
MDH-5/2-3/4-D-4-24DC
产品代号: 12457
带先导阀和手控，无插座接头
产品资料
阀功能 5/2 单电控
驱动类型 电气的
宽度 76 mm
标准额定流量 6,000 l/min
工作压力 3 ... 16 bar
设计结构 活塞滑块
复位类型 空气弹簧
防护等级 IP65
额定尺寸 18 mm
宽度尺寸 82 mm
排气功能 可节流
密封原则 软性
装配位置 任意
符合标准 ISO 5599-1
手控装置 推
ISO 代码 451
先导类型 由先导控制
先导气源 内置的
流动方向 不可逆
重叠 正重叠
切换时间，关闭 160 ms
切换时间，打开 120 ms
持续通电率 100 %
逻辑为0的正向测试脉冲 4,300 μs
逻辑为1的负向测试脉冲 2,100 μs
线圈的特性参数 24 V DC: 6.8 W
48 V AC: 50/60 Hz, 提起功耗 14.5 VA, 保持功耗 9.9 VA
工作介质 压缩空气符合ISO8573-1:2010 [7:4:4]
关于工作和先导介质的说明 可以使用经过润滑的压缩空气 (一旦使用后要求一直使用经过润滑的压缩空气)
介质温度 -10 ... 60 °C
声压等级 85 dB(A)
环境温度 -10 ... 50 °C
产品重量 2,600 g
电连接 符合DIN EN 175301-803
安装类型 在底座上
带通孔和螺丝
先导排气口84 M5
气动连接, 气口 1 连接板规格 4 符合 ISO 5599-1
气动连接, 气口 2 连接板规格 4 符合 ISO 5599-1
气动连接, 气口 3 连接板规格 4 符合 ISO 5599-1
气动连接, 气口 4 连接板规格 4 符合 ISO 5599-1
气动连接, 气口 5 连接板规格 4 符合 ISO 5599-1
材料备注 符合 RoHS
材料信息，密封 NBR
材料信息，壳体 铝
创新，多功能，可靠，易于安装
?坚固耐用的高性能阀门
金属外壳
?通过单独的电气连接
方形插头插座或集中式
每个阀通过圆形插头插座
?压力阀更换
可以使用垂直压力
截流板
?反向操作
?真空操作
?模块化系统，提供一系列
配置选项
?转换和扩展名是
随时可能
?整合创新功能
可能的模块
–调压板
–节气门板
–垂直压力截止板
–垂直供应板
?垂直供应板允许灵活
空气供应和可变压力
区域
?多种阀门功能
?广泛的工作电压范围
从12 V DC到230 V AC
?坚固耐用的金属
组件
–阀门
–水平链接的底座
–垂直堆叠的底座
?借助LED快速排除故障
在插头插座中或发亮
密封
?LED集成在阀门中，带有
圆形插头
?得益于以下方面的便捷维修
可以快速更换的阀门
轻松地
?手动优先
?经久耐用，得益于久经考验的使用
活塞滑阀
?插入式压力表
调压板
工作和环境条件
复位方法气动弹簧机械弹簧
工作介质压缩空气符合ISO 8573-1：2010 [7：4：4]
根据ISO 8573-1：2010 [7：4：4]进行中度压缩空气试验
关于操作/先导介质的注意事项可以进行润滑操作（在这种情况下，将始终需要润滑操作）
工作压力内部先导气源[bar] 2 ... 10 3 ... 10
外部先导气源[bar] –0.9 ... +16 –0.9 ... +16
先导压力内部先导气源[bar] 2 ... 10 3 ... 10
外部先导气源[bar] 3 ... 10 3 ... 10
环境温度[°C] –10 ... +50
介质温度[°C] –10 ... +50 *
安全特性
高带0信号的正测试脉冲[μs] 3800
高1个信号上的负测试脉冲[μs] 4900
耐冲击性符合FN 942017-5和EN 60068-2-27的严重等级2的冲击测试
符合FN 942017-4和EN 60068-2-6的严重等级1的耐振动运输应用测试
电气数据
电气连接M12x1
线圈特性数据电压[V DC] 24
功率[W] 2.7
允许的电压波动[％]±10
占空比[％] 100
防护等级符合EN 60529 IP65
用料
外壳压铸铝
密封件HNBR，NBR
