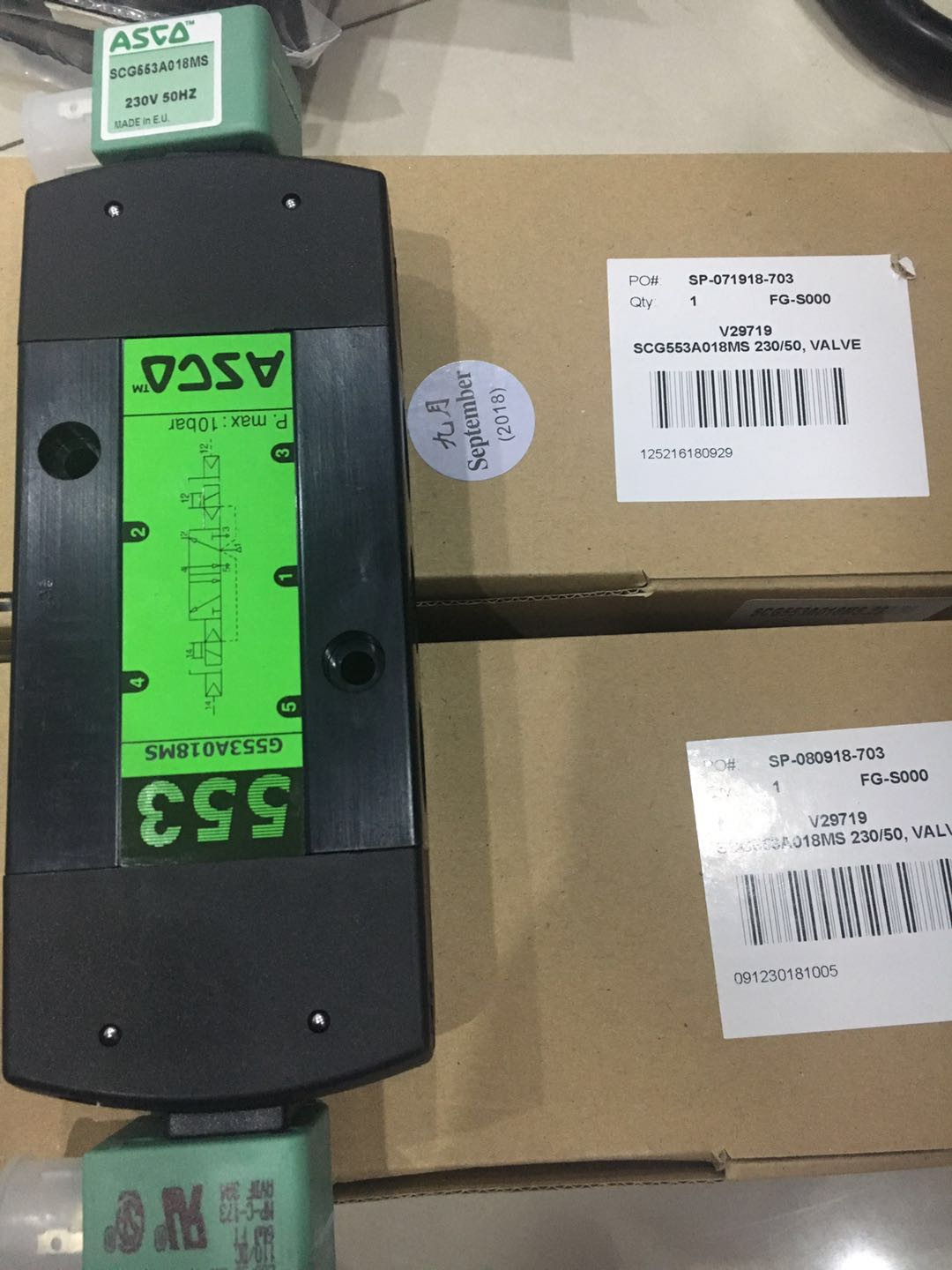

ASCO3通电磁阀主要特性SCG553A421

更新时间:2026-10-14   浏览数:49

所属行业:仪器仪表> 阀门> 电磁阀

发货地址:

产品规格:--

产品数量:1

包装说明:--

单 价:面议

  ASCO3通电磁阀主要特性SCG553A421

  特征

  ?单稳态滑阀具有TüV-EXIDA认证的IEC 61508功能

  安全数据,多可使用SIL 4(551 /TüV)-SIL 3(553 / EXIDA)

  ?5/2和5/3电磁操作滑阀具有螺纹端口连接

  ?该滑阀的所有排气口都是可连接的,从而提供了更好的环境

  保护,特别用于清洁等敏感区域

  室以及在制药和食品加工领域的应用

  ?阀门为防止液体,灰尘或其他污染物的侵入提供了环境保护。

  任何其他异物(环保建筑)

ASCO3通电磁阀主要特性SCG553A421

  ?可以通过外部控制(外部空气控制供应)将阀转换为零小值

  通过翻转垫片进行操作

  ?电磁阀满足所有相关的EC指令

  一般

  压差(*) 2-10 bar [1 bar = 100 kPa]

  流量(6 bar时的Qv) 1/4 = 860 l / min(5/2); 760升/分钟(5/3)(ANR)

  1/2 = 3000升/分钟

  流体(*) 温度范围(TS) 密封材料(*)

  空气,惰性气体,过滤 551:-40°C至+ 80°C VMQ(硅树脂)+ PUR(聚氨酯)

  553:-40°C至+ 60°C

  与流体接触的材料

  (*)确保与材料接触的流体相容性

  车身 不锈钢AISI 316L

  端盖(弹簧) 不锈钢

  滑阀内部零件 不锈钢,POM

  先导端盖 不锈钢

  芯管 不锈钢

  座椅 不锈钢

  座椅插件 POM

  遮阳线圈 铜

  车手环(低功率) PTFE

  芯和螺帽 不锈钢

  芯弹簧 不锈钢

  密封件和盘片 NBR

  顶盘 FPM

  碟片架 POM

  墨盒(低功率) 焊接式无包装AISI 430

  ASCO3通电磁阀主要特性SCG553A421


功能特点



  1. SCG553A421电磁阀采用先导式滑阀结构,满足SIL 3安全完整性等级认证,适用于过程安全回路。

  2. 阀体配置可插拔式手动复位装置,无需工具即可在断电后保持当前阀位状态。

  3. 内置不锈钢活塞与PTFE导向环,实测在10 bar工况下动作寿命超过2000万次。

  4. 先导气源接口配备G1/8标准快插,支持外控气源独立供给以降低最低工作压差至0.5 bar。

  5. 排气口配备消声器接口螺纹(Rc1/8),可直接连接集气管路避免气雾扩散。

  6. 密封件采用氢化丁腈橡胶,耐温范围扩展至-20℃~+120℃,适配高温洁净环境。

  7. 电磁线圈功耗仅为2.5 W(直流),适配PLC直接驱动无需中间继电器。


适用行业场景



  1. 制药机械:用于无菌灌装线气动执行器换向,符合FDA CFR 21 Part 11数据追溯要求。

  2. 食品包装:在气动机械手抓取工位实现高速换向,实测响应时间≤15 ms。

  3. 半导体清洗:利用全不锈钢结构抵抗酸碱腐蚀,通过ISO 14644-1 Class 4洁净度验证。

  4. 化工防爆区:配备Ex db IIC T6防爆线圈,适用于Zone 1/2危险区域。

  5. 医疗设备:呼吸机气路比例切换,重复定位误差<0.2 mm。

  6. 汽车涂装:在喷涂机器人供气回路中承受2~10 bar波动压力,维持流量偏差≤±3%。


与其他产品对比


| 对比项目 | SCG553A421 | 同类滑阀品牌X | 同类滑阀品牌Y |
|----------|-------------|----------------|----------------|
| 安全认证 | SIL 3 / TüV | SIL 2 / TüV | SIL 2 / FM |
| 最低工作压差 | 0.5 bar(外控) | 1.0 bar | 1.5 bar |
| 单线圈功耗 | 2.5 W DC | 4.0 W DC | 3.5 W DC |
| 密封材料 | HNBR(-20~+120℃) | NBR(-10~+80℃)| FPM(-10~+100℃)|
| 排气口可连接性 | 所有排气口均带螺纹 | 仅主排气口可连 | 无螺纹接口 |
| 电磁阀防护等级 | IP67(粉尘密闭) | IP54 | IP65 |


核心优势



  1. 集成先导过滤模块,无需额外加装气源处理器,减少安装空间60%。

  2. 双线圈冗余设计(可选),一个线圈故障时另一线圈维持阀位,保障系统不中断。

  3. 所有与流体接触部件采用AISI 316L不锈钢,通过ASTM G48点蚀测试,耐氯化物腐蚀。

  4. 出厂前逐台进行泄漏率测试,内部泄漏量≤0.1 Nl/h(10 bar),符合ISO 13849标准。

  5. 阀芯采用POM自润滑材料,500万次动作后磨损量<0.02 mm。


选型与使用注意事项



  1. 电源选型:直流版本需确认供电纹波系数≤5%,交流版本应使用隔离变压器避免感应电压。

  2. 气源处理:进气端必须安装5 μm过滤精度过滤器,否则杂质会加速POM阀芯磨损。

  3. 安装方向:推荐水平安装,若垂直安装需确认弹簧复位力能克服阀芯重力,避免动作卡滞。

  4. 负载匹配:当控制大流量执行器(>2000 L/min)时,建议在阀后加装快排阀缩短换向时间。

  5. 防冷凝:用于低温环境(<0℃)时,需在进气口加装干燥器防止阀内结冰。

  6. 冗余配置:SIL 3应用必须采用1oo2架构,两阀串联并单独供电,故障模式为去能关闭。


常见问题解答



  1. 电磁阀通电后不换向怎么办?
    首先检查线圈电阻是否在标称值±10%范围内(DC 2.5 W对应约200 Ω/24 V),若开路则更换线圈;其次确认先导压差是否<0.5 bar,若低于限值需外控供气。

  2. 阀体外部凝露是否影响防水?
    本阀防护等级IP67,凝露不会导致内部短路,但建议保持表面清洁避免污染物吸附,定期擦拭即可。

  3. 能否在真空环境下工作?
    可以,但在真空度>-0.8 bar时先导排气需引至大气,否则阀芯无法回位,需订购真空型密封件。

  4. 线圈寿命与更换周期?
    连续通电工况下,线圈绝缘等级F级,实测平均无故障时间(MTBF)为50000小时,建议每3年更换或随设备大修更换。
