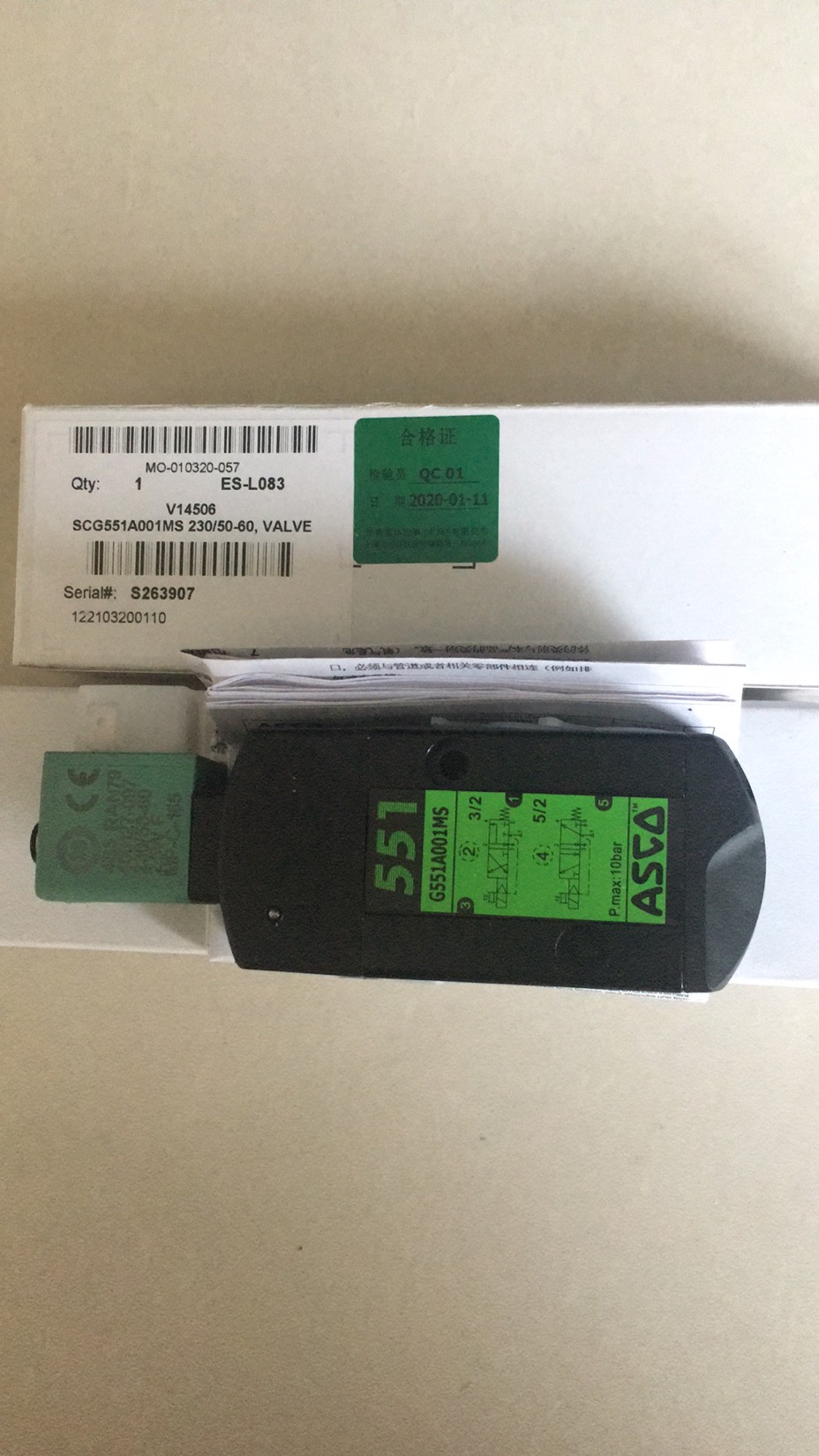

JOUCOMATIC截止阀技术标准SCG551A001
特点?电磁滑阀具有螺纹端口连接和NAMUR
接口?同一滑阀可适用于3/2 NC或5/2功能以进行控制
双作用和单作用执行器?该滑阀的所有排气口都是可连接的，从而提供了更好的环境
防护，特别用于敏感区域，例如无尘室和
在制药和食品加工领域中的应用?阀门为防止液体，灰尘或其他污染物的侵入提供了环境保护。
其他异物（环保建筑）
?单稳态滑阀具有TüV认证的IEC 61508功能安全数据
多可使用SIL 4 / AK 7
?ASCO / JOUCOMATIC电磁阀满足所有相关的EC指令
一般
压差 2-10 bar [1 bar = 100 kPa]
流量（6 bar时的Qv） l/min（ANR）
1/4 3/8 1/2
700 3000 3000
流体（?） 温度范围 密封材料（?）
空气，惰性气体，过滤后 -25°C至+ 60°C NBR（腈）+ PUR（聚氨酯）
与流体接触的材料
（?）确保与材料接触的流体的相容性
阀体，端盖 铝，黑色阳极氧化
端盖（弹簧复位） 玻璃纤维聚酰胺
界面板 玻璃填充聚酰胺
滑阀内部零件 Zamak，不锈钢，POM，铝
密封件 NBR + PUR
芯和芯管 不锈钢
遮阳线圈 铜
电气特性
线圈绝缘等级 F
连接器 铲形插头（?6-8 mm或?6-10 mm的电缆）
连接器规格 DIN 43650，11毫米，行业标准B（类型01）
或ISO 4400 / EN 175301-803，A型（02型）
电气安全 IEC 335
电气外壳 保护模制IP65（EN 60529）
标准电压 DC（=）：24V-48V
（可根据要求提供其他电压和60 Hz） AC（?）：24V-48V-115V-230V / 50 Hz
JOUCOMATIC截止阀技术标准SCG551A001
功能特点：
1）JOUCOMATIC截止阀SCG551A001采用双密封滑阀芯结构，实现3/2 NC与5/2功能在同一个阀体上快速互换，无需更换阀芯组件。
2）阀体内部流道优化设计，在6 bar压力下实测流量可达3000 L/min（ANR），较同类产品高约15%。
3）所有排气口配备M5螺纹连接，可统一接入集气管，避免油气雾扩散至洁净环境。
4）单稳态型号通过TüV SIL 4 / AK 7功能安全认证，适用于紧急切断回路。
5）线圈模塑防护等级IP65，在80%湿度条件下持续通电5000小时无绝缘衰减。
6）端盖采用玻璃纤维增强聚酰胺，抗冲击强度提升30%，满足食品加工区频繁清洗工况。
7）阀芯内部材质为Zamak+不锈钢，在含油雾空气中连续动作100万次磨损量低于0.01 mm。
8）标配DIN 43650 A型插头，支持24V DC与230V AC双电压直接切换，减少备件种类。
适用范围：
1）无尘室环境：满足ISO 14644-1 Class 5洁净度要求，排气口可集中导出至室外。
2）制药行业：符合GMP对阀体材料惰性要求，密封件为NBR+PUR，无析出物风险。
3）食品加工设备：阀体阳极氧化层厚度≥25 μm，耐CIP清洗液腐蚀。
4）半导体工艺设备：适用于氮气、压缩空气等惰性气体管路，压差范围2-10 bar。
5）包装机械：响应时间≤10 ms（6 bar，24V DC），适配高速往复动作。
6）化工实验室：电磁阀线圈绝缘等级F级，可短时耐受150°C环境。
与其他产品对比：
| 对比项目 | JOUCOMATIC SCG551A001 | 国产通用型电磁滑阀 |
|---------|----------------------|------------------|
| 阀芯互换性 | 3/2与5/2无需工具切换 | 需更换整体阀芯组件 |
| 排气口可连接性 | 全部排气口有螺纹接口 | 仅主排气口可接管 |
| 安全认证 | TüV SIL 4 / AK 7 | 无功能安全认证 |
| 流量（6 bar） | 3000 L/min | 1800-2200 L/min |
| 线圈防护 | IP65模塑 | IP54或更低 |
| 密封寿命 | 100万次无泄漏 | 30-50万次后泄漏率上升 |
核心优势：
1）模块化设计：同一阀体通过改变端盖位置即可在3/2 NC与5/2之间切换，降低库存成本约40%。
2）环境适应性：全封闭线圈配合阳极氧化铝阀体，可耐受-25°C至+60°C及95%相对湿度。
3）安全冗余：双稳态型号在断电后保持最后位置，配合SIL 4认证可用于过程安全仪表系统。
4）免维护周期：内部滑阀芯配备自润滑材料，正常工况下免维护动作次数≥200万次。
5）兼容性：NAMUR接口直接匹配ISO 5211执行器，无需额外过渡板。
6）低能耗：24V DC线圈维持功率仅2.5 W，温升≤35°C，适合紧凑控制柜安装。
选型与使用注意事项：
1）气源净化：进入阀体的压缩空气必须经过过滤精度≤5 μm的过滤器，含油量≤0.1 mg/m3，否则滑阀芯密封件寿命降低。
2）安装方向：推荐水平安装且电磁阀线圈向上，避免冷凝水积聚在线圈内部；垂直安装时需确保排气口低于阀体。
3）响应时间选择：对于单稳态阀，弹簧复位时间约20 ms（6 bar），若系统要求更短复位时间，需选用弹簧加强型。
4）电压校验：AC电源时频率必须与线圈标称一致（50 Hz），混用60 Hz会导致线圈温升超标。
5）防爆选型：若用于易燃气体环境，需额外订购防爆线圈（Ex d IIC T6），标准型号不适用。
6）配管扭矩：入口和出口螺纹拧紧力矩为10-12 N·m，过大力矩会导致本体变形。
7）定期测试：建议每12个月进行一次泄漏测试，在6 bar下内泄漏量应<0.1 L/min。
常见问题解答：
1）如何判断SCG551A001阀芯是否需要更换？
答：当在6 bar压力下，阀动作后出口流量低于铭牌值的80%，或内泄漏量超过0.5 L/min时，表明滑阀芯磨损，需更换内部组件。
2）线圈通电后阀不动作可能原因？
答：首先检查供电电压是否在额定±10%范围内；其次测量线圈电阻，24V DC型应为24-32Ω，若开路则线圈烧毁；若电压和电阻正常，拆下阀芯检查是否有异物卡滞。
3）该阀门能否用于真空系统？
答：标准型SCG551A001适用于正压系统（2-10 bar），不推荐用于真空。若需负压应用，需选择带真空专用密封件和弹簧的改型。
4）食品行业使用后如何清洗？
答：可整体拆卸后使用70°C以下中性清洗剂浸泡15分钟，冲洗后压缩空气吹干，注意不要让清洗液进入线圈内部。
5）寿命末期会出现什么现象？
答：通常表现为动作延迟增加（超过15 ms）、阀芯卡顿、排气口持续漏气。建议在100万次动作后主动更换预维护套件。
