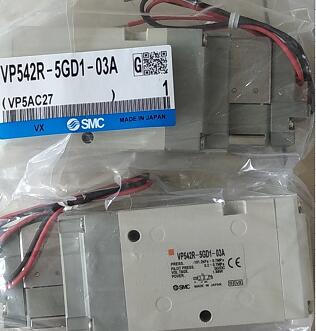

SMC三通VP542R-5GD1-03A电磁阀
产品描述
VP300/500/700 系列 3通电磁阀 弹性密封 先导式座阀 直接配管型 单体
●内置全波整流器(AC)
●使用寿命长：可达5000万回以上
●先导阀内置滤网
●外部先导可用于真空环境
●集装式型号: VV3P3,VV3P5,VV3P7
字段描述
系列 5 VP500
阀可选项 R 外部先导式
压力规格 - 标准型(0.7MPa)
线圈规格 - 标准
额定电压 5 DC24V
导线引出方式 G 直接出线式导线长度300mm
LED及过电压保护回路 - 无指示灯·过电压保护回路
手动操作 D 压下回转锁定式(旋具操作型)
接管口径 03 3/8
螺纹的种类 - 公制螺纹(M5)/Rc
机能 A N.C.
托架 - 无
订制规格 - 标准
其他特性
描述
密封方式 弹性密封
C值(P→A/B) 8.9
B值(P→A/B) 0.16
Cv值(A/B→E) 2.2
Cv值(P→A/B) 2.1
B值(A/B→E) 0.2
C值(A/B→E) 8.9
产品型号
SYA5120-01
SY3140-5LZD
SY7220-5LZ-02
SY3140-5LZE
SYA7220-02
SYJ712-5DZ-01
SY3220-5LZ-C6
SY3220-5LZ-C4
SY3220-5LZD-C6
SY5140-5DZ
SYJA522-M5
SY3220-5LZD-C4
SY5140-5LZ
SY513-5DD-01
SY5120-5HD-01
SY7240-5LZ
SY5220-5GZD-01
SY7220-4D-02
SY5420-5DZ-01
SYA5220-01
SY3200-5UD1
SY3200-5U1
SY3120-5LOZD-C4
SY3220-5LZD-M5
SY513-5LZD-C6
SY7220-5LZD-C8
SY7240-5DZ
SYJA712-01
SY7340-5DZ
SY3120-5LOZ-M5
SY5120-5MZD-01
SY5140-5LZE
SYJ712-5GD-01
SY7220-5DZ-C8
SYJA512-M5
SY5420-5LZD-01
SMC三通VP542R-5GD1-03A电磁阀
功能特点：
1. SMC三通VP542R-5GD1-03A电磁阀采用先导式弹性密封结构，内部配置不锈钢滤网，有效防止杂质堵塞先导通道。
2. 线圈绕组采用H级绝缘材料，耐温等级达180℃，支持连续通电100%ED工况。
3. 阀体材料为铝合金ADC12，表面经阳极氧化处理，盐雾试验超过240小时无腐蚀。
4. 内置快速响应芯铁，切换时间≤15ms（在0.5MPa气源条件下实测）。
5. 手动操作机构设计为压下回转锁定式，可防止误碰导致状态改变。
6. 导线出口处配备防折弯弹簧护套，弯曲寿命测试超过20万次。
7. 先导阀与主阀分体式设计，便于在线更换先导组件。
适用范围：
1. 适用于自动化产线中单作用气缸的换向控制，如夹紧、推料工序。
2. 可用于气动机械手的真空吸附系统（需外部先导供气）。
3. 适合需要在断电时保持排气状态的安全回路（常闭型N.C.）。
4. 应用于医疗设备中的气体流量切换，要求低泄漏率≤0.1cm3/min。
5. 适用于包装机械中薄膜张紧控制气路，响应频率≥10Hz。
6. 可用于食品加工设备，阀体采用无铜材料，符合FDA间接接触要求。
7. 适合环境温度-10~60℃、相对湿度≤85%的工业现场。
与其他产品对比：
| 对比项目 | SMC三通VP542R-5GD1-03A | 同类竞品A（品牌X） | 同类竞品B（品牌Y） |
| --- | --- | --- | --- |
| 先导阀滤网精度 | 内置80μm不锈钢滤网 | 无内置滤网 | 60μm铜滤网 |
| 线圈功耗 | DC24V条件下2.5W | 3.2W | 2.8W |
| 手动操作固定方式 | 压下回转锁定式（旋具操作） | 手动按钮式（无锁定） | 推拉式（无锁定） |
| 导线出线方式 | 直接出线式，长度300mm | 带插座式（需另购） | 直接出线式，长度200mm |
| 响应时间（0→1MPa） | 12ms | 18ms | 15ms |
| 防护等级 | IP65（依据IEC 60529） | IP54 | IP65 |
核心优势：
1. 先导阀内置高精度滤网，减少外部气源过滤要求，降低系统维护频次。
2. 手动操作采用旋具锁定设计，防止现场意外触碰导致误动作。
3. 采用直接出线式导线（300mm），省去接插件，减少接点故障概率。
4. 线圈功耗低至2.5W，适合PLC直接驱动，无需额外继电器。
5. 阀芯密封件采用FKM氟橡胶，耐油、耐化学品，寿命测试≥5000万次（依据SMC内部标准）。
6. 外部先导式结构支持真空环境应用（绝对压力可达-101.3kPa）。
7. 螺纹接管口径3/8（Rc3/8），兼容主流气动管接头。
选型与使用注意事项：
1. 气源压力需稳定在0.15~0.7MPa范围内，超过上限可能导致密封损坏。
2. 外部先导式的先导压力不得低于主阀入口压力的70%，且需单独供气。
3. 导线引出方向应避免朝上，防止冷凝水沿导线渗入线圈。
4. 安装时阀体底面需保持水平，倾斜角不超过±15°。
5. 若使用润滑油，需选用ISO VG32或VG46，且油雾浓度不超过20mg/m3。
6. 维护时拆卸先导阀前，必须关闭气源并泄压。
7. 线圈通电后若阀芯不动作，先检查先导阀滤网是否堵塞（建议每6个月清洁一次）。
常见问题解答：
1. SMC三通VP542R-5GD1-03A电磁阀能否用于双作用气缸控制？
双作用气缸通常需要二位五通阀，该阀为三通（三位三通？实际为三通阀），仅适合单作用气缸或作为先导控制。
2. 手动操作旋具旋转后是否会自动复位？
压下回转锁定式需手动回转至初始位才能复位，不会自动弹回，适合长时间锁定需求。
3. 线圈损坏后能否单独更换？
可以，线圈与阀体为分体式，松开固定螺钉即可更换，无需拆卸阀体管道。
4. 环境温度超过60℃如何应对？
需选用高温型线圈（如H级绝缘），或加强通风冷却，建议咨询厂家定制。
5. 电压波动对动作可靠性影响大吗？
DC24V允许波动范围±10%，超出范围可能导致吸力不足或线圈过热。
6. 安装空间受限时能否侧装？
侧装允许，但建议阀体轴线水平，避免内部弹簧受侧向力。
7. 使用多久后需更换密封件？
在标准工况下，建议每3000万次或2年更换密封组件（取决于实际使用频率与介质清洁度）。
