更新时间：2024-11-20 浏览数：29
所属行业：机械设备> 气动元件(机械、工业制品、行业设备)> 其他气动元件
发货地址：
产品规格：--
产品数量：1
包装说明：--
单 价：面议
FRC-3/4-D-MAXI-A，FRC-3/8-D-5M-MIDI-A
气源处理单元之气源处理油雾器的工作原理图解
1-喷嘴;2-钢球;3-弹簧;4-阀座;5-存油杯;6-吸油管;7-单向阀
8-节流阀;9-视油器;10、12-密封垫;11-油塞;13-螺母、螺钉
油雾器是一种特殊的注油装置。它以空气为动力，使润滑油雾化后，注入空气流中，并随空气进入需要润滑的部件，达到润滑的目的。

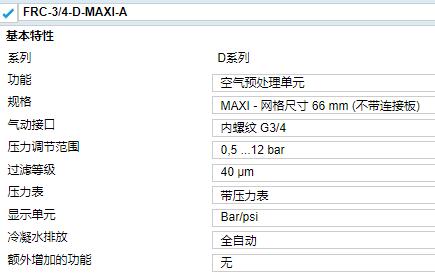

产品数据表
FRC-3/4-D-MAXI-A
产品代号: 159610
尺寸 Maxi
系列 D
驱动器锁 旋转手柄，带锁定
装配位置 垂直 +/- 5°
冷凝水排放 全自动
设计结构 过滤减压阀 带压力表
比例式标准油雾器
冷凝物容积 80 cm3
过滤等级 40 μm
杯罩保护 金属保护罩
压力表 带压力表
工作压力 2 ... 12 bar
压力控制范围 0.5 ... 12 bar
压力迟滞 0.4 bar
标准额定流量 8,300 l/min
海事分类 看证书
工作介质 压缩空气符合ISO 8573-1:2010 [7:9:-]
惰性气体
关于工作和先导介质的说明 可以使用经过润滑的压缩空气 (一旦使用后要求一直使用经过润滑的压缩空气)
耐腐蚀等级 CRC 2 – 中等腐蚀影响
输出口的空气纯净度 压缩空气，符合 ISO 8573-1:2010 [7:8:-]
介质温度 -10 ... 60 °C
环境温度 -10 ... 60 °C
产品重量 2,390 g
安装类型 线路安装
带附件
气动连接, 气口 1 G3/4
气动连接, 气口 2 G3/4
材料信息，壳体 牙铸锌
材料信息，碗 PC
产品型号
FESTO气缸，FESTO摆动气缸，FESTO电缸，
FESTO气爪，FESTO马达和控制器，FESTO电磁阀，
FESTO阀岛，FESTO传感器，FESTO气源处理装置，
FESTO接近开关，FESTO气管，FESTO过滤器，FESTO三联件，
FESTO接头，FESTO缓冲器，FESTO气控阀，
FESTO真空发生器，FESTO排气阀，FESTO减压阀，
FESTO油雾器，FESTO流量传感器，FESTO驱动装置，FESTO过滤器消声器.
产品资料
FESTO气源处理器的组成：
气源处理器的组成包括空气过滤器、减压阀和油雾器，有些品牌的电磁阀和气缸能够实现无油润滑（靠润滑脂实现润滑功能），便不需要使用油雾器！过滤度一般为50-75μm，调压范围为0.5-10Mpa，如需过滤精度为5-10μm，10-20μm，2SMC气动5-40μm，及调压为0.05-0.3Mpa，0.05-1Mpa三大件无管连接而成的组件称为三联件。三大件是多数气动系统中不可缺少的气源装置，安装在用气设备近处，是压缩空气质量的zui后保证。三大件的安装顺序依进气方向分别为空气过滤器、减压阀和油雾器。空气过滤器和减压阀组合在一起可以称为气动二联件。还可以将空气过滤器和减压阀集装在一起，便成为过滤减压阀（功能与空气过滤器和减压阀结合起来使用一样）。有些场合不能允许压缩空气中存在油雾，则需要使用油雾分离器将压缩空气中的油雾过滤掉。总之，这几个元件可以根据需要进行选择，并可以将他们组合起来使用。
FRC-3/4-D-MAXI-A，FRC-3/8-D-5M-MIDI-A
