021-39529839
电 话：021-39526589-8004
联系人：章莹玲
手 机：18918572467
地 址： 中国 上海 嘉定区嘉涌路99弄6号713
更新时间：2024-12-16 浏览数：44
所属行业：仪器仪表> 阀门> 电磁阀
发货地址：
产品规格：--
产品数量：1
包装说明：--
单 价：面议
诺冠/herion两位五通电磁阀工作方式
产品型号
9710569.2086.005.00
英国诺冠NORGREN德国海隆HERION电磁阀 9710535.0763.024.00
英国诺冠NORGREN德国海隆HERION电磁阀 9710545.0000.000.00
英国诺冠NORGREN德国海隆HERION电磁阀 9710545.2050.000.00
英国诺冠NORGREN德国海隆HERION电磁阀 9713535.0000.000.00
英国诺冠NORGREN德国海隆HERION电磁阀 9713535.0253.024.00
英国诺冠NORGREN德国海隆HERION电磁阀 9713535.0763.024.00
英国诺冠NORGREN德国海隆HERION电磁阀 9713535.2050.000.00
英国诺冠NORGREN德国海隆HERION电磁阀 9710535.2050.000.00
英国诺冠NORGREN德国海隆HERION电磁阀 9710545.4200.024.00
V10316-K30 Nugget120系列
V14阀二位五通电磁阀维修包
英国NORGREN诺冠
V10633-A33N ISO STAR 线圈 24VDC 英国NORGREN诺冠
V10633-A89N ISO STAR 线圈 230VAC 英国NORGREN诺冠
英国诺冠NORGREN德国海隆HERION电磁阀 9710545.4600.024.00
英国诺冠NORGREN德国海隆HERION电磁阀 9710548.0000.000.00
英国诺冠NORGREN德国海隆HERION电磁阀 9710535.4200.024.00
工作方式：先导电磁阀控制T-滑阀。 工作压力：10bar。 流 向：固定。 安装方式：管接式 安装位置：任意，建议将电磁线圈置于顶部。 环境温度：-10?C——60?C 在+2?C以下使用时要保证工期干燥以防结冰。 电气接口：接头DIN43650 B型 接头DIN EN175301-803A和B型
技术参数介质：
中性或腐蚀性气体或液体 工作压力：2~8bar 流向：固定的 安装位置：可选,建议垂直安装。流体温度：-40°C~+85°C 在温度低于0°C时，请使用干燥空气。安装在室外时要防止连接处渗入潮气。在+2°C以下使用时,请咨询本公司技术服务部。材料阀体：硬质阳极氧化铝、黄铜和不锈钢阀座密封件: NBR或HNBR内部部件:POM
NORGREN电磁阀24011系列，NORGREN
一般采用 DC24V、AC220V 等。 两位三通电磁阀分为常闭型和常开型两种，常闭型指线圈
没通电时气路是断的，常开型指线圈没通电时气路是通的。 常闭型两位三通电磁阀动作原
理：给线圈通电，气路接通，线圈一旦断电，气路就会断开，这相当于“点动”。 常开型两
位三通单电控电磁阀动作原理：给线圈通电，气路断开，线圈一旦断电，气路就会接通，这 也是“点动”。
两位五通双电控电磁阀动作原理：给正动作线圈通电，则正动作气路接通（正
动作出气孔有气），即使给正动作线圈断电后正动作气路仍然是接通的，将会一直维持到给
作线圈通电为止。 给作线圈通电，则作气路接通（作出气孔有气），
产品型号
S6S10G0200016OV
5205249.7224.23050
S6N00G0090016OV
S6SH10G172011
5201430.7234.20500
S6VH10G01900160V
9710505.3723.23050
9710505.0253.02400
9710505.3204.23050
9711505.0253.02400
2622200.3052.02400
2622200.3052.02400
2623079.3037.02400
2636000.0246.02400
9710505.3720.02400
2636000.0246.23050
2636000.4221.23050
9710505.3204.23050
9711505.0253.02400
9710505.3723.23050
9710505.0253.02400
9711505.3827.23050
9710505.2050.00000
9711505.3204.23050
9711505.3824.02400
9711505.3204.23050
9711505.3824.02400
S6N00G0200016OV
S6VH11G1720016OV

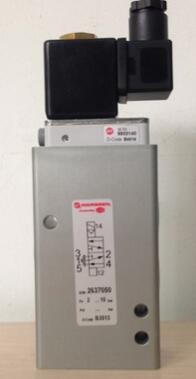

诺冠/herion两位五通电磁阀工作方式
功能特点：
1）诺冠/herion两位五通电磁阀内置自清洁平衡阀芯结构，在含颗粒介质工况下连续动作超200万次无卡滞。
2）阀体采用一体式锻造铝合金，表面阳极氧化处理，耐盐雾测试达720小时。
3）先导头集成LED状态指示灯与手动应急按钮，无需工具即可手动切换。
4）密封件选用增强聚四氟乙烯与FKM复合材料，适配-40℃~+120℃宽温域。
5）功耗控制≤3W（24VDC），配合低功耗模组可实现断电自锁保持。
6）线圈防护等级IP67，支持浸水环境下短时工作。
适用范围：
1）汽车涂装车间：适用于含溶剂雾气的换色阀组控制，实测寿命达600万次。
2）半导体湿法制程：耐酸碱腐蚀气体切换，泄漏率低于0.1ml/min。
3）食品饮料灌装线：通过EHEDG认证，CIP清洗循环下无残留死角。
4）轨道交通制动系统：在高频振动（10~2000Hz，5g）环境下保持零误动作。
5）船舶压载水处理：耐受海水倒灌导致的内部结垢，阀芯镀层硬度HV800。
与其他产品对比：
| 对比项目 | 诺冠/herion两位五通电磁阀 | 国产通用型两位五通电磁阀 |
|---------|---------------------------|--------------------------|
| 先导响应时间 | ≤5ms（10bar供气） | 12~20ms |
| 最高换向频率 | 10Hz（连续） | 3~5Hz |
| 抗冲击能力 | 50g/6ms（IEC 60068-2-27） | 15g/11ms |
| 阀芯材料 | 316L不锈钢+陶瓷涂层 | 铝合金或普通不锈钢 |
| 湿气适应能力 | 无凝结条件下持续运行 | 需加装干燥器 |
| 质保期 | 500万次或5年 | 100万次或1年 |
核心优势：
1）双稳态记忆功能：单线圈脉冲触发后断电保持原有气路状态，节能且适合电池供电设备。
2）模块化接口：基板集成ISO 15407-2标准气路接口，快速更换阀芯无需拆卸管路。
3）零泄漏设计：阀芯与阀套间隙控制在3μm以内，常闭位内泄漏≤0.02L/min。
4）降噪优化：先导排气口内置消声器，工作噪音≤45dB(A) @1m。
5）抗腐蚀能力：通过2000小时中性盐雾试验，适合沿海或化工环境。
选型与使用注意事项：
1）流量匹配：选用前需计算气缸行程所需CV值，避免选型过小导致动作延迟超过30%。
2）供气品质：建议前置5μm过滤器和干燥器，防止液态水锈蚀先导管路。
3）电磁铁安装方向：优先使线圈朝上倾斜角≤15°，防止冷凝水渗入接线盒。
4）双电控型供电逻辑：正反动作线圈禁止同时通电，需配置互锁电路。
5）备件存储：未开封备件存放期限不超过3年，密封件需避光恒温保存。
6）高频使用时需按公式（工作频率×0.8）降额选择响应时间，并加强散热。
常见问题解答：
1）线圈通电后阀体不动作怎么办？
优先检查先导气口是否堵塞：拆下消声器，手动推阀芯确认是否有气流通畅；若先导压力低于2.5bar，需检查供气管路压降；若电磁铁电阻值偏离标称值±10%，则需更换线圈。
2）阀体出现内部串气导致气缸误动作如何排查？
切断气源后，将阀体置于中位（断电状态），从进气口加压至8bar，用检漏液涂抹各排气口，冒泡处即密封失效部位。通常需更换阀芯密封组件，单次维修后可恢复原始泄漏等级。
3）在粉尘环境中使用应注意哪些要点？
建议订购带防尘罩的版本（后缀-P），该系列阀杆外露部分配置双唇密封刮尘环；若现场粉尘浓度＞50mg/m3，需每3个月对先导排气口进行反吹清洁，防止粉尘烧结堵塞先导气路。
