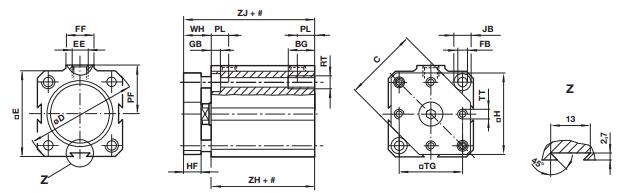

NORGREN紧凑型气缸技术明细
通常，气动系统设计的工作温度范围很高，为-20?C到+80?C， 电气部件如线圈温度仅限50?C，但在本目录中还可以找到一些 专门的数据。
关于过滤和露点，可采用下面的数据，在5?C到50?C的环境温度下，使用40μm的滤芯和低于环境温度10?C的露点。 当环境温度低于5?C或高于50?C时，使用25或5μm的滤芯，环境低于5?C时，采用比环境温度低5?C的露点。
阀与气缸在装配时都上过润滑脂，正常工作时可不再加润滑脂，然而使用油雾器会延长产品的使用寿命。
气缸：所需要的输出力、气缸压力、气缸运动、速度和耗气量；是否需要ISO和VDMA标准，是否需要紧凑形式，还有选择相应的缓冲方式和传感器。
在2秒的气缸C工作循环周期内，瞬时耗气量为1237l/min，在
3秒的气缸A和B工作循环内，瞬时耗气量为302l/min。
从阀规格/流量表可以查出气缸A和B需要1/8”的阀，气缸C用
1/4”的阀，尽管气缸实际的气口尺?为A1/8”,B3/8”,C1/2”
控制阀：其流量决定了气缸运动的时间。阀有电磁式、气控式、手动式及机械控制式；在系统中可采用集成块，底板安装和阀岛；电磁线圈可单独接线，多针或现场总线。
经验规则：下列几种工况采用润滑剂： 当阀的频率>3Hz
气缸速度高
环境温度低于5?C或高于50?C时或以上三种情况的组合
如果可能的话，定期进行润滑后再继续使用，对气缸可使用微油雾器，对空气工具可使用油雾器。
5秒周期内总的耗气量计算如下：
Q=(VA+VB+VC)+5%/循环时间=11.27l/sec=676l/min
在使用中应考虑到压缩空气并非不花钱的，从7bar压缩至10bar与从0bar压缩至7bar成本是相同的。这意味着压力应尽量取低 些，在可能的地方使用压力调节器，选用合适规格的气缸和阀，不适当地使用长管子或大直径?管子会浪费能源，并且会影响响应时间。采用区域阀岛比控制箱内集中布阀管线更短。如果您有任何疑惑或需要咨询的话，诺冠将乐于为您服务，我们有数十年的气动控制系统设计及产品规格选择的经验。
NORGREN紧凑型气缸技术明细
