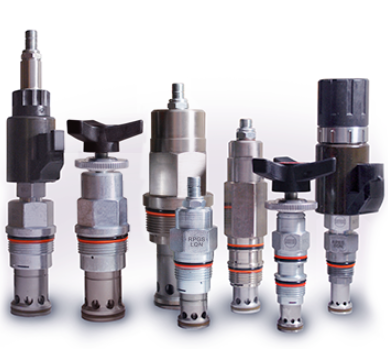

SUN太阳先导式平衡锥阀的特性
Sun 先导式,平衡锥阀结构溢流阀的特性
近似零泄漏(10 滴/min)
可用于负载保持
平坦的压力调节特性
带压下压力可调
快速响应 (7ms)
对和气穴有关的大部分问题不敏感,比如噪声和阀块腐蚀
抗油液污染
相关RPES8
先导式平衡提动阀芯主级,带有集成的T-8A控制腔
使用技术特点
先导式,平衡锥型溢流阀芯通常是关闭的压力调节阀。当入口(端口1)
上的压力达到阀设定值时,阀开始向油箱(端口2)打开,以节流流量来调
节压力。这些阀门准确,平稳,安静,快速,并且压力上升与流量相比低。
由于调节发生在阀芯内部,因此这些阀不受大多数与气蚀有关的问题的影响,即噪音和歧管腐蚀。
将在端口2接受压力;适用于交叉端口泄压电路。
阀门对变化的油温和油载污染物相对不敏感。
主级节流孔由150微米的不锈钢筛网保护。
适用于负载保持应用。
油箱端口(端口2)上的背压以1:1的比例直接添加到阀门设置中。
可以指定W和Y控件(如果适用),可以使用或不使用特殊设置。如果未
指定特殊设置,则可使用W或Y控件在整个范围内调节阀门。指定特殊设置时,此设置代表阀门的设置。
结合了Sun浮动式结构,以程度地减少由于过大的安装
扭矩和/或型腔/料筒加工变化而导致内部零件粘结的可能性。
容量 25加仑/分钟
出厂压力设置在 4加仑每分钟
工作压力 5000磅/平方英寸
110 SUS(24 cSt)时的阀门泄漏 10滴/分钟
响应时间-典型 7毫秒
调整-CW转数从小 到 设置 5
阀六角尺寸 7/8英寸
阀门安装扭矩 30-35磅力英尺
调节螺丝内六角尺寸 5/32英寸
防松螺母六角尺寸 9/16英寸
锁紧螺母扭矩 80-90磅力英寸
型号重量 0.31磅
