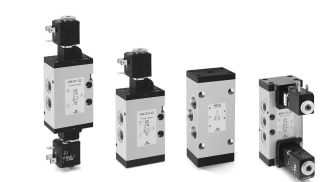

康茂盛歧管阀 camozzi单向阀安装
454-016-22
Mod。 功能 流量Qn（Nl / min） 工作压力（bar） 符号
454-016-22 5/2 1250 2.5÷10 EV21
系列常规数据
施工 平衡阀芯类型
阀门功能 3/2-5/2-5/3路CC，CO
用料 AL阀体和底座不锈钢阀芯高科技聚合体端盖NBR PU密封
港口 G1 / 8-G1 / 4-G3 / 8-G1 / 2
安装 在任何位置
工作温度 0÷60°C（在-20°C的干燥空气中）
运营压力 见表
中 过滤后的空气，无润滑。如果使用润滑空气，建议使用ISOVG32油。一旦施加润滑，就不应中断润滑。
调节阀常用分类：气动调节阀，电动调节阀，液动调节阀，自力式调节阀。
为了使调节阀正常工作，配用的执行机构要能产生足够的输出力来保证高度密封和阀门的开启。
对于双作用的气动、液动、电动执行机构，一般都没有复位弹簧。作用力的大小与它的运行方向无关，因此，选择执行机构的关键在于弄清的输出力和电机的转动力矩。
一般资料
施工平衡阀芯类型
阀门功能3/2-5/2-5/3通CC，CO
物料AL主体和基层
不锈钢线轴
高科技聚合体端盖
NBR PU密封件
端口G1 / 8-G1 / 4-G3 / 8-G1 / 2
任何位置安装
工作温度0÷60°C（在-20°C的干燥空气中）
工作压力见表
中度过滤空气，无润滑。如果使用润滑空气，建议使用ISOVG32油。
一旦施加润滑，就不应中断。
电磁阀，气动阀和歧管阀>系列4阀和电磁阀电磁阀和电磁阀2020/09
217
2.15.02
系列4阀和电磁阀
编码示例
4系列
5种方式-位置：
3 = 3/2 NC
4 = 3/2不
5 = 5/2
6 = 5/3 CC
7 = 5/3一氧化碳
4个端口
2C = G1 / 2
2N = G1 / 2（高流量）
3 = G3 / 8
4 = G1 / 4
8 = G1 / 8
015动作：
011 =双电磁铁（水平电磁铁）
V11 =双电磁铁（垂直电磁铁），仅用于G1 / 4端口
E11 =双电磁铁外部伺服命令
E15 =单电磁铁外部伺服命令
015 =单电磁铁，弹簧复位（水平电磁铁）
V15 =单电磁铁，弹簧复位（垂直电磁铁），仅用于G1 / 4端口
016 =单螺线管，气动弹簧复位（水平螺线管）
V16 =单电磁铁，气动弹簧复位（垂直电磁铁），仅用于G1 / 4端口
33 =气动气动
34 =气动差速器
35 =气动弹簧
22电磁线圈接口：：
22 =机械溶胶。 22 x 22
50 =机械溶胶。 32 x 32（仅适用于452C版本）
IL手动替代类型：
=双稳态，标准
IL =双稳态，杠杆类型（按需提供）
IM =单稳态（按需提供）
U7封装材料/电磁尺寸
A6 = PPS / 32 x 32（仅适用于452C版本）
A8 = PPS / 30 x 30
G7 = PA / 22 x 22
G8 = PA / 30 x 30（仅限24 V DC）
G9 = PA / 22 x 58
H8 = PA 6 V0 / 30 x 30
U7 = PET / 22 x 22
7电磁电压（请参阅第2.35节）
4 5 4-015-22 IL-U7 7
手动改写的类型
具有双稳态标准手册的电磁阀示例
覆盖。
电磁单稳态阀（IM）和双稳态阀的示例
带有杠杆式手动超驰（IL）。
