德国festo/费斯托比例压力阀技术介绍
187329 MPPES-3-1/2-2-420
187330 MPPES-3-1/2-6-010
187735 MPPES-3-1/2-PU-PO-420
187331 MPPES-3-1/2-6-420
187334 MPPES-3-1/4-10-420
187333 MPPES-3-1/4-10-010
187335 MPPES-3-1/4-2-010
161160 MPPE-3-1/8-1-010-B
161165 MPPE-3-1/8-10-420-B
161163 MPPE-3-1/8-1-420-B
164315 MPPE-3-1/8-2,5-010-B
164316 MPPE-3-1/8-2,5-420-B
187336 MPPES-3-1/4-2-420
187332 MPPES-3-1/2-PU-PO-010

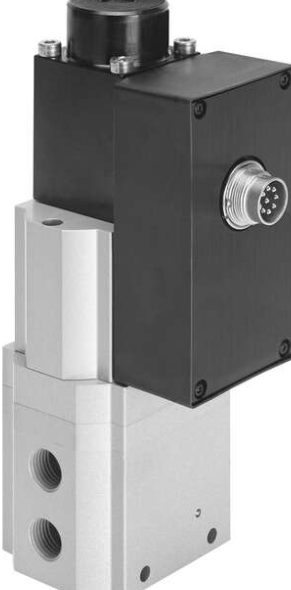

比例压力阀
MPPES-3-1/8-2-420
187351
技术规格
KC 标记
KC-EMV
公称通径,气源
3 mm
公称通径,排气
2 mm
短型号代码
MPPES
驱动方式
电控
密封原理
软密封
安装位置
可选
设计
直动式活塞减压阀
短路电流额定值
适用于所有电气连接
安全注意事项
安全位置 MPPES:如果电源电缆中断,
则输出压力降至 0 bar。
比例压力阀,例如用于在测试、加料、压制、压入和定位时控制压力
1、VPPX 适用于控制复杂的系统,可以满足高精度要求
外部传感器采用实际值输入,提高了过程可靠性
可编程,可自由调节的 PID 控制器
FCT 软件插件使控制器的配置变得简单
2、带多种功能的 VPPM
模块化系统是派生型产品的基础:范围从基本性能一直向上延伸到高科技设备
还有一个终端版本,可用于阀岛 MPA 上:通过功能集成和多路传输降低了成本
三组控制器默认预设参数,便于快速调试
符号
00995305
反极性保护
适用于所有电气连接
阀功能
三通比例压力阀,常闭
工作压力
≤ 4 bar
压力调节范围
0 bar ... 2 bar
入口压力 1
3 bar ... 4 bar
压力迟滞
0.01 bar
关闭时间
410 ms
打开时间
220 ms
工作电压范围 DC
18 V ... 30 V
残余波纹
10 %
安装方式
带通孔
气接口,气口 1
G1/8
气接口,气口 2
G1/8
气接口,气口 3
G1/8
材料说明
RoHS 合规
外壳材料
精制铝合金
膜片材料
NBR
设定点/实际值
电流类型,4-20 mA
工作介质
压缩空气,符合 ISO 8573-1:2010 [7:4:4]
惰性气体
工作和先导介质说明
可用润滑介质工作(之后须一直润滑介质工作)
CE 认证(见合格声明)
符合欧盟电磁兼容性指令
耐腐蚀等级 CRC
2 - 中等耐腐蚀能力
介质温度
0 °C ... 60 °C
防护等级
IP65
环境温度
0 °C ... 50 °C
认证
RCM 商标
产品重量
915 g
电气接口
8 针
M16x0.75
插头
符合 DIN 45326 标准
圆形结构
VPPX 可自由选择设定点和实际值输入和输出,具有的灵活性:均可单独调节,输入和输出的设置可采用相同或不同的单位,可设定成电流或电压。
改进过程质量
外部传感器的实际值可方便地实现在受控系统内控制所有的影响和干扰因素,从而改善过程质量。
参数设置简单
“Festo 配置工具软件”(FCT) 内的插件简化了参数设置。示波器功能会即刻显示控制器设置造成的影响。可显示设定点数值、内部实际值以及外部传感器曲线,可快速了解控制的总体情况。也就是说,整个系统可方便地进行调节以获得zui佳控制特性或满足系统要求。
德国FESTO比例阀出现力滞环增加的现象。
比例放大器有故嗥,导致比例电磁铁不工作。此时应检查放大器电路的各种元件情况,消除比例放大器电路故障。
比例放大器和电磁铁之间的连线断线或放大器接线端子接线脱开,使比例电磁铁不工作。此时应更换断线,重新连接牢靠。
