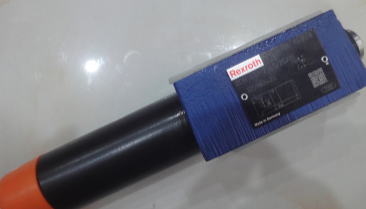

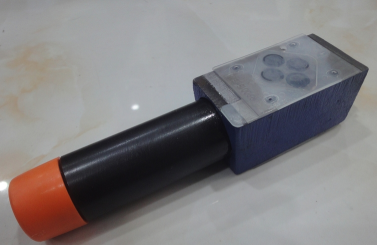

德国REXROTH的直动式减压阀详细概括
产品型号
ZDR6DP2-4X/75YM
R900546676
ZDR 6 DP2-4X/140YM
R900911010
ZDR 6 DP2-4X/150-100YM
R901358792
ZDR 6 DP2-4X/150-110YM
R900579739
ZDR 6 DP2-4X/150-120YM
R901393920
ZDR 6 DP2-4X/150-120YM=NE
R900743469
ZDR 6 DP2-4X/150-120YMJ3
R901264573
ZDR 6 DP2-4X/150-135YM
R900559464
ZDR 6 DP2-4X/150-140YM
力士乐Rexroth减压阀ZDR6DP2-4X/210YM
力士乐Rexroth减压阀ZDR6DP2-43/75YM
力士乐Rexroth减压阀ZDR6DP2-43/75YM
产品说明
DR 6 DP 型阀是一种三通型直动式减压阀，即，可限制次级油路的压力。
它用于限制系统压力。通过调整类型 (4) 设置次级压力
在初始位置时阀门处于打开状态。液压油可以不受限制地从通道 P 流向通道 A。同时，通道 A 中的压力通过控制油路 (6) 作用于与压缩弹簧 (3) 相对的柱塞表面。如果通道 A 中的压力超过在压缩弹簧 (3) 处设定的值，则控制阀芯 (2) 将移动到控制位置，并使通道 A 中的调定压力保持恒定。
通过控制油路 (6) 从通道 A 内部提供控制信号和先导油。
当通道 A 中的压力因作用于执行机构的外力而继续增加时，控制阀芯 (2) 将继续相对压缩弹簧 (3) 移动。
这样，通道 A 将经由控制阀芯 (2) 上的控制边 (8) 与通道 T(Y) 相连接。这样一来，大量液压油将流回油箱，压力只能小幅增加。
来自弹簧腔 (7) 的漏油排泄始终通过通道 T(Y) 在外部实现。
为实现由通道 A 到通道 P 的自由回流，可选择安装单向阀 (5)。
压力计连接 (1) 可实现对次级压力的控制。
技术特征
特征
叠加阀
油口安装面，符合 ISO 4401-03-02-0-05（带或不带定位孔）
4 个压力等级
4 个可选调整类型：
? 旋钮
? 六角螺纹销和保护帽
? 带刻度可锁定旋钮
? 带刻度旋钮
通道 A、B 或 P 中减压
单向阀，可选（仅限型号“A”）
防腐蚀设计
产品说明
ZDR 型阀是一种采用叠加阀板设计的直动式减压阀，可限制次级油路的压力。用于降低系统压力。
减压阀主要由壳体 (1)、控制阀芯 (2)、压缩弹簧 (3)、调整类型 (4) 和可选单向阀组成。
通过调整类型 (4) 设置次级压力。
有关液压油的重要信息：
有关使用其他液压油的更多信息和数据，请参阅上述样本或与我们联系。
可能有对阀技术数据的相关限制（温度、压力范围、使用寿命、维护时间间隔等）。
所使用液压油的引燃温度必须比表面温度高出 50 K。
耐火 - 含水：
压差 210 bar，否则气蚀增加
与使用矿物油 HL 相比，使用 HLP 会使使用寿命增加 30 …
液压油温度 60 °C
工作原理
减压阀是气动调节阀的一个必备配件，主要作用是将气源的压力减压并稳定到一个定值，
以便于调节阀能够获得稳定的气源动力用于调节控制。 按结构形式可分为薄膜式、
弹簧薄膜式、活塞式、杠杆式和波纹管式；按阀座数目可分为单座式和双座式；
按阀瓣的位置不同可分为正作用式和反作用式。
直动式减压阀所示为直动式带溢流阀的减压阀(简称溢流减压阀)的结构图。
溢流减压阀是靠进气口的节流作用减压，靠膜片上力的平衡作用和溢流孔的溢
流作用稳压；调节弹簧即可使输出压力在一定范围内改变。为防止以上
溢流式减压阀徘出少量气体对周围环境的污染，可采用不带溢流阀的减压阀(即普通减压阀)。
