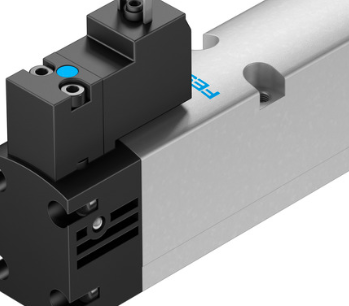

德国FESTO电磁阀安装订购免费询价
VSVA-B-M52-MZH-A1-1C1
德国FESTO比例方向控制阀主要功能为紧急切断和紧急放空。紧急切断的介质为原料油、高低分液、高低分气；紧急放空的介质为高分气。原料油或高低分液都含有大量的氢气和硫化氢气体，压力为6.2~17.2MPa左右，有时会伴随着高温。因为需要紧急处理，所以要求闸阀动作速度非常快，在10s以内，而且要求实现零泄漏。
费斯托方向控制阀的相关介绍
1、用于伺服气动应用 CPX-CMAX 和 CPX-CMPX
2、接口：G1/8, G1/4, G3/8
3、流量：350 ... 2000 l/min
4、三位五通比例方向控制阀, 常闭
5、全数字化， 带集成的压力传感器
6、诊断能力
7、带开关输出，用于驱动夹紧式制动单元
电磁阀的安装说明
新设计安装的控制系统，为了保证驱动时控制阀的正常运行，保证系统的安全运行，安装前应先检查阀门上的铭牌标记是否符合设计要求。同时，应调试以下项目：
电磁阀基本误差限制；全行程偏差；后退；死区；泄漏（必要时）。
如果原系统中的控制阀已大修，除检查上述项目外，还应检查旧阀的填料箱和连接处是否密封
在现场使用Festo电磁阀时，许多电磁阀往往不是由阀门本身的质量造成的，而是由于安装环境等阀门安装和使用不当造成的。安装位置和方向不当或管道不清洁。
FESTO方向控制阀安装注意事项
FESTO方向控制阀安装环境：本产品不论室内、露天均能使用，但在有腐蚀性的介质和易生锈的场合，要使用相应的材料组合。特殊工况使用可咨询我司。
FESTO方向控制阀装置场所：必须安装在能够安全操作，且容易保养,检查及维修之场所。
FESTO方向控制阀周围环境：温度-20℃~+70℃,湿度90%RH以下。安装前应首先根据阀门上的铭牌标志，检查阀门是否符合工况使用要求。
注：蝶阀不具有抗高压差的能力，切勿让蝶阀在高压差下开启或持续流通。
安装前,请先去除管路中的污物及氧化垢等杂物。安装时请注意，应使介质流向与阀体上标明的流向箭头一致。
阀功能
两位五通，单稳态
搭接
正重叠
驱动方式
电控
阀尺寸
26 mm
标准标称流量
1100 l/min
材料说明
RoHS 合规
密封件材料
HNBR
NBR
外壳材料
压铸铝
螺钉材料
钢
工作气口
底座规格 26 mm，符合 ISO 15407-1 标准
底座规格 01，符合 VDMA 24563
G1/4
工作电压
24 V DC
工作压力
-0.9 bar ... 16 bar
设计
活塞闸阀
复位类型
弹簧复位
防护等级
IP65
NEMA 4
认证
c UL us - 认证 (OL)
公称通径
9 mm
短型号代码
VSVA
排气功能
带节流选项
密封原理
软密封
安装位置
可选
符合标准
ISO 15407-1
VDMA 24563
手控装置
按钮式
先导类型
先导驱动
先导气源
外部
流向
可逆
符号
00991190
信号状态显示器
LED
先导压力
3 bar ... 10 bar
阀流量
1400 l/min
单个底座上阀的流量
1100 l/min
气动互连阀的流量
1100 l/min
关闭时间
56 ms
打开时间
26 ms
持续通电率
0 信号的正向测试脉冲
1000 μs
信号为 1 的负向测试脉冲
800 μs
线圈的特性参数
24 V DC: 1.8 W
允许的电压波动
-15%/+10%
工作介质
压缩空气，符合 ISO 8573-1:2010 [7:4:4]
工作和先导介质说明
可用润滑介质工作（之后须一直润滑介质工作）
抗振性
运输应用测试，严重性等级 2，符合 FN 942017-4和 EN 60068-2-6
耐冲击性
冲击测试，严重性等级 2，符合 FN 942017-5 和 EN 60068-2-27
耐腐蚀等级 CRC
0 - 无耐腐蚀能力
介质温度
-5 °C ... 50 °C
相对空气湿度
0 - 90%
声压级
85 dB(A)
先导介质
压缩空气，符合 ISO 8573-1:2010 [7:4:4]
环境温度
-5 °C ... 50 °C
用于阀安装的紧固扭矩
2 Nm
产品重量
180 g
电气接口
类型 C
符合 DIN EN 标准
不带防护接地导体
安装方式
底座上
辅助先导气口 12
底座规格 26 mm，符合 ISO 15407-1 标准
辅助先导气口 14
底座规格 26 mm，符合 ISO 15407-1 标准
先导排气口 82/84
未按照标准管式排气
管道式
气接口，气口 1
底座规格 26 mm，符合 ISO 15407-1 标准
气接口，气口 2
底座规格 26 mm，符合 ISO 15407-1 标准
气接口，气口 3
底座规格 26 mm，符合 ISO 15407-1 标准
气接口，气口 4
底座规格 26 mm，符合 ISO 15407-1 标准
气接口，气口 5
底座规格 26 mm，符合 ISO 15407-1 标准
先导控制接口
符合 ISO 15218 标准
