德国festo的摆动驱动器相关信息
DFPD-2300-RP-90-RS60-F1216
DFPD-2300-RP-90-RS60-F1216
DFPD-2300-RP-90-LS60-F1216
11909叶片式摆动气缸 DSR-12-180-P
11910叶片式摆动气缸 DSR-16-180-P
115315液压缓冲器 SLZ-16-YSR-C
115316液压缓冲器 SLZ-25-YSR-C
115317液压缓冲器 SLZ-32-YSR-C
11911叶片式摆动气缸 DSR-25-180-P
11912叶片式摆动气缸 DSR-32-180-P
13467叶片式摆动气缸 DSR-40-180-P

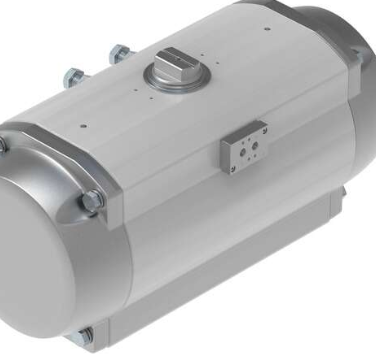

DFPD-2300-RP-90-RS60-F1216
摆动驱动器使用说明书
阀驱动器规格
2300
单作用
设计
齿轮齿条
关闭方向
向右关闭
符号
00991266
阀接口符合标准
VDI/VDE 3845 (NAMUR)
和位置传感器的接口符合标准
VDI/VDE 3845 规格 AA 3
工作压力
2 bar ... 8 bar
标称工作压力
6 bar
法兰孔型
F1216
摆角
90 deg
0° 的端位调节范围
-5 deg ... 5 deg
额定摆角时的终端位置调节范围
-5 deg ... 5 deg
轴连接深度
48 mm
短型号代码
DFPD
接头符合标准
ISO 5211
安装位置
可选
工作模式
ATEX 气体类别
II 2G
气体防爆阻燃类型
Ex h IIC T4 Gb X
ATEX 防尘类别
II 2D
防尘防爆阻燃类型
Ex h IIIC T105°C Db X
防爆环境温度
-20°C <= Ta <= +80°C
环境温度
-20 °C ... 80 °C
证书签发机构
莱茵 TüV
防爆
防爆区 1 (ATEX)
防爆区 2 (ATEX)
区 21 (ATEX)
区 22 (ATEX)
弹簧材料
弹簧钢
外壳材料
阳极氧化精制铝合金
活塞材料
压铸铝
轴承材料
POM
凸轮材料
钢
螺钉材料
高合金不锈钢
轴材料
镀镍钢
工作介质
压缩空气，符合 ISO 8573-1:2010 [7:4:4]
工作和先导介质说明
露点比环境温度和介质温度低至少 10°C
可用润滑介质工作（之后须一直润滑介质工作）
CE 认证（见合格声明）
符合欧盟防爆指令 (ATEX)
储存温度
-20 °C ... 60 °C
标称工作压力下及 0° 摆角时的扭矩
1523 Nm
标称工作压力下及 90° 摆角时的扭矩
885.2 Nm
扭矩说明
参照安装法兰和联轴器的规格，驱动器的工作扭矩不得高于 ISO 5211 中列出的允许扭矩。
0° 摆角时的弹簧复位扭矩
913.2 Nm
90° 摆角时的弹簧返回扭矩
1551 Nm
6 bar 时，0°-额定摆角-0°每个循环的耗气量
84.4 l
产品重量
77884 g
轴接口
T46
气动接口
G1/4
材料说明
RoHS 合规
底座材料
阳极氧化精制铝合金
盖子材料
涂层压铸铝
密封件材料
NBR
