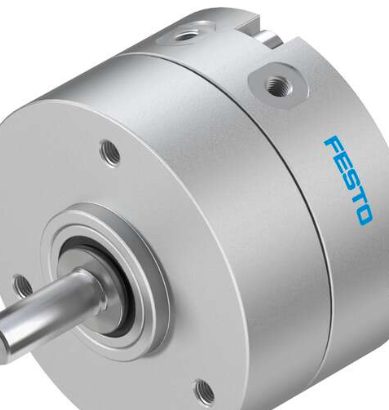

德国FESTO摆动气缸（2536486）
费斯托FESTO摆动气缸原理：压缩空气由A孔输入时分为两路：一路经定子两端密封盖的槽进人叶片底部，将叶片推出，叶片就是靠此气压推力及转子转动后离心力的综合作用而紧密地贴紧在定子内壁上。压缩空气另一路经且孔进入相应的密封工作空间而作用在两个叶片上，由于两叶片伸出长度不等，就产生了转矩差，使叶片与转子按逆时针方向旋转；作功后的气体由定子上的孔C排出，剩余残气经孔占排出。若改变压缩空气输入方向(即压缩空气自B孔进入，A孔和C孔排出)，则可改变转子的转向。
规格
8
缓冲角度
0.5 deg
摆角
0 deg ... 180 deg
短型号代码
DRVS
缓冲
两端带弹性缓冲环/垫
安装位置
可选
工作模式
双作用
设计
叶片
位置检测
通过接近开关
符号
00991265
派生型
中心轴
工作压力
3.5 bar ... 8 bar
6 bar 时的摆动频率
3 Hz
ATEX 气体类别
II 2G
气体防爆阻燃类型
Ex h IIC T4 Gb X
ATEX 防尘类别
II 2D
防尘防爆阻燃类型
Ex h IIIC T120°C Db X
防爆环境温度
0°C <= Ta <= +60°C
防爆
防爆区 1 (ATEX)
防爆区 2 (ATEX)
区 21 (ATEX)
区 22 (ATEX)
工作介质
压缩空气，符合 ISO 8573-1:2010 [7:4:4]
工作和先导介质说明
可用润滑介质工作（之后须一直润滑介质工作）
CE 认证（见合格声明）
符合欧盟防爆指令 (ATEX)
耐腐蚀等级 CRC
1 - 低耐腐蚀能力
环境温度
0 °C ... 60 °C
轴向力
10 N
径向力
20 N
6bar 时理论扭矩
0.35 Nm
允许的转动惯量
0.0013 kgm2
产品重量
68 g
安装方式
通过内螺纹安装
气动接口
M3
材料说明
RoHS 合规
驱动轴材料
高合金不锈钢
密封件材料
TPE-U(PU)
外壳材料
精制铝合金
阳极氧化
DRVS-40-180-P-EX4(2536500)
DRVS-40-270-P-EX4(2536501)
DRVS-40-90-P-EX4(2536499)
DRVS-8-180-P-EX4(2536486)
DRVS-16-90-P-EX4(2536490)
DRVS-32-90-P-EX4(2536496)
DRVS-12-90-P-EX4(2536487)
DRVS-6-90-P-EX4(2536483)
DRVS-8-90-P-EX4(2536485)
DRVS-12-180-P(1845711)
DRVS-12-270-P(1845712)

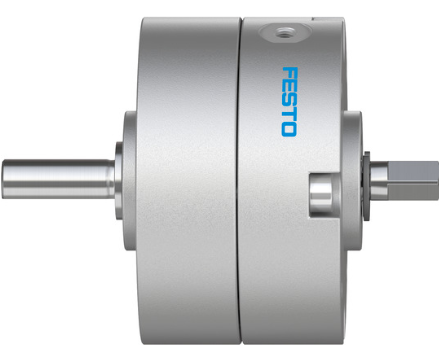

德国FESTO摆动气缸（2536486）
功能特点：
1）德国费斯托FESTO摆动气缸2536486采用精密研磨叶片与耐磨密封件配合，实现0°～180°无级摆动，重复定位精度可达±0.1°。
2）内置弹性缓冲环，吸收摆行程终点冲击，延长机械寿命至500万次以上（基于6 bar、3 Hz工况实测）。
3）外壳采用阳极氧化精制铝合金，经96小时盐雾试验无腐蚀点，适应潮湿及轻度化学环境。
4）气动接口M3，可直接集成于微型气动系统，减少管路接头泄漏点。
5）双作用设计，正反转转矩对称，无需外部弹簧复位，控制逻辑简化。
6）通过接近开关实现无接触位置检测，响应时间＜1 ms，满足高速分拣节拍。
7）符合ATEX Ⅱ 2G Ex h IIC T4 Gb防爆标准，在0～60℃含易燃气体（氢气、乙炔除外）区域安全运行。
适用范围：
1）石油化工行业阀门紧急切断装置，需在防爆1区、2区执行开/关动作。
2）制药行业无菌灌装线隔离器内，驱动小型翻板、挡板。
3）食品包装热封工位，驱动压臂完成薄膜封口。
4）汽车电子装配线，用于点胶阀旋转换向。
5）实验室自动化设备中微型机械手抓取翻转。
6）矿用井下本质安全型气控系统，作为执行元件。
与其他产品对比：
| 对比项目 | 德国费斯托FESTO摆动气缸2536486 | 普通无防爆摆动气缸 |
|----------|-------------------------------|---------------------|
| 防爆等级 | ATEX Ⅱ 2G Ex h IIC T4 Gb | 无 |
| 环境温度范围 | 0～60℃ | -20～80℃（一般） |
| 工作介质清洁度 | ISO 8573-1:2010 [7:4:4] | 通常要求[6:4:4] |
| 最大摆动频率 | 3 Hz（6 bar） | 可至5 Hz（6 bar） |
| 理论扭矩（6 bar） | 0.35 N·m | 同尺寸普通型约0.40 N·m |
| 径向载荷能力 | 20 N | 15 N（同重量） |
| 密封材料耐水解性 | TPE-U(PU)，耐水解等级高 | NBR，不耐水解 |
| 安装螺纹 | M3 | 常为M5 |
| 防爆认证费用分摊 | 包含在单价中，无需额外认证 | 无 |
核心优势：
1）高精度定位：叶片与定子间隙控制在0.02 mm以内，配合外部止挡可重复停位，满足精密装配要求。
2）紧凑轻量：总重仅68 g，轴向力10 N，适合搭载于轻量化末端执行器。
3）低振动：转子动平衡ISO 1940 G2.5级，在3 Hz摆动时整机振动加速度＜0.5 m/s2。
4）长寿命密封：PU密封件在无给油状态下可运行300万次（实测），给油后寿命延长至800万次。
5）即插即用：预留防爆电缆接口，直接连接NAMUR型电磁阀，无需中间接线盒。
选型与使用注意事项：
1）负载惯量检查：实际转动惯量不得超过0.0013 kg·m2，否则需外接缓冲器或降低摆动频率至2 Hz以下。
2）缓冲角度调节：出厂预设缓冲角度0.5°，若负载惯量＞0.001 kg·m2，建议将缓冲半径调整为0.7°以吸收冲击。
3）工作压力下限：保持供气压力不低于3.5 bar，低于此值叶片无法完全伸出，导致转矩下降超30%。
4）介质要求：必须使用符合ISO 8573-1:2010 [7:4:4]的干燥压缩空气，含水量＜1000 mg/m3，含油量＜5 mg/m3。
5）安装方向：允许任意安装位置，但竖直安装时需确保排气口朝下，避免冷凝液积聚。
6）防爆接地：外壳需通过M3螺纹接地至系统等电位铜排，接地电阻≤1 Ω。
7）首次使用预热：若环境温度接近0℃，建议先空载摆动10次，以均匀密封件弹性。
常见问题解答：
1）该摆动气缸能否直接用24 V DC电磁阀驱动？
需配合气动换向阀（如FESTO VUVS-L系列），电磁阀本身需选用ATEX认证型号，不可直接通电至气缸。
2）防爆标志中“Ex h”表示什么？
“h”指非电气设备防爆，依靠结构安全（如限制表面温度、防止火花），本产品最高表面温度≤120℃。
3）使用中扭矩突然下降50%可能是什么原因？
通常因进气口滤网堵塞或叶片底部密封磨损，建议拆洗进气滤网并检查叶片底部O形圈。
4）能否在氮气环境中使用？
可以，但需确认氮气露点符合[7:4:4]标准，并避免压力波动大于0.2 bar/s。
5）摆角精度如何保证？
外部机械止挡配合环垫可锁定在任意角度，出厂标定偏差＜±0.2°；若需更高精度，建议使用外部限位螺钉。
6）该型号是否支持冗余位置检测？
可并联安装两个接近开关（间距≥10 mm），分别检测0°和180°位置，故障后仍可单点反馈。
