关于FESTO费斯托通用型经典款电磁阀
产品型号
电磁阀
JMFH-5-1/4-S-EX
535916
电磁阀
JMFH-5-1/4-S
14009
电磁阀

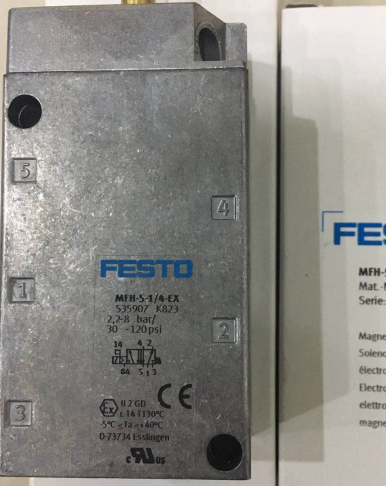

MFH-5-1/4-S-EX
535910
MFH-5-1/4-S
10349
费斯托气控阀门信息
传统阀可以安装在带公用进
气口的PAL 气路条上，或安装在
带公用进气口和排气口的PRS 气
路条上。通过空心螺栓将这些阀
安装在气路条或气路板上。
气路条和气路板有2到6个阀位。
空位密封，在 PAL 气路条上用螺
帽或在 PRS 气路板上用盖板。
通过带螺纹口的空心螺栓可对阀
进行单独供气。
相关资料
阀功能
两位五通，单稳态
搭接
重叠
驱动方式
电控
宽度
30.5 mm
标准标称流量
1000 l/min
工作气口
G1/4
工作电压
通过电磁线圈，须另外订购
工作压力
0 bar ... 8 bar
设计
提动座
复位类型
弹簧复位
防护等级
IP65
公称通径
7 mm
网格尺寸
32 mm
短型号代码
MFH
排气功能
带节流选项
密封原理
软密封
安装位置
可选
手控装置
锁定式
先导类型
先导驱动
先导气源
外部
流向
不可逆
符号
00991024
先导压力
1.5 bar ... 8 bar
b 值
0.19
C 值
4.49 l/sbar
关闭时间
29 ms
打开时间
9 ms
0 信号的正向测试脉冲
2200 μs
信号为 1 的负向测试脉冲
3700 μs
线圈的特性参数
请参阅电磁线圈，须另外订购
ATEX 气体类别
II 2G
气体防爆阻燃类型
Ex h IIC T4 Gb
ATEX 防尘类别
II 2D
防尘防爆阻燃类型
Ex h IIIC T130°C Db
防爆环境温度
-5°C <= Ta <= +40°C
防爆
防爆区 1 (ATEX)
防爆区 2 (ATEX)
区 21 (ATEX)
区 22 (ATEX)
气接口，气口 1
G1/4
气接口，气口 2
G1/4
气接口，气口 3
G1/4
气接口，气口 4
G1/4
气接口，气口 5
G1/4
材料说明
RoHS 合规
密封件材料
NBR
TPE-U(PU)
先导介质
压缩空气，符合 ISO 8573-1:2010 [7:4:4]
环境温度
-5 °C ... 40 °C
产品重量
290 g
电气接口
通过 F 型线圈，须另外订购
安装方式
在气路板上
带通孔
外壳材料
压铸铝
工作介质
压缩空气，符合 ISO 8573-1:2010 [7:4:4]
工作和先导介质说明
可用润滑介质工作（之后须一直润滑介质工作）
CE 认证（见合格声明）
符合欧盟防爆指令 (ATEX)
耐腐蚀等级 CRC
1 - 低耐腐蚀能力
储存温度
-20 °C ... 60 °C
介质温度
-5 °C ... 40 °C
要么：
通风接口
M5
先导排气口 84
M5
先导气口 14
M5
费斯托电磁阀安装资料
安装前，应对FESTO电磁阀作仔细检查，详细核对阀门上的标志及铭牌是否符合要求，有无损坏。尤其对于阀杆，要转动几下，看是否歪斜。
不允许在FESTO电磁阀上做任何高温焊接工作，以免造成衬里层的*损害。
FESTO电磁阀起吊时，绳子不要系在手轮或阀杆上，以免损坏这些部件，应
该系在法兰上。
有方向性要求的阀门在安装时要注意介质的流向应顺阀体上箭头所示方向，并确保操作、维修方便。
氟塑料或塑料衬里FESTO电磁阀与管路连接时，一般不再单独使用垫片，但与异种材料（金属面等）法兰面相接时，应采用造当垫片，以保护氟塑料法兰面。
