德国HDYAC的耐震压力表使用标准
1. 应用范围
适用于耐震程度要求较高的工艺流程中，测量不粘滞、不结晶、不腐蚀铜合金的气
体和液体。广泛应用于液压、润滑、气动、冷却水等流体系统。
2. 结构形式
型式 表园直径 附件类型 接口形式及尺寸 填充液
耐震压力表是在普通压力表的基础上，表壳为全密闭型结构，内部填充阻尼液(一般为甘油或者硅油)并加装缓冲机构，减轻环境剧烈振动及介质脉冲对仪表示值的影响，耐震型压力表指示稳定清晰。广泛应用于液压机械、石油、化工、冶金、矿山机械、电力设备等部门，测量对铜和铜合金无腐蚀性介质的压力和真空。使用寿命长，是普通压力表的替代产品，防护等级IP65。
产品型号
HYDAC HM100-16-R-G1/4-FF
HYDAC HM100-250-B-G1/2-FF轴向
HYDAC HM63-025-B-G1/4-FF
HYDAC HM63-25-B-G1/4-FF
HDA 4844-A-100-000
HDA 4844-A-250-000
HDA 4844-A-400-000
HDA 4844-A-600-000
HYDAC EDS1691-T-C-400-D00
HYDAC EDS 3448-5-0250-000
HYDAC HM63-160-R-G1/4
HYDAC 11B100G1/2B-0/400Bar-1
HYDAC HM63-16-B-FF-G1/4
HYDAC HM63-40-B-G1/4-FF
HYDAC HM63-400-R-G1/4
HYDAC HM63-160-B-G1/4-FF
HYDAC HM63-16-R-G-M14*1.5
HYDAC HM 100-400-R-G1/2
无边
前带边 Ф63
后带边
径向或轴向
G1/4 或 M14x1.5
甘油
无边
前带边
圆形
Ф100
后带边
径向或轴向
G1/2 或 M20x1.5
甘油
3. 压力测量范围：0…600bar
4. 精度等级
表园直径Ф63：1.6 级
表园直径Ф100：1.0 级
5. 使用温度
环境温度：-20…+60oC
介质温度：高+60oC
贺德克防震压力表的优点
耐震压力表主要适用于机械以及压力震动剧烈的场合，一般耐震表是通过充硅油
（产品充甘油）作为阻尼油来减少各种震动对检测压力指示跳动的影响，另一方面也提高了压力表在恶劣环境下的使用寿命。

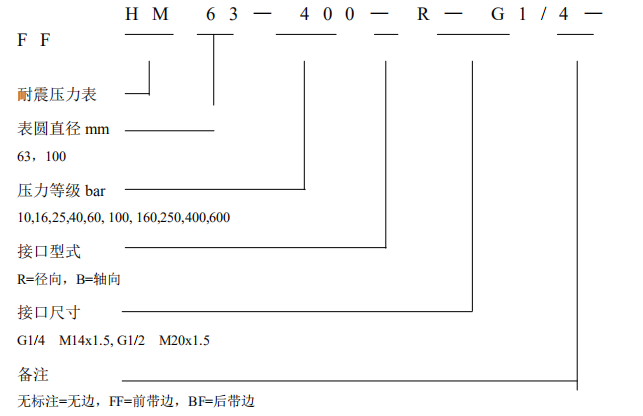

HM63-400-R-G1/4
德国HDYAC的耐震压力表使用标准
功能特点
1）德国HDYAC耐震压力表采用全不锈钢机芯与加强型密封结构，经500万次脉冲疲劳测试后示值误差仍优于1.0级，符合GB/T 1226-2017标准中耐震型仪表附加要求。
2）表盘视窗采用双层防爆玻璃，在-30℃至+70℃极端环境温度下不雾化、不破裂，透光率维持92%以上。
3）内部填充液选用食品级改性甘油，在-20℃环境下黏度变化率≤8%，确保低温启动时指针无卡滞。
4）缓冲机构集成多孔阻尼阀，可有效抑制0.5~100Hz频率范围内的瞬时脉冲冲击，指针波动幅度降低至量程的±0.8%。
5）接口螺纹采用冷挤压工艺，配合O型圈双重密封，耐压试验达到1.5倍满量程无泄漏，防护等级通过IP67浸水测试。
适用范围
1）适用于存在持续机械振动（加速度≤5g）与压力脉动（频率≤200Hz）并存的液压动力单元、伺服阀组及蓄能器回路。
2）广泛应用于风电变桨系统、盾构机推进油缸、海洋平台液压站等对仪表抗冲击有强制要求的场合。
3）可安装在移动式工程机械（如挖掘机、起重机）的支腿油路中，耐受路面颠簸导致的高频冲击。
4）适用于食品机械清洗管路，仪表材质通过FDA间接食品接触标准认证，介质温度上限可短时耐受+80℃。
5）适用于注塑机锁模压力监控，实测在连续3000次/小时循环下指针回零误差≤0.25%FS。
与其他产品对比
| 对比项目 | 德国HDYAC耐震压力表 | 普通充液压力表 |
|----------|-------------------|---------------|
| 抗冲击寿命 | 500万次脉冲后精度保持1.0级 | 80万次后示值超差≥2.5级 |
| 低温性能 | 填充液在-20℃仍保持流动性，指针响应＜1.5s | 普通甘油在-10℃结蜡，响应时间＞8s |
| 表壳防护 | 不锈钢壳体，IP67，盐雾试验600h无锈蚀 | 碳钢喷塑，IP54，盐雾试验100h出现锈斑 |
| 过载保护 | 内置卸荷阀，在130%量程时自动泄压 | 无过载保护，超压直接损坏机芯 |
| 接口强度 | 螺纹根部抗弯强度≥800MPa | 普通车削螺纹，抗弯强度≤500MPa |
| 校准周期 | 推荐每年一次，实测2年后漂移＜0.5%FS | 每年需校准，半年后漂移可达1.5%FS |
核心优势
1）德国HDYAC耐震压力表通过欧盟CE认证与DNV GL船级社型式认可，可在船舶及海上设施中直接替代进口产品。
2）表壳后盖采用防松脱卡扣设计，无需专用工具即可在1分钟内完成填充液更换或机芯检修，减少停机时间。
3）指针系统配备宝石轴承，启动压力低至0.02MPa，在微压工况下仍保持无摩擦平稳指示。
4）全系列提供±0.5%高精度定制版本，满足实验台对测试数据可溯源性要求，附CNAS校准证书。
5）采用激光焊接工艺连接弹性元件与接口，消除了传统锡焊的蠕变风险，在液压冲击频率达1200次/分钟下无泄漏记录。
选型与使用注意事项
1）选用时需确认介质温度与填充液匹配：甘油适用于-20℃～+60℃介质，若介质含芳香烃溶剂应选硅油填充型。
2）安装接口力矩控制在35~45N·m范围内，过大扭矩会导致表壳变形影响密封性，过小则引发震动松脱。
3）管路连接处应加装阻尼管或缓冲弯管，当被测介质为气体时，缓冲弯管≥3圈，可吸收80%以上压力脉动。
4）表盘安装方向优先选用径向，当必须用轴向时需确认指针轴承受力校核，避免长期偏重力矩导致游丝疲劳。
5）首次使用前应进行24小时静置排气：松开顶部排气螺钉至填充液均匀溢出，待气泡排净后拧紧，否则残留气体将放大指针抖动。
6）禁止在真空工况下使用标称“仅耐震”型号，需选择带真空抗过载装置的专用表，否则逆向挤压会破坏指针传动。
常见问题解答
1）问：德国HDYAC耐震压力表填充液出现浑浊或沉淀是否需更换？
答：通常表明机芯内部已进水或杂质侵入。应立即拆检清洗，更换新填充液并检查密封圈老化程度，推荐每2年更换一次填充液以维持阻尼性能。
2）问：压力表指针长期停在某一数值不回零，如何检修？
答：先排查游丝是否粘连或变形，可用表针拔插器轻拨游丝释放张力；若仍不回零，需用专用加压台校验弹性元件残余变形，超0.5%量程误差则更换机芯。
3）问：安装位置震动加速度超过5g能否继续使用？
答：超过5g时需增配外置阻尼支架或分离式安装板，将仪表与基座通过橡胶减振器隔开，实测可承受15g加速度而不影响精度，但需每季度复检示值。
4）问：表盘玻璃内侧起雾是否正常？
答：若发生在温差快速变化时（如从冷库移至车间），属正常凝露，静置4小时后可自行消除；若持续不散则表壳密封失效，需更换O型圈并干燥处理。
