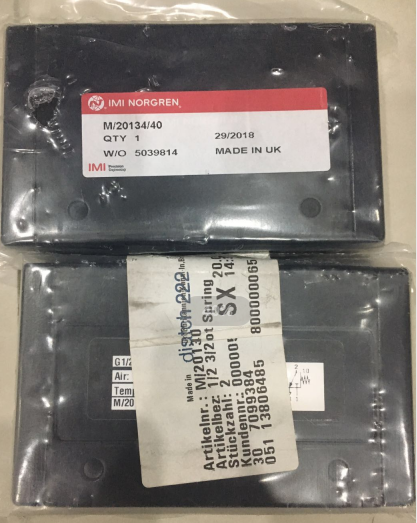

查询价格M/20134/40诺冠双作用气缸
产品参数：
诺冠 CM/71双作用紧凑型气缸，符合ISO15524（缸径25）
符合 iso 21287
磁性活塞为标准配置
低摩擦, 长寿命密封
磁性开关与气缸轮廓相齐平
驱动: 双作用
标准: iso 21287
行程: 25 mm
接口尺寸: g1/8
RA/192000/M
PM/31000
单作用
2. ~ 12”
无摩擦运行
免维修、免润滑
适用于短行程、
大负载工况高隔振性能
简易、紧凑安装
双作用
20 … 125mm
符合ISO 21287
无需安装支架便可直接
安装磁性开关
标准型采用磁性活塞
确保低摩擦运行，长寿
三种不同的导向系统：
RA/192000/N2,…/N4,…/N6
缸径: 100 mm
小齿轮变型: 内螺纹
包括符合ISO 6432标准的气缸
标准型卫磁性活塞，通常符合ISO 6432标准。
高强度、双压接端盖设计，防腐蚀。标准型采用缸前端安装螺母和活塞杆锁紧螺母
可选气口位置以便紧凑安装
工作方式：
RA/8000 双作用式,可调缓冲
RA/8000/M 磁性活塞，双作用式,
可调缓冲
工作压力：
1 ~ 16bar
(?250, ?320：1~10bar)
工作温度：
-20°C ~ +80°C
(?125~ ?320：-10°C ~ +80°C)
M/1026/220
M/1031/135/K
M/1041/1565
M/1041/200/D/F
M/1050/300
M/1050/Y/106
M/146032/M/400
M/146032/M/600
M/146032/MD/900/270
M/146040/M/1200
M/146040/M/20
M/146040/M/2560
M/146040/M/988
M/146050/M/20
M/146050/M/7000
M/146132/1050
M/1051/320
M/1051/400
M/1060/380
M/1060/650
M/1061/320
M/1081/250
M/1081/500
查询价格M/20134/40诺冠双作用气缸
功能特点：
1. M/20134/40诺冠双作用气缸采用端盖一体式缓冲阀设计，支持行程末端冲击吸收微调。
2. 活塞杆端部锁紧螺母扭矩为10 N·m，确保振动工况下防松。
3. 缸体表面阳极氧化层厚度≥20 μm，通过96 h中性盐雾试验。
4. 内置钐钴磁环，磁场强度比常规铁氧体高30%，适配霍尔效应开关。
5. 导向环材料为聚四氟乙烯+玻纤，极限PV值达1.5 MPa·m/s。
适用范围：
1. M/20134/40诺冠双作用气缸专用于自动包装线推料、折边工序，可匹配25 mm/s低速平稳动作。
2. 光伏行业层压机压框装置，要求气缸无铜锌挥发（本型号兼容无锌活塞杆）。
3. 注塑机械手侧姿组，支持90°旋转安装且不干涉行程。
4. 禁止使用场景：含金属粉尘（如打磨车间）会吸附磁性活塞导致开关误报；连续高频振动（>50 Hz）会加速导向带磨损。
技术参数：
| 参数项 | 数值/范围 |
| --- | --- |
| 缸径 | 40 mm |
| 标准行程 | 50 / 100 / 150 mm（可定制200 mm内） |
| 接口螺纹 | G1/8（可选M5 ×0.8） |
| 工作压力 | 0.15 ~ 1.5 MPa |
| 工作温度 | -20°C ~ +80°C（选氟橡胶可达+150°C） |
| 缓冲形式 | 可调气缓冲，缓冲能力2.5 J（40 mm缸径@0.6 MPa） |
| 活塞磁环 | 标配，开关响应距离≥3 mm |
| 安装方式 | 前法兰、后耳环、脚座（附件另购） |
选型指南：
1. 计算M/20134/40诺冠双作用气缸实际输出推力时，需乘以压力波动系数0.85（气体可压缩性）。
2. 行程超过150 mm时，建议增加活塞杆导向套以减小挠度。
3. 安装磁性开关前，先用专用清洁条清理T型槽内毛刺。
4. 侧向负载超过理论推力的5%时，必须选用抗扭导向装置。
常见问题解答：
1. M/20134/40诺冠双作用气缸的缓冲阀调节圈数是否有极限？顺时针最大拧6圈会锁死，继续旋转导致密封圈破损。
2. 气缸使用半年后动作变慢如何处理？检查进气滤芯是否堵塞，同时清理活塞杆防尘圈内杂质。
3. 磁性开关频繁误触发是什么原因？可能是相邻气缸磁场的干扰，间距应≥50 mm或使用屏蔽开关。
4. 缸筒内壁出现纵向划痕能否修复？不可修复，划痕深度超0.1 mm需更换缸筒，否则密封圈寿命缩短80%。
