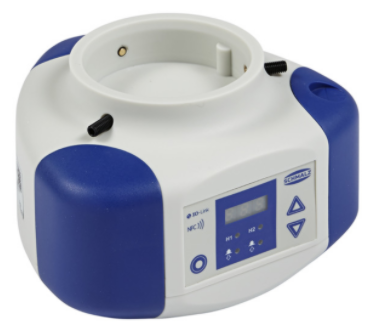

销售原装CHMALZ施迈茨真空发生器
ECBPi 12 24V-DC M12-8
10.03.01.00314
Schmalz Connect.Schmalz Connect.
协作型机器人专用的电动真空发生器CobotPump
抽吸速率:12,0 l/min
额定功率:13,00 W
额定电流:0,6 A
电气连接:8针M12公插头
真空度:750 mbar
环境温度:5 ...45 °C
ECBPi 12 24V-DC TB-8
10.03.01.00364
Schmalz Connect.Schmalz Connect.
协作型机器人专用的电动真空发生器CobotPump
抽吸速率:12,0 l/min
额定功率:13,00 W
额定电流:0,6 A
电气连接:接线端子 8x
真空度:750 mbar
环境温度:5 ...45 °C
产品亮点...
用于传输过程数据的IO-Link连接
状态监控可减少错误和停机时间
用于数据传输的NFC接口
集成可根据工况自动调整功率功能
施迈茨SCHMALZ真空发生器优点
在处理过程中快速准确地沉积工件
从智能手机轻松直接访问设备并处理数据
易于在设备上进行参数设置，以提高过程中的能源效率
确保并提高系统的可用性
简单的连接，通过现有机器人接口进行控制以及目标过程监控
销售原装CHMALZ施迈茨真空发生器
功能特点：
1）原装施迈茨真空发生器采用无刷直流电机，连续运行寿命超8000小时，免维护设计降低停机成本；
2）内置压力传感器实时反馈真空度，支持闭环控制，定位精度达±5 mbar；
3）紧凑一体式结构，重量仅0.45 kg，可直接集成于机器人末端法兰；
4）工作噪音低于50 dB(A)，适用于静音车间环境；
5）支持24V直流供电，适配主流协作机器人控制柜输出电源；
6）配备LED状态指示灯及蜂鸣器，异常时本地报警。
适用范围：
1）协作型机器人拾取与放置应用，如3C电子元器件装配；
2）实验室自动化移液工作站，要求低流量高真空场景；
3）食品包装行业小袋产品抓取，避免压损；
4）医疗器械注塑件转移，洁净室等级ISO Class 5环境；
5）禁止使用于含易燃易爆粉尘或气体区域，禁止长期浸水或酸碱液体环境中。
技术参数：
| 参数项 | ECBPi 12 M12-8 | ECBPi 12 TB-8 |
|----------------|----------------|----------------|
| 抽吸速率 | 12.0 l/min | 12.0 l/min |
| 额定功率 | 13.0 W | 13.0 W |
| 额定电流 | 0.6 A | 0.6 A |
| 最大真空度 | -750 mbar | -750 mbar |
| 电气连接 | 8针M12公插头 | 8针接线端子 |
| 工作温度范围 | 5～45 °C | 5～45 °C |
| 防护等级 | IP40 | IP40 |
| 重量 | 约0.45 kg | 约0.45 kg |
| 通讯接口 | IO-Link (可选) | NFC + IO-Link (可选) |
选型指南：
1）确认机器人末端电气接口类型：UR、Fanuc等协作机器人标配M12接头时选M12-8型号；需自行配线或空间受限时选TB-8端子型；
2）根据工件透气性选择吸盘：多孔工件需搭配高流量型吸盘，本机抽吸速率12 l/min适合密封性较好的轻载工件；
3）评估IO-Link需求：需过程数据监控且控制器支持IO-Link Master时，优先选带IO-Link版本；仅需简单启停则可选基础型；
4）环境温度超过45°C需加装散热模块或降额使用，低于5°C应预热至标称温度再启动。
常见问题解答：
1）该真空发生器能否用于吸取重量超过1 kg的工件？
本机最大真空度750 mbar，理论吸力取决于吸盘面积，示例使用φ20 mm吸盘时理论吸力约23 N，建议工件重量不超过0.5 kg以保证可靠吸附。
2）如何通过IO-Link读取当前真空度数值？
使用设备描述文件（IODD）导入PLC或上位机，寄存器地址0x0022以mbar为单位输出当前真空度，精度±2% FS。
3）更换吸盘后需要重新校准吗？
不需要自动校准，但建议在空载状态下运行一次泄露检测功能（通过NFC或IO-Link触发），系统会自动补偿管路容积影响。
4）M12公插头的引脚定义是什么？
标准8针M12：1号脚为24V+，2号脚为GND，3号脚为IO-Link C/Q，4号脚为数字输入，5~8号脚为备用/配置，详细接线图参阅产品说明书。
