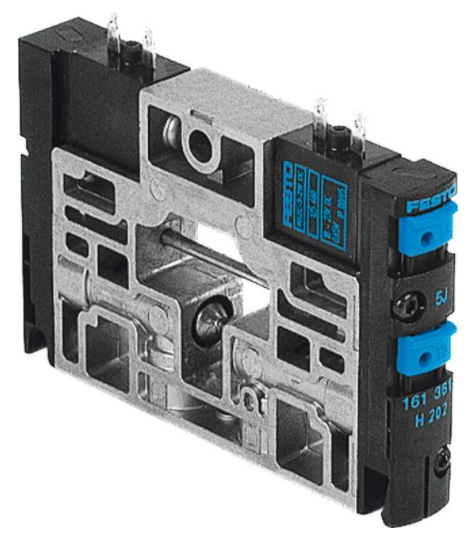

常闭单稳态的两位三通FESTO电磁阀
阀功能
两位三通，常闭，单稳态
搭接
正重叠
驱动方式
电控
阀尺寸
14 mm
标准标称流量
800 l/min
工作气口
G1/8
工作电压
24 V DC
工作压力
-0.9 bar ... 10 bar
设计
活塞闸阀
复位类型
气动弹簧
防护等级
IP65
公称通径
6 mm
短型号代码
CPV14
排气功能
不带节流选项
密封原理
软密封
安装位置
可选
手控装置
锁定式
按钮式
先导类型
先导驱动
先导气源
外部
内先导
流向
不可逆
符号
00991808
先导压力
3 bar ... 8 bar
b 值
0.42
C 值
3.2 l/sbar
关闭时间
30 ms
打开时间
24 ms
持续通电率
，同时保持电流降
电气功耗
0.65 W
0 信号的正向测试脉冲
1400 μs
信号为 1 的负向测试脉冲
400 μs
工作介质
压缩空气，符合 ISO 8573-1:2010 [7:4:4]
工作和先导介质说明
可用润滑介质工作（之后须一直润滑介质工作）
抗振性
运输应用测试，严重性等级 2，符合 FN 942017-4和 EN 60068-2-6
耐冲击性
冲击测试，严重性等级 2，符合 FN 942017-5 和 EN 60068-2-27
耐腐蚀等级 CRC
2 - 中等耐腐蚀能力
储存温度
-20 °C ... 40 °C
介质温度
-5 °C ... 50 °C
环境温度
-5 °C ... 50 °C
产品重量
120 g
安装方式
带通孔
先导气口 12/14
共用管线
先导排气口 82/84
共用管线
立方体结构，性能出色，重量轻
? 坚固耐用
? 优化用于控制柜内安装
? 适用于过程阀的先导控制
? 流量大，结构十分紧凑
? 得益于每个阀片可有两个阀功能，每个阀岛多可配备16片
两位两通或两位三通阀
? 灵活而经济地连接 2…8 片阀
? 的灵活性得益于:
– 多种气动功能（阀派生型）
– 不同的压力范围
? 隔离板，用于创建压力分区
? 盲板，用于未来扩展
? 阀有手控装置
? 安装在控制柜内时防护等级可达 IP65
? 本安型阀岛，符合 ATEX 类别 2
(区域 1)
? 金属阀结构，十分坚固
? 使用寿命长
? 即可安装、已经过测试的单元
? 降低选型、订货、安装和调试成本
? 牢固地安装在墙面或 H 型导轨上
? 复合接头板 – 快速替换阀模块，无需替换现有气管接口
? 阀装配为控制柜内安装而优化
应用范围
许多应用场合中会产生易燃易爆气体或粉尘。这些应用场合就需要较高防爆保护的设备（类别 2对应区域 1）。必须完全排除火花发生的可能性，比如关断电磁线圈时。有不同的方式可以实现。用于此类应用场合的电磁线圈通常为“本安”。这里，本安的意思是指，不会发生火花或热效应而在一个易燃易爆环境中发生引燃。
阀岛系列 CPV10 已获得 ATEX 认证用于防爆场所。认证的有效性用于类别 3。相当于区域 2，即通常不会或者会短暂产生的易燃易爆环境。
阀岛 CPV10-EX-VI 又获得用于更高ATEX 要求的防爆认证:
? 认证用于类别 2, 区域 1本安阀岛采用集成的防爆电路，
防止气体、水汽或蒸汽的引燃。用于本安电磁线圈的电路设计仅会产生低电压和功率水平。在这种情况下，阀岛配备单独连接的阀。
CPV10-EX-VI 仅可在适用的本安电路中工作。在过程工程设计中，用于过程阀先导控制的阀经常安装在控制柜内。复合接头板 CPV10-VI-…-M7-C或 -D 用于控制柜，简化了气动连接。代替了多个穿板接头和气管连接，安装只需要在控制柜上打一个孔即可。通过用于封闭控制柜装配的密封件可实现防护等
级 IP65。复合接头板便阀岛CPV10-EX-VI 安装在适用的控制柜内，用于区域 1 和 21 (ATEX 类别2 GD)。
常闭单稳态的两位三通FESTO电磁阀
功能特点
1) 常闭单稳态的两位三通FESTO电磁阀采用活塞闸阀设计，在断电状态下气路自动切断，响应延迟低至24ms，适合高速循环的自动化产线。
2) 阀体采用软密封技术，泄漏率低于0.01L/min，通过ISO 8573-1:2010 [7:4:4]压缩空气质量认证。
3) 气动弹簧复位结构无需额外回位电源，降低能耗，同时保持电流降至0.65W带电功耗。
4) 流量通道优化设计，标准标称流量800L/min，公称通径6mm，Cv值约0.42。
5) 防护等级IP65，可耐受FN 942017-4标准严重性等级2的振动和冲击测试。
6) 正重叠搭接结构保证切换瞬间气路不串通，避免执行器误动作。
7) 外部先导气源独立供气，先导压力3~8bar，确保主阀在系统气压波动时稳定换向。
适用行业场景
1) 汽车生产线焊装夹具的夹紧/放松气路控制。
2) 食品包装封口机的吹气、排气时序切换。
3) 电子元器件贴片机的真空吸盘通断控制。
4) 化工灌装设备中防爆区域（ATEX 2区）的气动阀门先导驱动。
5) 制药设备洁净室内隔离阀的开关控制。
与其他产品对比
| 对比项目 | 本款常闭单稳态两位三通阀 | 普通常开型两位三通电磁阀 |
|----------|--------------------------|--------------------------|
| 断电状态 | 关闭（常闭） | 开启（常开） |
| 复位方式 | 气动弹簧 | 机械弹簧 |
| 响应速度 | 开24ms/关30ms | 开15ms/关20ms |
| 功耗 | 0.65W | 1.2W |
| 先导气源 | 外部/内部可选 | 仅内部先导 |
| 适用工况 | 要求失电关闭的安全回路 | 要求失电开启的排气回路 |
| 寿命 | ≥500万次 | ≥300万次 |
核心优势
1) 低功耗设计，支持24V DC直接驱动PLC继电器输出，无需中间放大模块。
2) 金属阀体+IP65防护，在潮湿、粉尘环境下仍保持10万小时平均无故障时间。
3) 模块化阀岛结构（CPV14系列），单阀片可拆换，维护时无需拆卸气管。
4) 内嵌手控装置（锁定/按钮双模式），便于调试阶段单独测试阀位。
5) 先导排气口82/84共用管线，简化气路布局，减少接头漏点。
选型与使用注意事项
1) 确认系统工作压力在-0.9bar~10bar之间，先导压力需≥3bar；低于此值可能无法可靠复位。
2) 流向不可逆，安装时须核对阀体箭头标识与管路方向一致，防止密封件损坏。
3) 若使用润滑介质，需持续润滑，否则干燥运行会导致密封圈早期磨损。
4) 储存温度-20°C~40°C，环境温度超过50°C时需降额使用或加装散热措施。
5) 气动弹簧复位存在最小背压要求，排气侧管路不宜过长或加装节流阀。
6) 手控装置在锁定状态下可能影响电磁阀正常响应，调试完毕后应解锁。
常见问题解答
1) 阀通电后没有动作，可能原因有哪些？
答：先检查线圈供电电压是否为24V DC±10%，再确认先导压力是否在3~8bar范围；若手控装置处于锁定位置，应解锁恢复。
2) 该阀能否用于真空回路？
答：可以，工作压力下限-0.9bar，但需选用外部先导气源，确保先导压力大于3bar以克服负压吸附力。
3) 如何判断阀芯密封是否磨损？
答：将阀断电后，从进气口施加10bar气压，测量排气口泄漏量；若超过0.1L/min则需更换阀芯组件。
4) 使用寿命末期会出现什么现象？
答：通常表现为切换时间延长超过原始值的20%，或换向时发出异响，此时应整体替换阀片。
5) 是否支持长时间连续通电？
答：支持100%持续通电率，但需保证环境通风散热，线圈表面温度不超过85°C。
