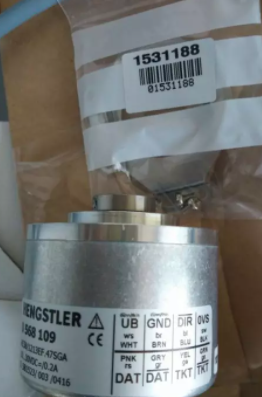

HENGSTLER编码器只做原装
AC58/1212EK.72MCR2
其它
轴径:6mm/10mm(实心轴),10mm/12mm(空心轴)
标准工作特性
机械特性
外径:58mm
环境特性
轴端防护等级(EN60529):IP64或IP67
外壳防护等级(EN60529):IP67
工作温度:-20°C~+85°C
储存温度:-20°C~+85°C
转速:10000 RPM(连续),12000(短时)
电气特性
电源电压:DC 10~30V空载电流:100mA(DC 24V), 200mA(DC 10V)
亨士乐编码器一般分为增量型与型,它们存着zui大的区别:在增量编码器的情况下,位置是从零位标记开始计算的脉冲数量确定的,而型编码器的位置是由输出代码的读数确定的。在一圈里,每个位置的输出代码的读数是*的; 因此,当电源断开时,型编码器并不与实际的位置分离。如果电源再次接通,那么位置读数仍是当前的,有效的; 不像增量编码器那样,必须去寻找零位标记。
现在编码器的生产的系列都很全,一般都是专用的,如电梯专用型编码器、机床专用编码器、伺服电机专用型编码器等,并且编码器都是智能型的,有各种并行接口可以与其它设备通讯。
由于编码器在定位方面明显地优于增量式编码器,已经越来越多地应用于工控定位中。型编码器因其高精度,输出位数较多,如仍用并行输出,其每一位输出信号必须确保连接很好,对于较复杂工况还要隔离,连接电缆芯数多,由此带来诸多不便和降低可靠性,因此,编码器在多位数输出型,一般均选用串行输出或总线型输出,德国生产的型编码器串行输出zui常用的是SSI(同步串行输出)。
如果亨士乐HENGSTLER编码器可以输出5到24伏,那就使用24伏。使用集电极开放或和差分接收器( PM28S00 )一起使用的差分线路驱动器输出,以便得到zui大的漏/源电流源。 如果您使用的是编码器作为不止一个控制器的输入,请使用信号放大器。这也是一个很好的方法,以提高信号传输的距离。当使用差分输入时,亨士乐HENGSTLER编码器典型的差分线路驱动器zui大距离为大约100英尺,集电极开路的距离大约是35英尺。使用较长的电缆运行或在高噪声环境中线路驱动器是。 7272 7 272 或许是zui广泛认可的线路驱动器之一。该芯片应用于许多竞争力的编码器和充分的理由;7272达到了良好的折衷电流能力,可使用电压范围,以及芯片的成本。典型的电流输出能力的7272芯片是在40-50mA范围,亨士乐HENGSTLER编码器适用于电缆运行在临近的50-75英尺。
RI58-O/250AS.41TA
RI58-O/250AS.41TB
RI58-O/250EK.42KE
RI58-O/250EK.42KG
RI58-O/250EK.42KH
RI58-O/250AS.41TD
RI58-O/250AS.41TH
RI58-O/250AS.71TA
0570010
0570011
0570007
0570008
0570009
亨士乐HENGSTLER编码器差动线路用在具有正弦长线驱动器的模拟编码器中,这时,要求信号的传送不受干扰。像长线驱动器线路那样,对于数字信号产生两个相位相差180度的信号。这种线路特意设置了120欧姆的特有线路阻抗,它与接收器的输入电阻相平衡,而接收器必须有相等的负载阻抗。通常,在互补信号之间并联连,120欧姆的终端电阻就达到了这种目的。亨士乐HENGSTLER编码器可在金属圆盘上用冲床加工或腐蚀法开槽。在耐冲击型编码器上使用了金属的光栅,它与金属制的光栅相比不耐冲击,因此在使用上请注意,不要将冲击直接施加于编码器上。
HENGSTLER编码器只做原装
