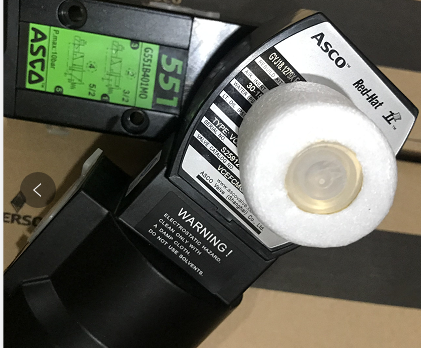

美国ASCO本安防爆电磁阀使用
JPIS8314B301本安低功耗原装电磁阀
JPIS8314B301本安电磁阀的特点
ASCO防爆电磁阀的使用环境
ASCO本安型防爆电磁阀产品特点:耐恶劣环境腐蚀,防爆级别高,可任意位置安装。
本安型电磁阀,本安型线圈外壳,耐恶劣环境的腐蚀.专门设计用于本安型区域,带经认可的,适当规格的限流,限压安全棚.
ASCO本安型电磁阀ASCO本安系列产品性能:2/2,3/2,4/2本安型防爆电磁阀
适用于空气,惰性气体阀体材料:黄铜,铝或不锈钢接口:1/4″至1″NPT
ASCO本安型防爆电磁阀Nl5—50系一次开阀的直动式低压电磁阀,DN65—300系二次开阀的先导式电磁阀。直动式电磁阀在接受电信号后,
电磁力直接将阀塞提起,介质流通;断电后,电磁力消失,阀塞在自重和弹簧力作下下落,介质断流。先导式电磁阀在接受电信号后,
衔铁在电磁力作用下先带动副阀阀塞捉起,主阀膜片上流体经副阀流走,减少了作用在主阀膜片上的压力,
美国ASCO防爆电磁阀的优点:
1、 防爆电磁阀工作寿命氏。
2、 防爆电磁阀工作制式:分长期工作
反复短吋工作制和短吋工作制三 种。
防爆电磁阀均为长期工作制,
即线圈允许长期通电工作。对于长时间阀门开
通只有短时关闭的情况,则宜选用常开电磁阀。
用在短时工作制而批量又很大时, 可作特殊订货
以降低功耗。
3、 防爆电磁阀工作频率:动作频率要求高时,
结构应直动式电磁阀, 电源听交流
ASCO世格本安电磁阀的安装手册
本质安全 &
非易燃现场接线阀
铝,黄铜或不锈钢主体
1/4“至1” NPT
批准书
FM和CSA获准通过IS-Class I,Div。 1和2
组A,B,C和D; II类,E,F和G组。
批准用于NIFW-I级,部门。 2个
FM(美国和加拿大)获3037789和3037789C认证
通过文件13976,类3228-01的CSA认证
(证书1099243)
通过ATEX认证:
II 1 G Ex ia IIC T6 Ga在FM10ATEX0015X下
IECEx批准用于:
根据IECExFMG10.0008X的Ex ia IIC T6 Ga
符合适用的CE指令。
有关详细信息,请参阅工程部分。
实体参数
Vmax = 32 VDC Ci = 0 nF
Imax = 500 mA锂= 0 mH
Pi = 1.5瓦
屏障前的标称电压– 24VDC +/- 10%。
重要说明:大允许的“关”状态泄漏电流或监控
电流为4.0 mA。
例子:
带接线盒– JPIS8314B300
带有316L不锈钢接线盒– JSIS8314B300
带导管– IS8314B300
具有快速断开功能– ISVT8314B300
带DIN连接– ISSC8314B300
(不包括连接器)
订购信息
特征
?提供4种不同的线圈终端
?H级线圈结构
?专为本质安全安装而设计
或NIFW区域,并具有适当的批准和大小
限制壁垒
?兼容当前的监管应用
?可安装在任何位置
电的
与流体接触的阀门零件
主体铝黄铜不锈钢

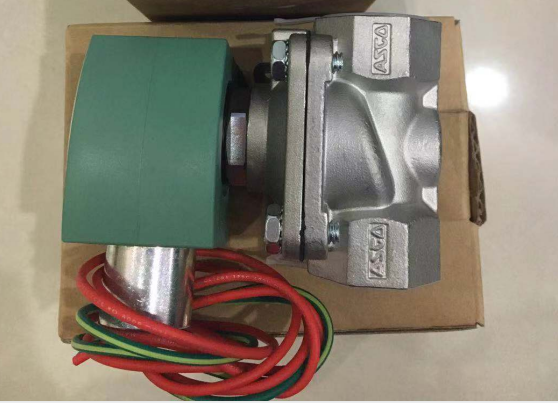

美国ASCO本安防爆电磁阀使用
功能特点:
1)美国ASCO本安防爆电磁阀采用本质安全回路设计,在危险区域无需隔爆外壳即可直接安装,降低系统整体防爆成本。
2)线圈采用真空浸渍工艺,绝缘电阻在湿热环境下仍能保持≥100MΩ,适应高湿度工况。
3)阀芯表面经硬化处理,在含微量粉尘的压缩空气介质中累计动作次数可达200万次以上。
4)内置浪涌保护元件,可耐受10kV/1.2μs的瞬态过电压,避免误动作。
5)阀体内部流道优化,流体压损较同类产品降低约15%,适用于低压供气系统。
适用行业场景:
1)石油化工:用于炼油厂、化工厂的紧急切断阀、放空阀等本安控制回路。
2)制药行业:无菌车间内对易燃溶剂管路的开关控制,符合GMP对洁净度要求。
3)煤矿井下:与安全栅配合用于瓦斯抽放系统的先导控制,适应潮湿粉尘环境。
4)天然气加气站:作为CNG/LNG加气机内部管路的通断执行元件,满足ATEX Zone 1要求。
5)涂料喷涂线:控制溶剂型涂料输送管路,避免静电火花引发爆燃。
6)海洋平台:面对盐雾及含硫气体,阀体阳极氧化处理延长至5年免维护周期。
与其他产品对比:
1)美国ASCO本安防爆电磁阀与隔爆型电磁阀核心差异见下表:
对比项目 本安型(本安防爆电磁阀) 隔爆型
安装方式 任意位置,无需密封填料函 水平安装,需浇封隔爆面
在线维护 允许带电更换线圈(需配安全栅) 必须断电且开盖后等待惰性气体置换
适用电缆 普通低压电缆,长度受分布参数限制 需铠装电缆及防爆密封接头
防爆成本 仅需安全栅,单回路成本约低30% 需防爆接线盒及灌胶密封,安装工时翻倍
2)本安型最大允许回路开路电压32VDC,而隔爆型可适配110VAC,但应用灵活性不如本安型。
3)在Zone 0区域,隔爆型禁止使用,本安型是唯一可行电动执行器方案。
核心优势:
1)美国ASCO本安防爆电磁阀通过IECEx及ATEX双重认证,在全球危险区域项目中有统一的选型依据。
2)匹配安全栅后支持2线制无极性连接,减少现场接线错误率,施工效率提升40%。
3)线圈功率仅1.5W,配合低阻抗安全栅可实现长距离传输(≥2000m@1mm2电缆),满足远距离控制需求。
4)阀体采用316L不锈钢材质,在10%浓度盐酸工况下年腐蚀速率<0.01mm,适用于严苛化学环境。
5)出厂前每台100%经过气密性测试(泄漏率≤0.1cm3/min),消除安装后返工隐患。
选型与使用注意事项:
1)美国ASCO本安防爆电磁阀选型时需核实安全栅的本安参数(Uo、Io、Po)是否小于阀门的Ui、Ii、Pi,且电缆分布电容/电感需满足Lc/Rc限制。
2)介质温度超过80℃时,应选用带散热片的阀体版本,实测温升使线圈寿命缩短50%。
3)长期工作制(100%通电)时,建议将阀门配置为常开或常闭以平衡线圈发热,避免内置温控器频繁动作。
4)在振动幅度>2mm(10-55Hz)环境中,需使用防松螺纹锁固胶,且阀体固定螺栓扭矩不低于8Nm。
5)现场接线时,本安回路与非本安回路须保持≥50mm物理隔离,且走线槽建议采用蓝色标识。
常见问题解答:
1)美国ASCO本安防爆电磁阀能否直接接入PLC的24V数字输出模块?
不能。必须串接经过认证的安全栅,否则模块输出的故障电压(可能>32V)会破坏本安特性。推荐选用齐纳式安全栅且接地电阻<1Ω。
2)线圈烧毁后能否自行更换同型号其他品牌线圈?
不建议。本安参数(Ci、Li)与线圈结构参数强相关,非原厂线圈会改变本安矩阵,导致防爆失效。应使用原厂备件(如IS8314系列专用线圈)。
3)现场工作几年后,电磁阀动作滞后如何排查?
首先测量线圈直流电阻,正常范围在40-80Ω(25℃);其次检查先导头滤网是否堵塞,清洁后用压缩空气吹干;最后验证安全栅输出电压是否降至22V以下。
4)在零下30℃环境启动时,电磁阀吸合缓慢怎么办?
需确认介质无结冰,并选用低温型-40℃线圈,同时提高安全栅输出电流至400mA以上(在Pi范围内)以加速磁路建立。
5)多个本安电磁阀共用一个安全栅是否可行?
不可。每个电磁阀必须独立匹配安全栅,否则故障叠加后的总功率/电压可能超过本安限制,引发火花危险。
