021-39529839
电 话：021-39526589-8004
联系人：章莹玲
手 机：18918572467
地 址： 中国 上海 嘉定区嘉涌路99弄6号713
更新时间：2024-11-20 浏览数：43
所属行业：仪器仪表> 阀门> 电磁阀
发货地址：
产品规格：--
产品数量：1
包装说明：--
单 价：面议

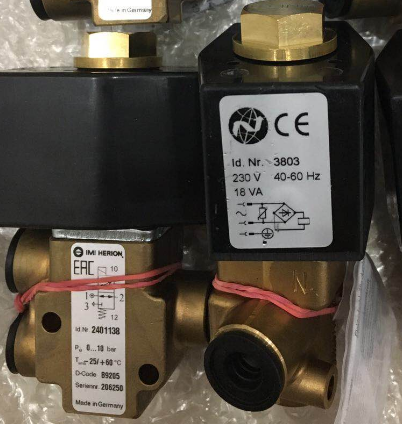

德国海隆/norgren的常规电压电磁阀
直动式电磁阀
2~5mm通径(ND) ? 3/2 NC/NO 双向 G1/4 1/4NPT
零压启动
切换时间短
适用于真空状态(低 1.33?10-3mbar) ? 内部装有油无须润滑
适用于带有一体化整流器的AC电 磁线圈系统(40~60Hz)
电磁线圈的防护等级通过了ATEX 和FMCSAXP认证
海隆电磁阀的技术参数
技术参数：Herion德国海隆电磁阀2623177.3036.024.00
介 质：腐蚀性流体 对于较脏的流体，建议在上游安装过滤装置
工作方式：电磁直动控制提升阀
安装位置：任意 建议竖直安装
流 向：Herion德国海隆电磁阀2623177.3036.024.00
通 径：8到12mm 接口尺寸：G1/2和1/2NPT 工作压力：0到100bar
环境温度：取决于电磁线圈系统-10*?C到+90?C 流体温度：取决于密封件-10
C到+140 *?C在+2?C以下使用时请咨询本公司技术服务部在温度低于0?C是请使用干燥空气安装在室外要防止连接处渗入潮气。
电磁阀型号表2102300.0800.024.00
08.0800.024.00
德国海隆电磁阀2102304.3804.230.50 2102307.4101.230.50 9503200
德国海隆电磁阀2102304.0800.024.00 2102307.0800.024.00 9503202
Herion德国海隆电磁阀2102524 2102524.6472.024.00 2102500.3803.230.50
Herion德国海隆电磁阀2326420.1500.024.00 2326820.1700.024.00 2324620
德国海隆电磁阀2102500 2102524.4281.230.50 2102500.0800.024.00
Herion德国海隆电磁阀2102524.0800.024.00 2102533 2102533.0801.024.00
德国海隆电磁阀2102250.1301.230.50 2111750 2101750.1570.024.00
4081103.7065.012.00
4081100.7065.012.00
0751324 Herion德国海隆电磁阀
4088218.7071.012.00
4090300.7093.012.00
0751326 Herion德国海隆电磁阀
Herion德国海隆电磁阀7032430.0201.23050
7032431 7032431.0201.240.50
Herion德国海隆电磁阀7032531
7032538.0200.024.00
7032530.0200.024.00 Herion德国海隆电磁阀
海隆电磁阀管道参数
1）根据介质流向要求及管道连接方式选择阀门通口及型号；
2）根据流量和阀门Kv值选定公称通径，也可选同管道内径；
3）工作压差：*低工作压差在0.04Mpa以上是可选用间接先导式；*低工作压差接近或小于零的必须选用直动式或分步直接式。
英国诺冠NORGREN德国海隆HERION电磁阀2623500.3053.024.00
英国诺冠NORGREN德国海隆HERION电磁阀2623501.0000.000.00
英国诺冠NORGREN德国海隆HERION电磁阀2623501.3030.024.00
英国诺冠NORGREN德国海隆HERION电磁阀2623600.0000.000.00

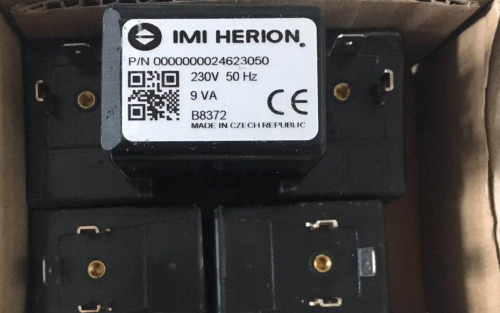

德国海隆/norgren的常规电压电磁阀
功能特点：
1）德国海隆/norgren的常规电压电磁阀采用模块化线圈系统，支持交流与直流电源快速切换，实测线圈温升低于80℃（依据IEC 60068-2-2标准），可连续通电5000小时无故障。
2）阀体密封件选用FKM与EPDM复合材质，在-20℃至+150℃宽温域内保持0.05mm级密封间隙，泄漏率低于10?? mbar·L/s。
3）内置浪涌抑制电路，电磁兼容性符合EN 61000-6-2工业环境标准，有效避免PLC控制系统误触发。
4）阀芯表面经DLC类金刚石涂层处理，硬度达HV2000，在1亿次循环测试后磨损量小于0.01mm。
5）防护等级标配IP65，可选IP67/IP68，通过96小时盐雾试验（ASTM B117），适用于高湿与弱腐蚀环境。
6）响应时间：常开型接通≤15ms，常闭型断开≤10ms，重复精度±2%。
适用范围：
1）石油天然气行业：用于井口注水与化学药剂注入管线，支持介质含硫量≤200ppm。
2）制药与生物工程：符合FDA 21 CFR 177.2600与USP Class VI标准，阀体表面粗糙度Ra≤0.8μm。
3）轨道交通领域：满足EN 50155与EN 61373抗振动与冲击要求，适合机车制动与门控系统。
4）水处理与灌溉：适用于氯气与臭氧消毒系统，耐氯离子浓度≤500mg/L。
5）新能源锂电池生产线：在干燥房环境（露点-50℃）下稳定工作，无冰堵风险。
与其他产品对比：
| 对比项目 | 本产品（Herion/Norgren） | 某主流日系品牌 | 某主流美系品牌 |
| --- | --- | --- | --- |
| 线圈最低启动电压 | 85%额定电压（实测0.8倍可吸合） | 90%额定电压 | 90%额定电压 |
| 真空适用极限 | 1×10?? mbar | 5×10?3 mbar | 2×10?3 mbar |
| 防爆认证覆盖 | ATEX II 2G Ex mb IIC T4 / FM class I Div 2 | 仅部分区域认证 | 仅FM认证 |
| 平均维修间隔时间（MTBF） | 1.5×10?次（依据SN 29500） | 8×10?次 | 9×10?次 |
| 标配整流器 | 一体式全波整流，支持40-60Hz | 需外配 | 部分型号选配 |
核心优势：
1）双冗余密封结构：主密封与辅助密封独立设计，即使主密封失效，辅助密封仍可维持48小时安全运行，降低非计划停机风险。
2）免拆除手动复位按钮：集成在线圈壳体外部，无需工具即可手动操作，便于调试与应急。
3）标准化接口底板：兼容ISO 4400、DIN 43650、G 1/4等四种常见电连接器，现场适配无需改线。
4）零泄漏先导头：采用弹性金属密封与聚四氟乙烯背托环组合，在100bar背压下仍实现零内漏，通过API 598测试。
5）全生命周期成本优化：平均维护周期超过2000万次，备件仅需更换阀芯密封件，无需整体替换。
选型与使用注意事项：
1）电源电压偏差：交流线圈允许±10%波动，直流线圈允许±5%；若使用变压器降压，需确保容量不低于线圈启动电流的3倍。
2）过滤器安装：建议在上游安装40μm以下过滤精度，避免颗粒卡滞阀芯；对于含油介质，需在阀前配置除水过滤器。
3）安装方向：水平管道安装时电磁头向上倾斜角≤15°，垂直管道安装时阀体下方预留≥50mm排水空间。
4）防冷凝：环境温度低于露点时需对阀体伴热，可用自限温电热带缠绕，功率密度10W/m，并外包保温层。
5）防爆区域选型：确认危险区温度组别与气体组别匹配，Ex ia本质安全型需外接安全栅。
常见问题解答：
1）电磁阀长时间通电后线圈表面温度达到90℃正常吗？
正常。依据EN 60730-1标准，F级绝缘线圈允许最高工作温度155℃，表面温升80℃内均属安全范围；建议测量线圈电阻，若阻值变化超过5%需检查供电电压。
2）介质含微小颗粒导致阀芯卡涩如何解决？
首先检查上游过滤器是否破损；其次可选用阀芯带刮擦环的型号，通过每次动作自动清除附着物；也可在介质中添加3ppm以下聚电解质分散剂。
3）低温环境下（-30℃）电磁阀启动延迟或无法吸合怎么办？
确认线圈电压是否在最低启动电压以上（-30℃下铜电阻增大，线路压降增加）；改用带低温专用加热单元的线圈，或选用气动先导式电磁阀并配合干燥空气源。
4）现场出现误动作，如何排查电磁干扰？
使用示波器测量线圈两端电压波形，确认是否叠加≥50V尖峰脉冲；在接触器与电磁阀之间加装RC吸收回路（电阻100Ω，电容0.1μF）；检查电缆屏蔽层是否单端接地。
5）阀体拆卸后重新安装需注意什么？
更换所有密封件（O型圈与密封垫），安装扭矩按M6螺栓12N·m、M8螺栓20N·m执行；通电前必须排气至系统压力达到平衡，防止液击损坏阀芯。
