使用德国HERION海隆减压阀常见故障

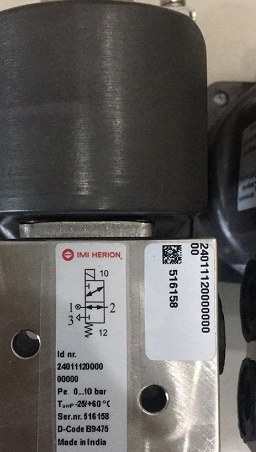

IMI HERION 0000000080002400 24V 诺冠
德国海隆herion减压阀的使用特征
减压阀进出油口接反了:对板式阀为安装板设计有错,对管式阀是接管错误。J型减压阀的进出油口跟Y型溢流阀的进出油口刚好相反。用户使用时请注意阀上油口附近所打的钢印标记(Pl、P2、L等字样),或查阅液压元件产品目录,不可设计错和接错。
先导阀(锥阀)与阀座配合面之间因污物滞留而接触不良,不密合;或先导锥阀有严重划伤,阀座配合孑L失圆,有缺口,造成先导阀芯与阀座孔不密合。
进油口压力太低,经减压阀芯节流口后,从出油口输出的压力更低,此时应查明进油口压力低的原因(例如溢流阀故障)。
拆修时,漏装锥阀或锥阀未安装在阀座孔内。对此,可检查锥阀的装配情况或密合情况。
减压阀下游回路负载太小.压力建立不起来,此时可考虑在减压阀下游串接节流阀来解决。
正确使用海隆原装减压阀
在某些减压控制回路中,减压阀的出口压力是用来控制电液换向阀或外控顺序阀等的控制油液压力大小的,当电液换向阀或外控顺序阀换向或工作后,减压阀出油口流量变为零,但压力还需保持原先调定的压力。这种情况下,因阀出口流量为零,流经减压口的流量只有先导流量。由于先导流量很少,一般在2L/min之内,因此主阀减压口基本上接近全关位置(开度极小),先导流量由三角槽或斜锥面处流出,如果主阀芯配合过松或磨损过大,则泄漏量增加。按流量连续性定理,这部分泄漏量也必须从主阀芯阻尼孔流来,即流经阻尼孔的流量由先导流量和泄漏量两部分构成,而阻尼孔面积和主阀弹簧腔油液压力未变(弹簧腔油液压力由已调好的调压弹簧预压缩量确定),为使通过阻尼孔的流量增加,必然引起主阀下腔油液压力的升高。因此,当减压阀出口压力调定后,如果出口流量为零时,出口压力会因主阀芯配合过松或磨损过大而升高。
减压阀故障
⑦对JF型减压阀,顶盖方向装错时,会使输出油孔与泄油孔相通,造成不减压,也须注意。
(2)出口压力很低,即使拧紧调压手轮,压力也升不起来
①减压阀进出油口接反了:对板式阀为安装板设计有错,对管式阀是接管错误。J型减压阀的进出油口跟Y型溢流阀的进出油口刚好相反。用户使用时请注意阀上油口附近所打的钢印标记(Pl、P2、L等字样),或查阅液压元件产品目录,不可设计错和接错。
②进油口压力太低,经减压阀芯节流口后,从出油口输出的压力更低,此时应查明进油口压力低的原因(例如溢流阀故障)。
③减压阀下游回路负载太小.压力建立不起来,此时可考虑在减压阀下游串接节流阀来解决。
海隆HERION减压阀
用于腐蚀性气体和液体;材质:不锈钢;介质温度:-10-80℃;Kv值:0.46-0.75;口径:G1/4-1/2
产品型号
2102531.0807;2102311.3616;
2102311.3617;2102522.3616;
2102522.3617 8504200.8301
2102523.3616;2102523.3617;
8235000.9301;8235100.9301;
8235200.9301
Herion德国海隆电磁阀
8020850
8020850.4221.230.50
8020850.4220.024.00
Herion德国海隆电磁阀
8020871
2625455.9000.024.00
2625700.0155.230.50
8235300.9301;8235400.9301;
8504100.8301;8504100.8304;
使用德国HERION海隆减压阀常见故障
