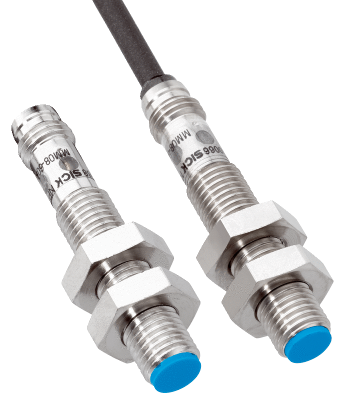

在线供应 SICK施克磁性接近传感器
MM08-60APS-ZUDS06
订货号:1117037
MM08-60APS-ZUK
MM08-60APS-ZUK 订货号: 1040027
MM08-60APS-ZTK 订货号: 1040067
MM18-00APS-ZUK 订货号: 1077120
MM08-60APS-ZT0 订货号: 7900266
MM08-60APS-ZUDS06 订货号: 1117037
MM08-60ANS-ZUK 订货号: 1040066
MM08-60APS-ZU0 订货号: 7900264
IM30-20NPS-ZC1
IQ08-04NPS-KTO
IQ10-03BPS-KW1
IQ10-03BNS-KW1
IM30-20NNS-ZC1
IM30-22BNS-ZW1
IQ10-03BPO-KT1
IM05-0B8NS-ZW1
IM05-0B8PS-ZT1
IM05-0B8NS-ZT1
IM12-04NNS-ZUK
IM12-04NPS-ZCK
IM12-04NNS-ZCK
IM12-04BPS-ZW1
IM12-04BNS-ZW1
IM12-04BPO-ZW1
IM08-1B5PS-ZW1
IM08-1B5NS-ZW1
IM08-1B5PO-ZW1
IQ10-06NPS-KW1
IQ10-06NNS-KW1
IM30-22BPS-ZC1
IQ08-02BPS-KUO
IQ08-02BNS-KUO
MQ10-60ANS-KUO
MQ10-60APS-KTO
IM04-0B6PS-ZU1
IM04-0B6NS-ZU1
IM05-0B8PS-ZW1
IM08-1B5NO-ZW1
IQ08-02BPS-KTO
IQ08-02BNS-KTO
IQ08-04NPS-KUO
技术参数
产品特点
设计构造 公制设计
外壳形状 短形
螺纹尺寸 M8 x 1
直径 ? 8 mm
触发感应距离 Sn 0 mm ... 60 mm 1)
安全接通距离 Sa 48.6 mm
标准的响应敏感度 ≤ 1 mT
开关频率 1,000 Hz
连接类型 带有 3 针 AMP 插头的电缆, 0.2 m
开关量输出 PNP
输出功能 常开接点
电气规格 DC 3 线
磁性校准 轴向
外壳防护等级 IP67 2)
1) 触发感应距离取决于磁铁 MAG-3010-B (M4.0)在非磁性的材质里的安装情况.
2) 根据 EN 60529.
机械/电子参数
供电电压 10 V DC ... 30 V DC
残余纹波 ≤ 10 % 1)
电压下降 ≤ 2 V 2)
电流消耗 10 mA 3)
（接近传感器）通电后开始工作前的延时 ≤ 20 ms
滞后 1 % ... 10 %
再现性 ≤ 1 % 4)
温度漂移 (Sr) ± 10 %
电磁兼容性 根据 EN 60947-5-2
持续性电流 Ia ≤ 200 mA
导线材料 PUR
短路险 ? 5)
极性反接保护 ?
通电脉冲保护 ?
抗冲击与抗振性 30 g, 11 ms / 10 … 55 Hz, 1 mm
运行环境温度 –25 °C ... +75 °C
外壳材料 金属, 黄铜镀镍
壳体长度 48 mm
可用的螺纹长度 29.5 mm
大拧紧力矩 6 Nm
供货范围 紧固螺母，黄铜，镀镍 (2 x)
技术尺寸图
在线供应 SICK施克磁性接近传感器
功能特点
1. SICK施克磁性接近传感器采用轴向磁校准设计，可精准检测非磁性材质内安装的磁铁位置，实现0–60 mm的宽范围触发感应距离，适配多种工业自动化场景。
2. 开关频率达1,000 Hz，响应速度快，满足高速生产线对实时信号的需求。
3. 外壳防护等级IP67，可耐受冲洗、粉尘及短时浸水，适用于潮湿、多尘的恶劣环境。
4. 供电电压范围宽（10–30 V DC），兼容主流工业电源系统，降低选型限制。
5. 内置反极性保护、短路保护和通电脉冲保护，有效防止接线错误或瞬态冲击导致的损坏。
6. 采用金属黄铜镀镍外壳，抗腐蚀、抗机械冲击，壳体长度仅48 mm，适合紧凑安装空间。
7. 配备PUR材质电缆，柔韧耐弯折，耐油、耐化学溶剂，延长线缆使用寿命。
8. 温度漂移≤±10%，在–25°C至+75°C宽温区内保持输出稳定性，适应冷库或高温车间。
适用范围
1. 汽车制造：检测气缸活塞位置、自动装配线上工件有无识别。
2. 包装机械：非接触式检测包装盒内金属扣盖或内置磁铁标签的到位状态。
3. 仓储物流：料斗门开闭状态监控、AGV小车归位检测。
4. 机床行业：旋转工作台定位、液压缸行程终点确认。
5. 食品饮料：灌装线瓶盖磁感应检测，避免直接接触液体区域。
6. 化工制药：腐蚀性环境下的非金属容器液位或阀门位置监测。
与其他产品对比
| 对比项目 | SICK施克磁性接近传感器 (MM08系列) | 普通电感式接近传感器 |
| :--- | :--- | :--- |
| 检测原理 | 磁敏感元件，仅响应磁场 | 电磁感应，仅响应金属目标 |
| 检测通过非金属壁 | 可穿透塑料、玻璃、木材等非磁性材料 | 无法穿透，金属目标必须在传感器前方 |
| 触发感应距离 | 0–60 mm（取决于磁铁强度） | 通常0.5–12 mm（受目标材质影响） |
| 重复定位精度 | ≤1%，受磁铁安装偏差影响小 | 1–5%，受目标形状、材质变化影响大 |
| 抗环境干扰能力 | 对油污、灰尘、光线不敏感 | 受金属切屑、粉尘堆积影响检测稳定性 |
| 能源消耗 | 电流消耗≤10 mA，低功耗设计 | 典型15–30 mA，功耗略高 |
核心优势
1. 非接触式磁感应检测可在铁锈、油脂粘附环境下稳定输出信号，无需频繁清洁。
2. 轴向磁校准使安装时无需严格对准磁铁方向，降低现场调试难度，提高安装容错率。
3. 支持短形公制M8×1螺纹，搭配黄铜镀镍紧固螺母，可直接替换同尺寸标准传感器，升级改造便利。
4. 磁性校准可透过不锈钢或铝质隔层工作，适用于密闭液压缸、气动缸的位置反馈。
5. 高抗振性（30 g/11 ms冲击）确保在振动台或高速冲压设备上信号不误触发。
6. 三年质保及原厂技术文档支持，降低故障时停机损失。
选型与使用注意事项
1. 核对磁铁型号：触发感应距离0–60 mm基于SICK MAG-3010-B磁铁实测，若使用第三方磁铁需实测最大有效距离。
2. 安装扭矩：M8螺纹最大拧紧力矩为6 Nm，超过会导致壳体变形或螺纹滑丝，必须使用扭矩扳手。
3. 电缆弯曲半径：PUR电缆最小静态弯曲半径需≥30 mm，避免频繁弯折导致芯线断裂。
4. 磁铁位置：磁铁轴线应与传感器轴向平行，偏差超过±15°将导致检测距离缩短30%以上。
5. 金属环境干扰：当传感器安装在铁磁性材料表面时，建议垫高≥10 mm的非磁性垫片，防止磁饱和。
6. 输出负载：PNP常开型最大持续电流200 mA，驱动PLC输入时需确认I/O端口电流容量。
常见问题解答
1. 传感器检测距离远小于标称值怎么办？
请确认磁铁型号是否为SICK推荐MAG-3010-B，并确保磁铁完全嵌入非磁性材料，无铁质隔层。若仍不足，可选用高磁感应强度磁铁（如钕铁硼材质）。
2. 传感器输出在供电后长时间未响应？
检查供电电压是否低于10 V DC；通电后传感器启动延迟≤20 ms，若延迟过长可能是外部电容负载过大，建议断开负载单独测试。
3. 能否直接替换其他品牌的磁性接近传感器？
需对比螺纹尺寸（M8×1）、安装长度（壳体48 mm）、输出类型（PNP/常开）及连接方式（3线AMP插头），电气参数匹配后方可替换，建议使用原厂转接电缆。
4. 传感器在高温环境下输出不稳定怎么办？
确保环境温度不超过+75°C，同时检查磁铁是否因高温退磁（钕铁硼磁铁最高工作温度约80°C），临时可通过加装隔热罩降低传感器温升。
5. 多台传感器近距离安装是否会产生互扰？
磁性传感器仅对磁场敏感，间距≥20 mm时互扰可忽略；若环境中存在强电磁场（如大功率变频器），建议屏蔽电缆并保持≥100 mm间距。
