电 话:021-39526590
联系人:单荣兵
手 机:19117262520
地 址: 中国 上海 嘉定区嘉涌路99弄6号713
更新时间:2023-03-24 浏览数:15
所属行业:机械设备> 阀门> 电磁阀
发货地址:
产品规格:--
产品数量:1
包装说明:--
单 价:面议

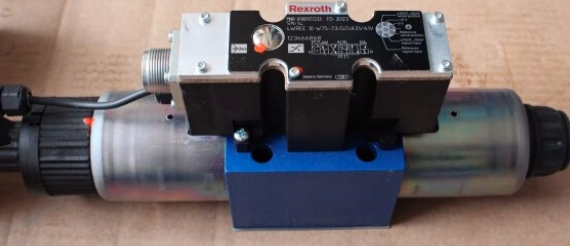

4WE系列的REXROTH力士乐换向阀特征
德国rexroth电磁阀型号表
4WE10D3X/OFCG24N9K4Z5L
电磁阀 4WE6D61/EG220N9K4 DC220V
液压阀 溢流阀 DBW20B1-5X/315-6EG24N9K4
双单向节流阀 Z2FS6-2-4X/1QV
先导式溢流阀 ZDB6VP2-42/315V
电磁换向阀 4WE10D3X/OFCG24N9K4Z5L
单向阀 S15A1.0/
液控单向阀 SL10PA1-4X/
单向阀 S30A1.0/
单向阀 M-SR25KE05-1X/
双单向节流阀 Z2FS16-8-3X/S2V
电磁换向阀 4WE6D73-6X/EG24N9K4/A12V
电磁溢流阀DBW10B-2-52/315-U6E G24N9K4
电磁阀 电磁换向阀 4WE6D62/OFEG24N9K4/B10 DC24V
使用rexroth力士乐电磁阀的工作环境
1)环境的zui高和zui低温度应选在允许范围之内;
2)环境中相对湿度高及有水滴雨淋等场合,应选防水电磁阀;
3)环境中经常有振动,颠簸和冲击等场合应选特殊品种,例如船用电磁阀;
4)在有腐蚀性或爆炸性环境中的使用应优先根据安全性要求选用耐发蚀型;
5)环境空间若受限制,需选用多功能电磁阀,因其省去了旁路及三只手动阀且便于在线维修
德国REXROTH电磁阀的使用前需要检查线路问题
德国REXROTH电磁阀工作原理
进水电磁阀的线圈不通电时,不能产生磁场,于是铁芯在小弹簧推力和自身重量的作用下下压,使橡胶塞堵住泄压孔,此时,从进水孔流入的自来水经加压针孔进入控制腔,使控制腔内的水压逐渐增大,将阀盘和橡胶膜紧压在出水管的管口上,关闭阀门。
因此,这种电磁阀要求自来水的水压不能低于3×104Pa,否则可能会导致阀门密封不严,引起漏水。为线圈通电,使其产生磁场后,线圈克服小弹簧推力和铁芯的自身重量,将铁芯吸起,橡胶塞随之上移,泄压孔被打开,此时,控制腔内的水通过泄压孔流入出水管,使控制腔内的水压逐渐减小,阀盘和橡胶膜在水压的作用下上移,打开阀门。这样,通过进水口流入的自来水就可以经过出水管流入洗衣机的水桶,实现注水功能。
为脱水电磁阀的线圈通电、断电,若不能听到阀芯吸合、释放所发出“咔嗒”的声音,则说明该电磁阀的线圈损坏或阀芯未工作。维修时,也可以测量线圈的阻值判断线圈是否正常。参见上图,将数字万用表置于电阻/电压自动挡,两个表笔接在线圈的引脚上,测得的阻值为91.9Ω;若阻值过大或为无穷大,说明线圈开路;如阻值过小,说明线圈短路。
4WE系列的REXROTH力士乐换向阀特征
