德国FESTO费斯托直线驱动器样册

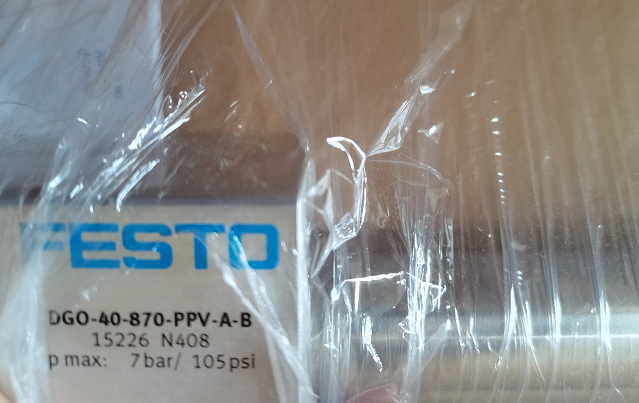

DGO-40-870-PPV-A-B的数据表
DGO-12-300-PPV-A-B
DGO-12-350-PPV-A-B
DGO-12-400-PPV-A-B
DGO-12-450-PPV-A-B
DGO-32-450-PPV-A-B
DGO-32-500-PPV-A-B
DGO-32-600-PPV-A-B
DGO-32-700-PPV-A-B
DGO-12-500-PPV-A-B
DGO-12-600-PPV-A-B
DGO-12-700-PPV-A-B
DGO-40-600-PPV-A-B
DGO-40-700-PPV-A-B
DGO-40-800-PPV-A-B
DGO-12-800-PPV-A-B
NAW-1/4-01-VDMA
NEV-01-VDMA 161104
行程
10 mm ... 4000 mm
活塞直径
40 mm
短型号代码
DGO
缓冲
气动缓冲，两端可调
安装位置
可选
联轴器设计
力锁（磁性）
位置检测
通过接近开关
符号
00991250
工作压力
1.3 bar ... 7 bar
工作模式
气动接口
G1/4
盖子材料
铝
密封件材料
NBR
TPE-U(PU)
外壳材料
高合金钢
双作用
工作介质
德国FESTO驱动器附件原理,FESTO带导轨装置的驱动器
FESTO带导轨装置的驱动器，耐重载的滚珠导轨和可调刚性端位
微型滑块 SLF, SLS 和 SLT 都是直线 导向单元，主要用于机械制造领域。
它们在许多行业中得到了应用: 譬如包 装, 电子行业等
由于采用滚珠轴承，因此动作精度高， 运行平滑，负载能力强。
有三种款式： 扁平型、狭窄型、双活塞 型，可满足您的不同需要。
SLF型: 外形特别扁平，配有L形滑块
- 6 mm 缸径: 行程从 10 到 30 mm， 以10 mm为一个增量
- 10 mm 缸径: 行程从 10 到 50 mm， 以10 mm为一个增量
- 16 mm 缸径: 行程从 10 到 80 mm， 以10 mm为一个增量
-采用 SMx-10 接近式传感器进行 位置感测
SLS型: 外形紧凑，配有L形滑块
- 6, 10 和 16 mm 缸径: 行程从 5 到 30 mm，以5 mm为一个增量
压缩空气，符合 ISO 8573-1:2010 [7:-:-]
工作和先导介质说明
可用润滑介质工作（之后须一直润滑介质工作）
环境温度
-20 °C ... 60 °C
缓冲长度
23 mm
6 bar 时的理论力值，返回行程
754 N
6 bar 时的理论力值，前进行程
754 N
0 mm 行程的基本重量
3920 g
每 10 mm 行程的额外移动质量
8 g
德国FESTO费斯托直线驱动器样册
功能特点：
1）德国FESTO费斯托DGO系列直线驱动器采用磁耦合无杆活塞结构，实现紧凑型长行程直线运动，避免传统活塞杆外露带来的密封与空间问题。
2）两端可调气动缓冲设计，缓冲长度精确至23 mm，适应高速往复工况，减少终端冲击。
3）高合金钢外壳与铝制端盖组合，在潮湿或粉尘环境中耐腐蚀性能优于常规铝合金气缸。
4）通过外置接近开关实现无接触位置检测，无需机械开关，降低磨损与故障率。
5）双作用工作模式，支持1.3~7 bar压缩空气，6 bar时理论推力754 N（40 mm缸径）。
6）密封件采用NBR与TPE-U(PU)复合材料，在-20~60°C宽温域内保持良好弹性与耐磨性。
7）行程范围10~4000 mm，支持定制增量，满足不同安装空间需求。
8）力锁式联轴器设计，确保滑块与活塞之间无相对滑移，重复定位精度达±0.1 mm。
适用范围：
1）自动化装配线中的工件搬运与分拣工位，需要长行程、无杆侧空间紧凑的场景。
2）食品与包装机械行业，因无外露活塞杆，避免物料缠绕与污染风险。
3）电子行业精密定位，配合SLF/SLS微型滑块导轨可提升导向精度至0.02 mm以内。
4）汽车零部件加工线中的上下料机构，要求高频率往复且低维护。
5）实验室自动化设备，需静音运行且行程可灵活调节。
6）物流输送系统，用于推料、挡停等辅助动作，环境温度适应性强。
7）洁净室内应用（如半导体封装），配合无润滑介质工作符合ISO 8573-1:2010品质等级。
8）医疗器械中的平移门或升降台，要求运行平稳、易清洁。
与其他产品对比：
| 对比项目 | FESTO DGO系列（磁耦合无杆） | 传统活塞杆气缸 | 同步带无杆气缸 |
|---------|----------------------------|----------------|----------------|
| 行程长度上限 | 4000 mm | 一般≤2000 mm（杆弯曲限制） | 可达6000 mm |
| 侧向载荷能力 | 中等（需外部导轨） | 低（活塞杆易弯） | 中等（依赖同步带张力） |
| 密封泄漏风险 | 无外部动密封，零泄漏 | 活塞杆密封易磨损漏气 | 密封带易老化磨损 |
| 维修便捷性 | 整体更换模块，无需拆卸活塞杆 | 需拆端盖换密封件 | 需更换同步带及张紧轮 |
| 速度稳定性 | 平稳，无爬行 | 低速易爬行 | 受带弹性影响略有波动 |
| 成本 | 中高（初始） | 低 | 中 |
| 适用洁净度 | Class 1000级别 | 含油润滑可能污染 | 低粉尘产生 |
核心优势：
1）德国FESTO费斯托DGO系列直线驱动器内置磁耦合无杆技术，彻底规避了活塞杆外露导致的密封件磨损与空间占用问题，在紧凑工位中实现超长行程。
2）标准化模块设计，同一缸径可互换不同行程本体，减少备件库存种类。
3）配套的NAW/NEV阀岛接口可直接集成，气路连接简化至单个G1/4口，缩短安装工时。
4）每10 mm行程增加仅8 g移动质量，轻量化滑块降低惯性冲击，适合高速应用（最高速度可达1 m/s）。
5）0 mm行程基本重量仅为3920 g（40缸径），相比同行程有杆气缸轻30%以上，减轻设备总重。
6）支持三种导轨模块（SLF扁平、SLS紧凑、SLT双活塞），无额外改装即可匹配不同负载与导向需求。
7）缓冲长度23 mm可现场微调，无需拆缸即可优化减速曲线，降低调试难度。
8）全系列通过VDMA标准接口认证，可与全球主流电磁阀快速对接，保障兼容性。
选型与使用注意事项：
1）确定所需行程时，需预留缓冲行程余量（至少23 mm），避免活塞直接撞击端盖导致寿命缩短。
2）侧向负载较大时（如推动重物偏离中心线），必须搭配外部直线导轨（如SLS或SLF），否则磁耦合滑块可能脱开。
3）工作压力不应低于1.3 bar，否则磁力不足以驱动满载；建议调节供气压力至2~6 bar区间以获得最佳速度-推力平衡。
4）选择接近开关时，需确认传感器型号（如SMx-10）与DGO缸体凹槽匹配，并注意开关安装间距避免相互干扰。
5）若环境温度高于60°C或低于-20°C，需向厂商确认密封件更换为FKM或硅胶材质。
6）首次安装后，应手动推动滑块检查全程无卡滞，并调节两端缓冲节流阀使活塞平稳停止。
7）对于垂直安装，需考虑重力叠加载荷，理论推力需乘以安全系数1.5，并加装防坠落机械锁。
8）润滑维护：工作介质可用含油压缩空气，但一旦使用则需持续润滑，不可中途切换无油模式。
常见问题解答：
1）DGO系列直线驱动器在断电断气后，滑块是否会自行滑落？
不会。磁耦合具有自保持特性，静摩擦力可抵抗不超过10%理论推力的外力；垂直安装时建议额外加装机械制动器以防意外。
2）如何判断磁耦合是否已经脱开？
脱开时会出现滑块与内部活塞不同步现象：推动滑块时无阻力且无动作。此时应立即停止供气，手动将滑块推回初始位置，然后缓慢供气使磁力重新吸合；若反复脱开，需检查是否过载或导轨阻力过大。
3）DGO-40-870-PPV-A-B的870 mm行程是否支持定制更长行程？
是。DGO系列标准行程覆盖10~4000 mm，870 mm为常用规格，客户可指定任意整数行程（需在10~4000范围内），交货周期通常增加3~5个工作日。
4）该驱动器能否用于高湿度或水洗环境？
标准版外壳为高合金钢，但端盖及密封件不防水。若需IP65防护，可选配防水型接近开关并加装外部不锈钢防护罩，不建议直接水淋。
