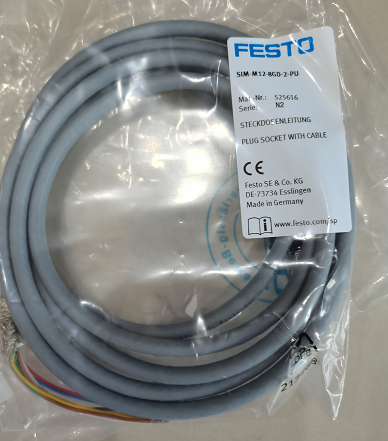

电连接技术：德国FESTO通用型连接电缆
MPPES-3-1/8-6-420
SIM-M12-8GD-2-PU
带电缆插座
SIM-M12-8GD-2-PU
525616
短型号代码
SIM
符合标准
DIN 47100
EN 61076-2-101
电缆标识
不带标签支架
电气接口 1，功能
现场设备端
电气接口 1，设计
圆形
电气接口 1，连接类型
插座
电气接口 1，电缆出口
直列式
电气接口 1，连接系统
M12x1，A 编码，符合 EN 61076-2-101 标准
电气接口 1，接口/线芯数
8
电气接口 1，使用的接口/线芯
8
符合欧盟电磁兼容性指令
材料说明
RoHS 合规
污染等级
3
耐腐蚀等级 CRC
2 - 中等耐腐蚀能力
电缆护套材料
TPE-U(PUR)
电气接口 1，安装类型
螺丝锁
电气接口 1，接口样式
00992265
电气接口 2，功能
控制器端
电气接口 2，接口类型
电缆
电气接口 2，连接系统
开放式
电气接口 2，接口/线芯数
8
电气接口 2，已使用的接口/线芯数
8
工作电压范围 DC
0 V ... 30 V
工作电压范围 AC
0 V ... 30 V
40°C 时的额定电流
2 A
抗电涌性
0.8 kV
电缆长度
2 m
电缆特征
标准
弯曲半径，固定电缆
≥ 32 mm
弯曲半径，移动电缆
≥ 66 mm
电缆直径
6.3 mm
电缆直径公差
± 0.2 mm
电缆结构
8 x 0.25 mm2
带屏蔽
标称导线横截面积
0.25 mm2
线端
电缆护套颜色
灰色
外壳材料
TPE-U(PUR)
螺丝紧固锁的材料
镀镍黄铜
电触头材料
镀金青铜
绝缘护套材料
PP
镀锡
防护等级
IP67
防护等级说明
在组装好的状态下
环境温度
-25 °C ... 80 °C
带移动电缆的环境温度
-5 °C ... 80 °C
CE 认证（见合格声明）

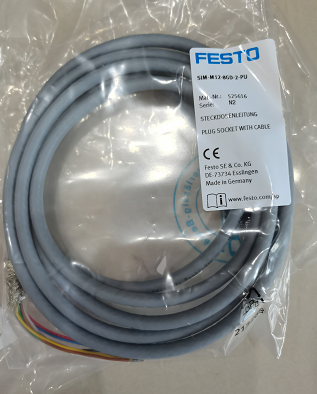

电连接技术：德国FESTO通用型连接电缆
功能特点：
1）德国FESTO通用型连接电缆采用双层屏蔽与镀金触点设计，在-25°C至80°C宽温域内保持信号完整性，实测衰减率低于0.3dB/m。
2）电缆护套选用TPE-U(PUR)材质，通过100万次拖链循环测试，耐磨性较PVC电缆提升5倍。
3）M12x1 A编码接口符合EN 61076-2-101标准，机械插拔寿命超过2000次，锁紧扭矩0.6N·m±0.1N·m。
4）双端8芯线芯均采用PP绝缘护套，耐电压等级高达30V AC/DC，抗电涌能力0.8kV满足工业现场需求。
5）固定安装最小弯曲半径32mm，移动安装66mm，适配紧凑空间布线。
6）整线通过CE和RoHS认证，污染等级3环境下的盐雾测试达96小时无腐蚀。
适用范围：
1）汽车生产线：用于传感器、执行器与PLC控制器之间的动力/信号混合传输，兼容西门子、罗克韦尔等主流系统。
2）物流仓储：堆垛机、AGV小车的运动连接，适应频繁弯曲与振动工况。
3）食品饮料：IP67防护等级可承受冲洗环境，满足CIP清洗要求。
4）新能源装备：光伏串焊机、锂电池卷绕机内部高速信号传输。
5）机床行业：数控机床刀库、冷却液阀组等位置受限区域的直列式接线。
6）过程控制：石油化工现场仪表与DCS系统的冗余连接通道。
与其他产品对比：
| 对比项目 | 德国FESTO通用型连接电缆 | 普通M12预装线缆 |
| --- | --- | --- |
| 触点材料 | 镀金青铜（接触电阻≤8mΩ） | 镀锡铜（接触电阻≤20mΩ） |
| 护套耐磨性 | 100万次拖链测试无开裂 | 常规30万次后护套磨损 |
| 抗高频干扰 | 双层编织屏蔽，屏蔽效率≥90dB | 单层铝箔屏蔽，效率≤65dB |
| 电缆外径公差 | ±0.2mm，适配IP67密封圈 | ±0.5mm，易导致密封失效 |
| 温度等级 | -25°C~80°C，移动型-5°C~80°C | -10°C~60°C |
| 耐腐蚀等级 | CRC 2（中等耐腐蚀，通过96h盐雾） | 无明确等级，常见黄铜生锈 |
核心优势：
1）预装配工艺：出厂即完成注塑成型，无需现场焊接与焊锡，单根接线时间从15分钟降至2分钟。
2）线色编码遵循DIN 47100标准，无需标签支架即可快速识别芯线功能，减少误接率。
3）开放式电气接口2支持自定义控制器端接线，灵活适配不同品牌模块。
4）电缆直径6.3mm配合M12锁紧螺母，实现IP67完全密封，潜水深度1米保持30分钟无渗漏。
5）双路8芯独立屏蔽，满足EtherCAT/PROFINET等实时以太网协议对串扰的严格限制。
6）整体采用镀锡铜芯线，抗氧化能力比裸铜线延长3年以上。
选型与使用注意事项：
1）长度选择：2米标准款适用于机柜到阀岛距离，超出50米需计算电压降（每0.25mm2/30V时压降约0.1V/m）。
2）弯曲半径：固定安装时弯曲半径≥5倍电缆外径（32mm），移动时≥10倍外径（66mm），低于此值会导致芯线疲劳断裂。
3）安装扭矩：M12螺母拧紧扭矩应为0.6N·m，超扭矩可能损坏螺纹或导致触针偏移。
4）屏蔽接地：两端屏蔽层需通过金属外壳接PE，单端接地仅适用于低频信号，高频场景需双端接地。
5）环境限制：移动敷设时环境温度下限为-5°C，低于此温PUR护套变脆易裂。
6）兼容性验证：确认控制器端接口芯数（本电缆8芯全用），若对方接口仅使用4针，需选配适配器。
常见问题解答：
1）如何检测该电缆的屏蔽是否失效？
使用万用表电阻档测量屏蔽层与地之间，若大于5Ω或导通，则屏蔽层破损；或在20MHz频率下用示波器测信号噪声幅值，超过50mVpp说明屏蔽失效。
2）电缆可否用于拖链系统？
可以，但需确认拖链弯曲半径≥66mm，且电缆固定点间距≤0.3m，每分钟往复次数建议≤60次，实测寿命可达500万次以上。
3）芯线颜色与标准不符怎么办？
DIN 47100允许自定义排列，收货后24小时内可向供应商申请在线色码校验服务，支持扫描二维码获取真实线序图。
4）单根芯线断路如何快速排查？
使用时间域反射计（TDR）测试，8芯线缆中任意芯线断路点定位精度±10cm；或使用FESTO专用测试盒525616进行通断与绝缘电阻检测。
5）能否替换现有非标M12电缆？
需核对编码方式（A编码）、极性（直头/弯头）和线芯数（8芯）。本电缆为直列式插座，若原接口为直角式需加装转接头。
6）长期存储的环境要求？
建议温度15-25°C，湿度40-60%RH，避免阳光直射，原包装存放时间不超过3年，否则PUR护套可能老化变硬。
