安装单向节流阀订货号193144
费斯托节流阀的使用环境及安装方式
（1）费斯托festo节流阀安装位置，距地面要求有一定的高度，阀的上下要留有一定空间，
以便进行阀的拆装和修理。对于装有气动阀门定位和手轮的费斯托festo节流阀，
必须保证操作、观察和调整方便。
（2）费斯托festo节流阀应安装在水平管道上，并上下与管道垂直，一般要在阀下加以支撑，
保证稳固可靠。对于特殊场合下，需要费斯托festo节流阀水平安装在竖直的管道上时，
也应将费斯托festo节流阀进行支撑（小口径费斯托festo节流阀除外）。安装时，要避免给费斯托festo节流阀带来附加应力）。
（3）费斯托festo节流阀的工作环境温度要在（－30～+60）相对湿度不大于95%95%，
相对湿度不大于95%。
（4）费斯托festo节流阀前后位置应有直管段，长度不小于10倍的管道直径（10D），
以避免阀的直管段太短而影响流量特性。
（5）费斯托festo节流阀的口径与工艺管道不相同时，应采用异径管连接。
在小口径费斯托festo节流阀安装时，可用螺纹连接。阀体上流体方向箭头应与流体方向一致。

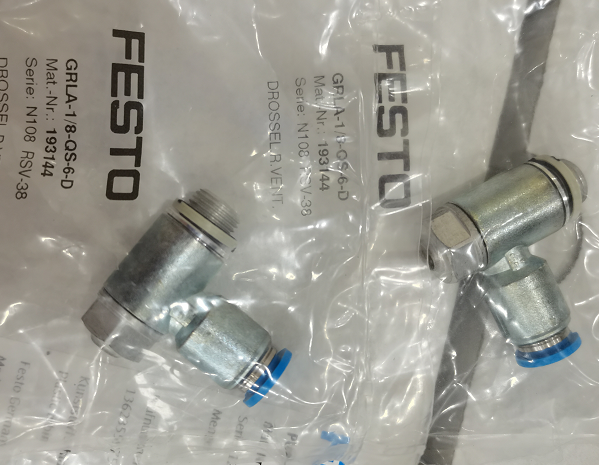

单向节流阀
GRLA-1/8-QS-6-D
193144短型号代码
GRLA
海事分类
参见证书
阀功能
排气单向节流功能
气接口，气口 1
QS-6
气接口，气口 2
G1/8
调节元件
一字圆头螺丝
安装方式
拧入
流量控制方向上的标准标称流量
185 l/min
封锁方向上的标准标称流量
160 l/min ... 240 l/min
环境温度
-10 °C ... 60 °C
安装位置
可选
符号
00991452
材料说明
RoHS 合规
密封件材料
NBR
释放环材料
POM
调节螺丝材料
黄铜
摆动接头材料
压铸锌
标称扭矩
3 Nm
标称紧固扭矩公差
± 10%
产品重量
22 g
旋入螺钉的材料
精制铝合金
铬化
工作压力完整温度范围
0.2 bar ... 10 bar
流量控制方向上的标准流量 6 -> 0 bar
370 l/min
止回方向上的标准流量 6 -> 0 bar
330 l/min ... 390 l/min
工作介质
压缩空气，符合 ISO 8573-1:2010 [7:4:4]
工作和先导介质说明
可用润滑介质工作（之后须一直润滑介质工作）
介质温度
-10 °C ... 60 °C
