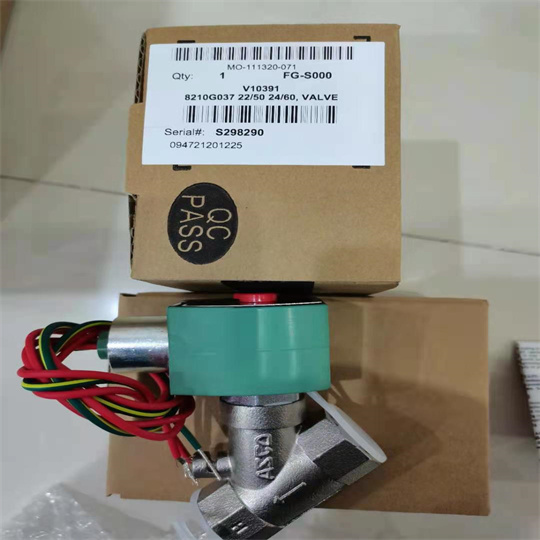

　　ASCO电磁阀技术文章EF8210G034-DC24V

　　特性

　　可变流量，与输入控制信号成比例。

　　阀门不需要小操作压力。阀门可以安装在任何位置。

　　电磁阀满足所有阀门的要求。

　　VANT EC指令一般压差见“规格”〔1巴＝100千帕〕

　　粘度21 CST（MM2/S）FL UID（Ⅳ）

　　温度范围（TS）（2）密封材料（Ⅳ）空气、

　　惰性气体、水，油-10°C至90°C fpm(fl uoro填充物)材料与流体(?)接触，

　　确保与材料接触的fl uid的相容性是垂直的黄铜体不锈钢BOD。

　　Y型不锈钢阀体AISI 303不锈钢芯管不锈钢芯不锈钢弹簧不锈钢环PTFE聚四氟乙烯阀座黄铜不锈钢 GB/T1487-1991

　　TELL密封件FPM FPM断片不锈钢电气特性F类连接器绝缘等级F型接头铲塞(电缆直径6-10 mm)连接器规范ISO 4400/E n 175301-803，

　　A型电气安全iec 335电气外壳保护模压IP 65(En 60529)标准电压dc(=)：24V(其他电压应要求)

　　阀门还可以提供丁腈橡胶(丁腈橡胶)、三元乙丙橡胶(乙丙橡胶)、

　　氯丁橡胶/氯丁橡胶(CR)和聚四氟乙烯(PTFE)密封件和带内嵌螺旋端子线圈的防水外壳。

　　保护级IP 67，CEE-10·防爆外壳，适用于ATEX指令94/9/EC第2-3类1/21-2/22区，

　　根据“NEMA”标准要求·电气外壳 DS有.安装支架

　　电子比例控制单元(目录编号：E908A001，见V 150)特性：-输入控制信号，

　　模拟量：0-10 V dc，0-20 mA或4-20 mA-adju

　　稳定线圈电流开关功能小于控制功能的2%可调斜坡控制可调频率输出电流独立于线圈电阻和电源VO。

　　根据ISO 4400/IP 65标准安装有铲子插头连接器的盒子。

　　其他管道连接可根据要求安装。电磁阀可以安装在任何一个p中。

　　OSITION不影响操作·黄铜和NPT 3/8不锈钢电磁阀在阀体上有2个安装孔

　　NPT 1/4不锈钢阀门标准配置支架

　　T 螺纹管连接是标准的：e=RP(ISO 7/1)；G=G(ISO 228/1)；B=NPT(ANSI 1.20.3)。

　　ASCO电磁阀技术文章EF8210G034-DC24V

功能特点

ASCO电磁阀EF8210G034-DC24V采用可变流量比例控制，输入信号0-10V或4-20mA对应0-100%开度，响应时间≤50ms，重复精度±0.5%。

阀芯采用不锈钢AISI303材质，耐腐蚀等级达NACE MR0175标准，适用含硫介质。

线圈绝缘等级F级，耐温155℃，电磁铁组件通过UL 429认证。

内置双向过滤网（100μm精度），避免颗粒堵塞，延长密封件寿命。

阀体表面处理：黄铜件镀镍，不锈钢件钝化，满足盐雾试验96小时无锈蚀。

接口兼容ISO 4400/EN 175301-803标准，可选M12×1快速接头，防护等级IP67。

适用范围

石化行业：天然气调压站、液压油回路（粘度≤21 cSt，温度-10℃~90℃）。

水处理系统：RO膜冲洗阀、超滤反洗阀，压差范围0.1~16 bar。

食品饮料：CIP清洗管路（密封材质可选EPDM，耐120℃蒸汽30分钟）。

精密机械：气动定位台、压力闭环调节，泄漏率≤0.1 L/min（6 bar空气）。

实验室自动化：微流量注射泵配套，CV值0.04~0.9可调。

与其他产品对比

| 对比项目 | ASCO EF8210G034-DC24V | 同品牌EF8310系列 | 市面常规比例阀 |
|---------|----------------------|----------------|--------------|
| 控制精度 | ±0.5%满量程 | ±1.0% | ±2.0% |
| 最大耐压 | 25 bar | 16 bar | 10 bar |
| 密封寿命 | 200万次（PTFE） | 100万次（NBR） | 50万次 |
| 温漂补偿 | 内置线圈电阻补偿 | 无 | 无 |
| 防爆等级 | ATEX II 2G Ex mb IIC T4 | II 3G | 无认证 |

核心优势

双模式斜坡控制：可设置0.5~30秒线性斜坡，避免流体冲击导致系统振荡。

模块化设计：线圈与阀体分离，更换线圈无需拆卸管路，维护耗时≤5分钟。

低功耗维持：保持功耗仅2.5W，符合IEC 61131-2标准，适配PLC直接驱动。

抗振动能力：通过IEC 60068-2-6正弦振动测试（5~500Hz，2g），适用于车载设备。

远程诊断：支持HART协议（需配E908A001单元），实时监测阀芯位置及线圈温度。

选型与使用注意事项

流体兼容性：丁腈橡胶密封件不适用于甲醇类溶剂，建议使用FPM或PTFE。

安装方向：水平安装时线圈朝上，避免冷凝水积聚；垂直安装时阀体不得倒置。

最小压差：实际压差需大于0.2 bar（空气/水），否则可能无法完全关闭。

电缆规格：供电线缆截面积≥0.75mm2，长度≤100m，避免压降超过≤5%。

防爆环境：需额外加装Ex d隔爆接线盒，确保接地电阻≤4Ω。

免维护周期：建议每50万次动作后检查密封件磨损量（允许最大变形量0.1mm）。

常见问题解答

比例阀输出流量不稳定怎么办？
检查输入信号是否受电磁干扰，建议使用屏蔽双绞线。若仍不稳定，校准零点和量程（使用24V直流电源，输入4mA时流量应为0.5 L/min±10%）。

线圈发热异常如何判断？
正常表面温度≤90℃；若＞130℃，可能因电压超限（允许±10%）或线圈匝间短路，需用万用表测量电阻值（24V型标准阻值48Ω±5%）。

阀芯卡涩常见原因？
介质中颗粒直径＞100μm会堵塞先导孔，可加装Y型过滤器（精度50μm）。若已卡死，拆解后用丙酮清洗配合超声波，禁止用钢丝刀刮擦。

防爆场所可带热插拔吗？
严禁带电拆卸线圈，必须先切断电源并等待5分钟（电容放电），否则可能产生火花。

寿命测试数据如何？
第三方实验室检测报告显示：在6 bar空气、频率1Hz工况下，PTFE阀座寿命可达1500万次，FPM密封件在80℃油中寿命800万次。
