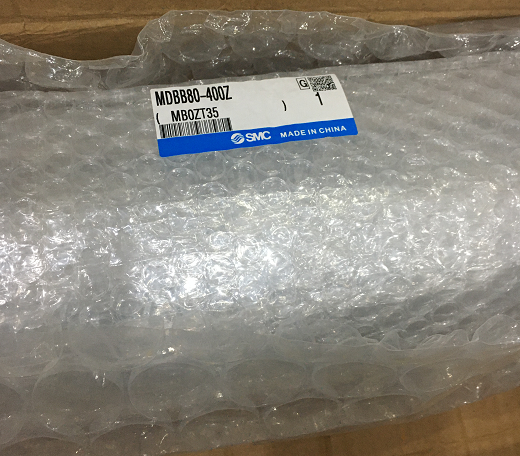

MDBB80-400Z 日本SMC双作用式汽缸
产品型号
MBB100-50
MBB80-125 MBB80-150
MBB80-175 MBB80-450
MBB80-200 MBB80-250
MBB80-300 MBB100-125
MBB80-350 MBB80-400
SMC MDBB80-350
SMC MDBB80-350Z
SMC MDBB80-360
SMC MDBB80-370
SMC MDBB80-620
SMC MDBB80-625
SMC MDBB80-635
SMC MDBB80-640
SMC MDBB80-375
SMC MDBB80-380
MBB80-500 MBB80-600
MBB80-700 MBB100-300
MBB80-800 MBB100-25
MBB100-75 MBB100-100
MBB100-150 MBB100-175
MBB100-200 MBB100-250
日本SMC的标准型双作用气缸
MB-Z 系列 气缸/标准型 单杆双作用
●由于缸盖形状的改变，质量大减轻10%
●设定了杆端安装件、或摆动脚座安装件的型号 (省去了分别订购气缸和支件的时间)
●带磁性开关 (MDB-Z系列: MDB，MDBW，MDBK，MDBKW，MDBB，MDB□Q)
描述
配管口径 3/8
形式 气压式
动作方式 单杆双作用
杆端形状 杆端外螺纹
杆端螺纹的种类 M
杆端螺纹尺寸 M22X1.5
低使用压力 0.05
高使用压力 1.0
保证耐压力 1.5
环境温度 -10℃～60℃
给油 不给油式
使用活塞速度 50～1000
杆侧缸盖材质 压铸铝
无杆侧缸盖材质 压铸铝
缸筒材质 铝合金
活塞杆材质 碳钢
活塞材质 铝合金
字段描述
内置磁环 D 内置磁环
安装方式 B 基本型
缸径 80 缸径 80mm
通口螺纹的种类 - Rc
气缸行程 400 气缸行程 400mm
气缸追记号 - 无防护套,气缓冲
行程调整标记 - 无
双行程标记 - 无双行程标记
气缸行程2 - 无气缸行程2
气缸追记号2 - 无防护套,气缓冲
附件1 - 无
附件2 - 无
缓冲垫材质 聚氨酯
杆端螺母材质 轧辊钢
活塞杆直径 25
0.2MPa理论推力IN 908
0.3MPa理论推力IN 1360
0.4MPa理论推力IN 1820
0.5MPa理论推力IN 2270
磁性开关型号 - 无磁性开关
磁性开关个数 - 2个 或 无
订制规格 - 标准
其他特性
SMC汽缸样本
⒈汽缸变形较大或漏汽严重的结合面，采用研刮结合面的方法
如果上缸结合面变形在0.05mm范围内，以上缸结合面为基准面，在下缸结合面涂红丹或是压印蓝纸，根据痕迹研刮下缸。如果上缸的结合面变形量大，在上缸涂红丹，用大平尺研出痕迹，把上缸研平。或是采取机械加工的方法把上缸结合面找平，再以上缸为基准研刮下缸结合面。汽缸结合面的研刮一般有两种方法：
⑴是不紧结合面的螺栓，用千斤顶微微推动上缸前后移动，根据下缸结合面红丹的着情况来研刮。这种方法适合结构刚性强的高压缸。
⑵是紧结合面的螺栓，根据塞尺的检查结合面的严密性，测出数值及压出的痕迹，修刮结合面，这种方法可以排除汽缸垂弧对间隙的影响。
⒉采用适当的汽缸密封材料.
MDBB80-400Z 日本SMC双作用式汽缸
功能特点：
1）MDBB80-400Z 日本SMC双作用式汽缸采用高强度铝合金缸筒与压铸铝缸盖，整体重量较旧型号减轻约10%，便于安装与维护。
2）内置磁环设计，配合磁性开关可实现位置检测，无需额外加装附件。
3）缸体内部采用无给油润滑技术，活塞密封件自润滑寿命超过5000km。
4）气缓冲结构可吸收高速运动冲击，减少终端振动，允许最大使用速度达1000mm/s。
5）活塞杆表面镀硬铬处理，耐腐蚀性符合ISO 8573-1标准，适用于潮湿环境。
6）杆端外螺纹M22×1.5，可直接连接标准安装件，降低选型与装配复杂度。
7）聚氨酯缓冲垫耐冲击、抗老化，在-10℃~60℃环境下保持弹性。
适用范围：
1）汽车零部件装配线中用于快速夹紧、定位及传送工件的工况。
2）食品包装机中执行推料、压膜动作，需频繁启停且无外部润滑污染。
3）电子元件测试夹具的气动驱动，要求低摩擦、高重复定位精度。
4）物流分拣系统的推杆装置，适应高速往复运动环境。
5）普通机械设备气动回路的标准动力单元，替代液压或电动执行器。
与其他产品对比：
| 对比项目 | SMC MDBB80-400Z | 同规格某国产A品牌 | 同规格某进口B品牌 |
|--------|---------------|-----------------|----------------|
| 缸体材质 | 铝合金+压铸铝 | 铝合金+压铸铝 | 铝合金+不锈钢 |
| 最低使用压力 | 0.05 MPa | 0.1 MPa | 0.05 MPa |
| 耐压能力 | 保证耐压1.5 MPa | 保证耐压1.2 MPa | 保证耐压1.5 MPa |
| 缓冲调整 | 气缓冲不可调 | 气缓冲可调 | 气缓冲不可调 |
| 磁性开关兼容性 | 通用SMC系列开关 | 专用接口 | 需转接支架 |
| 杆端螺纹标准 | M22×1.5 | M22×1.5 | M22×1.5 |
| 25℃下无润滑寿命 | ≥5000 km | ≥3000 km | ≥4000 km |
核心优势：
1）一体化设计：缸盖形状优化后螺栓数量减少，拆装时间缩短约30%。
2）气密性优秀：制造公差控制在ISO 15552标准内，漏气量低于0.5 L/min。
3）模块化扩展：可组合使用无杆侧安装件、摆动脚座，无需定制过渡件。
4）兼容多种介质：除压缩空气外，可耐受低黏度惰性气体。
5）批量一致性：全部出厂前经过0.8 MPa保压15 min测试，不合格率低于0.1%。
选型与使用注意事项：
1）安装时应保持活塞杆水平或竖直，避免侧向负载导致密封件偏磨。
2）建议在气源前端安装调压阀与油水分离器，过滤精度不低于25 μm。
3）缓冲针阀调整时需在无负载低速状态下进行，锁定后避免反向旋转。
4）工作压力不应超过1.0 MPa，长期超压会使铝合金缸体塑性变形。
5）若用于高频往复（>100次/min），推荐使用外部冷却风扇降低缸体温度。
6）带磁环型号安装磁性开关时，开关与传感器间隙应小于2 mm。
常见问题解答：
1）气缸运行中出现爬行现象如何解决？
首先检查气源压力是否波动超过5%，其次清除活塞杆污物；若无效则更换密封圈。
2）磁性开关无法检测到信号的可能原因？
确认开关与磁环极性匹配，安装距离标准为1.5±0.5 mm；若仍然无信号，需检查磁环是否退磁。
3）MDBB80-400Z能否用于直角推杆机构？
不建议直接使用，需通过导向杆组件转换为直线运动，防止活塞杆弯曲。
4）气缸使用多久需要更换密封件？
正常工况下每运行3000万次或3年建议更换一次密封包。
5）缸体外表面出现冷凝水如何处理？
检查环境湿度，在进气口加装干燥器；定期用干布擦拭并喷涂防锈油。
