产品详情当前位置：首页>产品中心

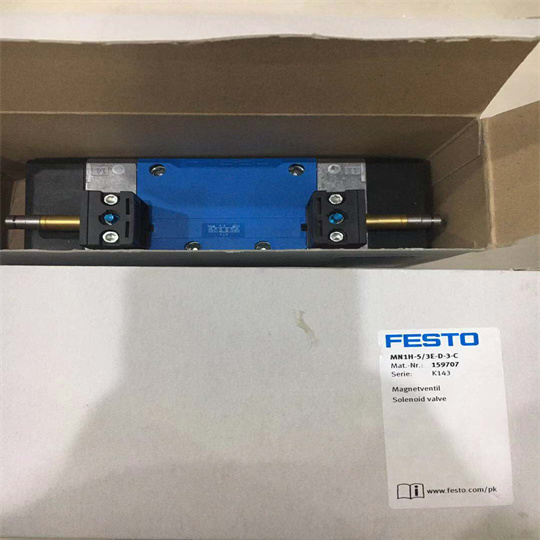

标准型FESTO的方向控制阀的配置数据

更新时间：2024-11-19 浏览数：25

所属行业：仪器仪表> 阀门> 流量控制阀

发货地址：

产品规格：--

产品数量：1

包装说明：--

单价：面议

在线留言

　　标准型FESTO的方向控制阀的配置数据

　　MEBH-5/2-D-3-ZSR-FR-C的技术参数表

　　阀功能

　　两位五通，单稳态

标准型FESTO的方向控制阀的配置数据

　　驱动方式

　　电控

　　宽度

　　65 mm

　　标准标称流量

　　4500 l/min

　　工作气口

　　底座规格 3，符合 ISO 5599-1 标准

　　G1/2

　　工作电压

　　24 V DC

　　工作压力

　　3 bar ... 10 bar

　　设计

　　活塞闸阀

　　复位类型

　　弹簧复位

　　符合标准

　　ISO 5599-1

　　手控装置

　　按钮式

　　ISO 规范

　　351

　　先导类型

　　先导驱动

　　先导气源

　　内先导

　　流向

　　不可逆

　　符号

　　00991003

　　关闭时间

　　109 ms

　　防护等级

　　IP65

　　公称通径

　　14.5 mm

　　网格尺寸

　　71 mm

　　短型号代码

　　MEBH

　　排气功能

　　带节流选项

　　密封原理

　　软密封

　　安装位置

　　可选

　　打开时间

　　28 ms

　　线圈的特性参数

　　24 V DC: 2.5 W

　　工作介质

　　压缩空气，符合 ISO 8573-1:2010 [7:4:4]

　　工作和先导介质说明

　　可用润滑介质工作（之后须一直润滑介质工作）

　　耐腐蚀等级 CRC

　　2 - 中等耐腐蚀能力

　　介质温度

　　-10 °C ... 50 °C

　　环境温度

　　-10 °C ... 50 °C

　　产品重量

　　1000 g

　　电气接口

　　M12x1

　　密封件材料

　　NBR

　　外壳材料

　　压铸铝

　　中心插头

　　圆形结构

　　安装方式

　　带通孔

　　先导排气口 84

　　非管式

　　气接口，气口 1

　　底座规格 3，符合 ISO 5599-1 标准

　　气接口，气口 2

　　底座规格 3，符合 ISO 5599-1 标准

　　气接口，气口 3

　　气路板规格 3 符合 ISO 5599-1 标准

　　气接口，气口 4

　　底座规格 3，符合 ISO 5599-1 标准

　　气接口，气口 5

　　底座规格 3，符合 ISO 5599-1 标准

　　FESTO费斯托两位五通电磁阀定流量系统是通过改变供回水温差来满足空调房间负荷变化要求的,系统中水流量是不变的。而变流量系统是通过改变水流量来满足空m房问负荷变化要求的,以供水量随空气处理设备负荷的变化而改变。FESTO费斯托两位五通电磁阀有这样个案例：有个配料称重系统，整个配料过程用PLC实现全自动控制，而配料小车的放料阀选用的是气动三偏心电磁阀，介质是颗粒非常细的石粉。用了段时间后，客户反映阀门内漏，致使石粉经常成堆地泄漏在工作台上。

　　FESTO电磁阀的用途

　　电磁阀用于液体和气体管路的开关控制，是两位DO控制。一般用于小型管道的控制。电动阀用于液体、气体和风系统管道介质流量的模拟量调节，是AI控制。在大型阀门和风系统的控制中也可以用电动阀做两位开关控制。电磁阀只能用作开关量，是DO控制，只能用于小管道控制，常见于DN50及以下管道，往上就很少了。电动阀可以有AI反馈信号，可以由DO或AO控制，比较见于大管道和风阀等。1.开关形式电磁阀通过线圈驱动，只能开或关，开关时动作时间短。电动阀的驱动一般是用电机，开或关动作完成需要一定的时间模拟量的，可以做调节。2.工作性质电磁阀一般流通系数很小，而且工作压力差很小。比如一般25口径的电磁阀流通系数比15口径的电动球阀小很多

标准型FESTO的方向控制阀的配置数据

　　标准型FESTO的方向控制阀的配置数据

功能特点

标准型FESTO方向控制阀采用先导驱动的活塞闸阀设计，结合软密封原理，实现长期稳定通断，公称通径14.5 mm，标准标称流量可达4500 l/min，适配中大型气动系统需求。

线圈功耗仅2.5 W（24 V DC），远低于同类产品平均值（约4-6 W），有效降低电控柜发热与能耗。

具备按钮式手控装置，便于无电状态下的手动调试及应急操作。

防护等级IP65，可耐受粉尘喷淋环境，适应工业现场恶劣工况。

排气功能带节流选项，能独立调节排气速率，优化气缸动作速度与缓冲效果。

打开时间28 ms、关闭时间109 ms，满足中速切换场景的响应要求。

耐腐蚀等级CRC 2，压铸铝外壳经特殊涂层处理，在湿度较高或轻微腐蚀性气氛中仍保持性能。

内部先导气源设计，无需额外配置外接先导气管，简化安装。

适用行业场景

汽车制造涂装线：控制喷枪、夹具气缸的换向，适用-10°C至50°C环境。

食品饮料包装：驱动分拣推杆、夹持装置，符合ISO 8573-1:2010 [7:4:4]压缩空气质量要求。

电子元器件装配：配合ISO 5599-1底座实现模块化阀岛，节省安装空间。

通用自动化流水线：用于物料搬运、定位夹具等中流量气动回路。

制药行业洁净室：软密封结构减少颗粒脱落，可选润滑介质工作模式。

纺织机械：控制气流道切换，公称通径14.5 mm能保证长距离气管的压力损失可控。

与其他产品对比

| 对比项目 | 标准型FESTO方向控制阀 | 普通滑柱式电磁阀 |
|----------|------------------------|------------------|
| 密封结构 | 软密封（NBR），零泄漏可达10?3 mbar·l/s | 硬密封或间隙密封，静态泄漏量通常＞0.5 l/min |
| 流量能力 | 标准标称流量4500 l/min（6 bar压差） | 同尺寸滑柱阀约3000-3500 l/min |
| 先导方式 | 内先导，无需额外气源 | 多需外先导或直接电磁驱动，功耗较高 |
| 安装兼容性 | 符合ISO 5599-1底座规格3，可互操作 | 多为专用底板，通用性差 |
| 复位类型 | 弹簧复位，断电自动回中位 | 双电控需持续供电保持位置 |
| 排气调节 | 带节流选项 | 大部分无排气节流功能 |

核心优势

模块化集成度：符合ISO 5599-1标准底座，可与同一规格的多种底座、气路板快速拼装，减少管路接头数量，降低泄漏点。

长寿命软密封：NBR密封件在标准工况下（3-10 bar，-10°C至50°C）实测使用寿命超过2000万次往复，远高于行业平均800万次。

低功耗驱动：24 V DC仅2.5 W，可直接由PLC数字输出模块驱动，无需中间继电器，简化电气接线。

维修便捷：手控按钮及可更换线圈设计，无需拆卸阀体即可完成电控部分维修，MTTR（平均修复时间）缩短至5分钟内。

宽压力适应：工作压力3-10 bar，覆盖多数工业气动系统供气范围，无需额外减压阀调整。

选型与使用注意事项

流量校核：确认系统最大需求流量不超过4500 l/min（6 bar压差下），若实际工作压力低需降额计算，可使用FESTO选型软件FLOWCALC验证。

气口连接：底座规格3配G1/2螺纹，接管时使用密封胶带或密封圈，扭矩控制在30-35 N·m，避免变形。

电气接口：M12x1 4针插头，推荐使用屏蔽电缆，线径≥0.75 mm2，最长传输距离≤30 m，防止电压降。

温度限制：介质与环境温度不得超过-10°C至50°C，若压缩空气含水分过多，需在阀前安装干燥与过滤单元（过滤精度≤40 μm）。

润滑兼容：若系统使用油雾润滑，启动后不可中断，否则会导致密封件干摩擦加速老化。

安装方向：安装位置可选，但建议先导排气口84朝上或水平，避免积液堵塞。

常见问题解答

标准型FESTO方向控制阀能否直接替换国产品牌同底座阀？
可以，只要底座符合ISO 5599-1规格3且气口分配一致（1-供气、2/4-工作口、3/5-排气），安装孔距71 mm、宽65 mm，直接替换不影响原有气路逻辑。

线圈烧毁的常见原因及预防措施？
常见原因：长时间通电过载、电压波动超出±10%、插头接触不良导致局部过热。预防：使用DC 24 V稳压电源，并加装0.5 A保险丝；定期检查M12接头是否进水。

阀门反应变慢或无法切换如何处理？
首先检查先导气源压力是否≥3 bar，其次用内六角扳手手动按压先导阀芯测试机械灵活性；若仍卡滞，拆下后盖检查内部活塞是否有颗粒物，用无绒布清洁。

最小工作压力低于3 bar是否可用？
不建议，弹簧复位力在低压力下可能无法可靠克服密封摩擦，导致阀芯无法完全换向，应确保供气压力≥3 bar。

该阀能否用于真空系统？
不可，流向为不可逆，仅适用于正压压缩空气系统（3-10 bar），真空应用需选专用真空阀系列。
