所属行业：机械设备> 气动元件(机械、工业制品、行业设备)> 气源处理器
发货地址：
产品规格：--
产品数量：1
包装说明：--
单 价：面议

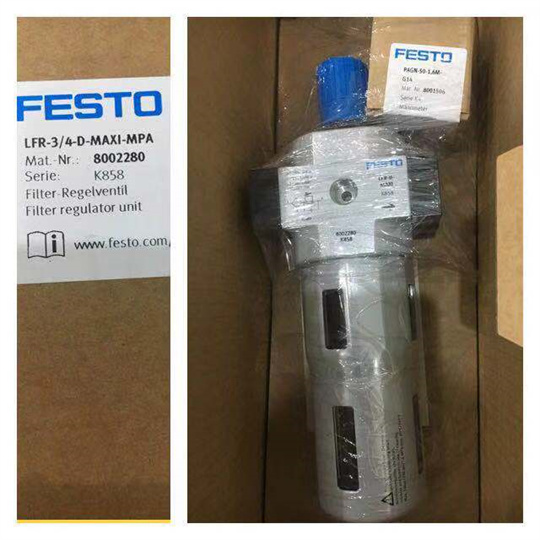

德国FESTO费斯托气源处理装置自动排水
FRC-1/8-D-7-MINI-A-MPA
MSB4-1/4-FRC1:J5M1 气源处理组件 531109
MSB4-1/4-FRC4:J8M1 气源处理组件 531115
MSB4-1/4-FRC5:J1M1 气源处理组件 531117
MSB4-1/4-FRC6:J2M1 气源处理组件 531119
MSB4-1/4-FRC2:J6M1 气源处理组件 531111
MSB4-1/4-FRC3:J7M1 气源处理组件 531113
MSB4-1/4-FRC7:J3M1 气源处理组件 531121
MSB4-1/4-FRC8:J4M1 气源处理组件 531123
8002344的数据参数
规格
Mini
短型号代码
FRC
系列
D
控制锁
可锁定旋转手柄
安装位置
垂直 +/-5°
冷凝水排放装置
全自动
设计
带压力表的过滤减压阀
标准比例油雾器
大冷凝容积
22 ml
过滤等级
40 μm
保护罩
金属保护罩
符号
00991509
安装方式
管式安装
带附件
气接口，气口 1
G1/8
气接口，气口 2
G1/8
材料说明
RoHS 合规
外壳材料
压铸锌
碗罩材料
PC
FESTO气源处理器的安装方法：
1、过滤器排水有压差排水与手动排水二种方式。手动排水时当水位达到滤芯下方水平之前必须排出。
2、压力调节时，FESTO气源处理器的安装方法与优点解析FESTO气源处理器的安装方法与优点解析FESTO气源处理器的安装方法与优点解析FESTO气源处理器的安装方法与优点解析FESTO气源处理器的安装方法与优点解析FESTO气源处理器的安装方法与优点解析FESTO气源处理器的安装方法与优点解析在转动旋钮前请先拉起再旋转，
输出力以及工作速度的调节非常容易。气缸的动作速度一般小于1M/S，FESTO气源处理器的安装方法与优点解析FESTO气源处理器的安装方法与优点解析FESTO气源处理器的安装方法与优点解析FESTO气源处理器的安装方法与优点解析FESTO气源处理器的安装方法与优点解析FESTO气源处理器的安装方法与优点解析FESTO气源处理器的安装方法与优点解析比液压和电气方式的动作速度快。
压力表（模拟）或压力显示器（数字）
带压力表
工作压力
2 bar ... 12 bar
压力调节范围
0.5 bar ... 7 bar
大压力迟滞
0.2 bar
标准标称流量
800 l/min
工作介质
压缩空气，符合 ISO 8573-1:2010 [7:9:-]
惰性气体
工作和先导介质说明
可用润滑介质工作（之后须一直润滑介质工作）
耐腐蚀等级 CRC
2 - 中等耐腐蚀能力
输出口空气纯净度等级
压缩空气，符合 ISO 8573-1:2010 [7:8:-]
惰性气体
介质温度
-10 °C ... 60 °C
环境温度
-10 °C ... 60 °C
产品重量
660 g
德国FESTO费斯托气源处理装置自动排水
功能特点：
1）德国FESTO费斯托气源处理装置自动排水采用浮球式机械排水结构，无需电力驱动，在系统运行时可持续排放冷凝水，避免水汽进入下游管路。
2）集成过滤精度40μm的烧结铜滤芯，可拦截压缩空气中90%以上的液滴和固体颗粒，符合ISO 8573-1:2010 [7:9:-] 初始等级要求。
3）压力调节采用平衡式膜片结构，设定点稳定，迟滞控制在0.2 bar以内，保证气动元件工作压力波动小于±1%。
4）油雾器采用标准比例调节阀，供油量可在0-50滴/分钟范围内无级调整，适配不同耗油量负载。
5）金属保护罩耐冲击，通过2米高度自由跌落测试，滤杯材质为聚碳酸酯（PC），透明可视内部滤芯状态和油位。
6）额定流量800 l/min（6 bar时），流道优化设计使压降损失低于0.2 bar，适合中速气缸及换向阀供气。
7）全系列标配可锁定旋转手柄，防误操作，符合ISO 12100安全标准。
8）整机重量仅660 g，支持管式安装，节省柜体内部空间。
适用范围：
1）适用于自动化生产线气动系统的主气源或分支气源，如包装机械、装配线、机器人气爪的供气前置处理。
2）可用于洁净环境要求不苛刻的食品加工、塑料成型、木材加工等行业，提供除水、调压、润滑一体化方案。
3）特别适合频繁启停、间歇供气的场景，自动排水功能可在停机时仍排出冷凝水，防止水锤和腐蚀。
4）工作环境温度-10℃至60℃，相对湿度≤95%无凝露，室内及有遮挡的室外均可安装。
5）气接口G1/8，可匹配内径6 mm或8 mm尼龙管，通过快插接头快速连接。
与其他产品对比：
| 对比项目 | FESTO FRC系列自动排水型 | 普通手动排水型气源处理组件 |
| --- | --- | --- |
| 排水方式 | 全自动浮球式，无外部驱动 | 手动旋钮或按压式，需人工巡检 |
| 排水周期 | 每5-10秒自动排出2-5 ml冷凝水 | 取决于操作频率，平均每班排水1-2次 |
| 滤芯更换提示 | 压差表或观察窗口颜色变化 | 无提示，依赖经验判断 |
| 压力调节重复精度 | ≤±0.1 bar（同温度同负载） | 通常±0.3 bar |
| 防护等级 | IP54（含保护罩） | IP40（透明罩无防护） |
| 适用介质 | 压缩空气、惰性气体，允许有/无油 | 同，但手动排水不耐持续水流 |
| 典型维护周期 | 每6个月检查自动排水阀，每年更换滤芯 | 每3个月清洁滤杯，每6个月检查密封件 |
核心优势：
1）全自动排水免人工操作，降低管理成本，尤其适合无人值守或夜班运行的生产线，减少因冷凝水过多导致气动元件故障的风险。
2）模块化设计，单个组件即可实现过滤、减压、油雾与排水四项功能，节省60%以上安装空间和管路接头数量。
3）出口压力稳定，不同流量下压力波动小于0.05 bar，保证气缸运动速度一致性，提升产品质量。
4）外壳材料选用压铸锌，耐盐雾腐蚀，通过72小时中性盐雾测试；密封件采用丁腈橡胶（NBR），耐油耐老化。
5）支持在线维修，滤芯、自动排水阀、调压弹簧等均可单独更换，无需拆卸整组，减少停机时间。
6）可升级配置数字压力显示器（选配），实现远程压力监控与报警。
选型与使用注意事项：
1）安装时必须保持垂直，倾斜角不超过±5°，否则自动排水阀无法正常关闭，造成漏气。
2）使用前应确认气源含尘量不超过ISO 8573-1:2010 [7:9:-]，若超过需加装前置粗过滤器。
3）压力调节步骤：先拉出旋钮，顺时针转动增加压力，设定后压入锁定；禁止反向使用工具暴力旋转。
4）自动排水阀内部弹簧预压不可自行调整，若排水不畅，应清洁阀座或更换整个排水组件。
5）油雾器首次加油时，需将油杯拧下，注入ISO VG 32等级润滑油至杯体刻度线，拧紧后再通气压。
6）若系统长期不用（超过30天），应关闭进气并手动排空管路及滤杯内冷凝水，防止滋生微生物。
7）输出口空气纯净度等级符合ISO 8573-1:2010 [7:8:-]，若需更高要求（如颗粒≤1 μm），可串联精过滤器。
常见问题解答：
1. FESTO自动排水气源处理装置能否用于含微量油雾的压缩空气？
答：可以。该装置本身允许在有油介质下工作，但需注意油雾会附着在滤芯上，缩短滤芯寿命，建议每3个月检查滤芯压差。
自动排水阀出现连续漏气如何解决？
答：通常原因是浮球或阀芯卡有杂质。可关闭进气，拆下排水阀用蒸馏水冲洗阀芯，若仍无效则更换密封圈或整个排水阀组件（订货号需根据具体型号查询）。
压力表指针抖动，无法稳定设定值怎么办？
答：首先检查调压手柄是否完全锁定，其次确认膜片无破损；若进气流量波动大于30%，需在调压器前增加储气罐以缓冲。
油雾器不出油，但油杯内油量充足，原因是什么？
答：可能原因包括：油雾器滴油嘴堵塞、流量过低未达到起雾流量（需大于50 l/min）、或油杯未拧紧导致负压不足。依次检查进气管路流量、清洗滴油嘴并重新拧紧油杯。
该组件能否水平安装？
答：不建议。水平安装会导致自动排水阀浮球倾斜，无法正常密封，同时油雾器滴油方向偏移，造成供油不稳定。必须垂直安装。
