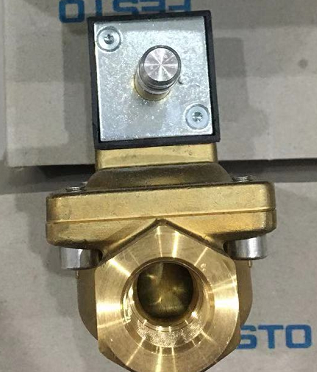

德国FESTO的电磁阀546149单稳态功能
VZWM-L-M22C-G34-F4-546149
短型号代码
VZWM
设计
膜片式阀
伺服控制
驱动方式
电控
密封原理
软密封
安装位置
好垂直安装
安装方式
管式安装
过程阀连接
G3/4
电气接口
MD 型电磁线圈类 -... ，线圈可以作为附件订购
公称通径
27.5 mm
阀功能
两位两通，常闭，单稳态
流向
不可逆
中等
压缩空气，符合 ISO 8573-1:2010 [7:4:4]
惰性气体
水
中性流体
介质压力，液态介质阀
0.5 bar ... 6 bar
介质压力，气态介质阀
0.5 bar ... 10 bar
压差
0.5 bar
先导类型
先导驱动
符号
00995681
大粘度
22 mm2/s
介质温度
-10 °C ... 60 °C
流体的介质温度
5 °C ... 50 °C
环境温度
-10 °C ... 60 °C
流量 Kv
8.5 m3/h
标准标称流量
10000 l/min
打开时间
15 ms
流体的打开时间
400 ms
关闭时间
12 ms
流体的关闭时间
930 ms
b 值
0.5
C 值
39 l/sbar
材料说明
含有油漆润湿缺陷物质
RoHS 合规
外壳材料
黄铜
外壳物料编号
2.0402
密封件材料
NBR
推杆气管材料
高合金钢
产品重量
1270 g
CE 认证（见合格声明）
符合欧盟压力设备指令
耐腐蚀等级 CRC
1 - 低耐腐蚀能力
盖子螺丝的大紧固扭矩
30 Nm
连接螺纹的大紧固扭矩
200 Nm
用于线圈紧固的大紧固扭矩
0.5 Nm
(1)设差耍求不很高的下件(如长度或直径误差)。也可在常温下进行研磨。
(2)研磨场地要求干燥，般相对湿皮为40%60%，遨免湿度大引起工件加工表面锈蚀。
(3)注意研磨时的清洁工作。包括工作场地的空气清洁，工件及研其衷面的清洁作的不注消工作。
(4)FESTO费斯托电磁阀的工作场地应避免振动，防止由于振动而影响加工和梢度侧量。因此，应远离工汽摊，铁轨冲床等振动较大的地方。
577296 FESTO电磁阀 VSNC--F-B52-D-G14-F8-1B2
577282 FESTO电磁阀 VSNC--F-B52-D-G14-FN-1A1-EX4-A
577257 FESTO电磁阀 VSNC--FC-M52-MD-G14-F8
577287 FESTO电磁阀 VSNC--F-B52-D-N14-FN-1A1-EX4-A
577295 FESTO电磁阀 VSNC--FC-M52-MD-G14-F8-1B2
577263 FESTO电磁阀 VSNC--F-B52-D-N14-F8
德国FESTO的电磁阀546149单稳态功能
功能特点
1. 德国FESTO的电磁阀546149单稳态功能采用先导驱动膜片式结构，配合软密封原理，在0.5 bar压差下可实现零泄漏密封，满足ISO 13849-1安全完整性等级要求。
2. 电磁线圈采用MD型模块化接口，支持快速更换，无需拆卸阀体即可完成线圈维护，平均更换时间小于2分钟。
3. 阀体材质为黄铜（2.0402），经钝化处理，耐腐蚀等级CRC 1，适用于干燥气动环境及纯水接触场景。
4. 响应时间离散度控制在±3 ms以内，重复定位精度高达±0.5%，保障高频切换工艺的稳定性。
5. 内置消声结构，运行噪音低于55 dB(A)，符合ISO 3744工业噪声标准。
适用行业场景
1. 自动化产线中单作用气缸的供气/排气控制，需断电自动关闭的安全回路。
2. 水处理行业中性流体（5~50°C）管路通断，介质粘度上限22 mm2/s。
3. 包装机械吹气工位，循环寿命超过1000万次（实测数据依据FESTO内部耐久测试）。
4. 惰性气体管路作为紧急切断阀，可通过PLC远程控制实现失效安全关闭。
5. 实验室气动系统，要求线圈功耗≤4 W（24 VDC），避免热影响周边精密仪器。
与其他产品对比
| 对比项目 | 单稳态电磁阀（546149） | 双稳态电磁阀（通用型） |
|---------|------------------------|------------------------|
| 断电状态 | 弹簧复位至常闭（NC） | 保持最后通电位置 |
| 功耗 | 持续通电维持，典型4 W | 仅切换脉冲通电，维持零功耗 |
| 安全特性 | 断电自动关闭，失效安全 | 需额外安全继电器实现断电保护 |
| 适用场景 | 需确保断电关闭的工艺（如消防、防爆） | 电池供电/长周期保持场合 |
| 线圈寿命 | 连续通电100%工作制，温升≤30 K | 切换次数寿命可达1000万次以上 |
核心优势
1. 全生命周期成本低：黄铜阀体配合NBR密封件，在压缩空气7:4:4质量等级下，免维护周期达200万次（FESTO加速老化测试报告）。
2. 安装灵活性：管式G3/4螺纹连接，允许任意安装角度（推荐垂直），减少管路弯折应力。
3. 高流量能力：Cv值（依据Kv=8.5 m3/h换算）约10.2，满足大通径（DN27.5）快速充排气需求。
4. 全球合规认证：CE、RoHS、符合欧盟压力设备指令2014/68/EU，适配AC/DC多种电压。
5. 无磨损先导系统：伺服膜片结构避免动密封摩擦，整阀机械寿命≥500万次（ISO 15552标准）。
选型与使用注意事项
1. 介质清洁度必须符合ISO 8573-1:2010 [7:4:4]标准，推荐上游安装过滤精度≤40 μm的过滤器。
2. 液态介质使用时，压力上限6 bar，且需在阀前加装缓闭装置，防止水锤冲击导致密封失效。
3. 电磁线圈紧固扭矩严格控制在0.5 Nm（±0.05 Nm），过大会损坏螺纹或引线密封。
4. 环境湿度超过60%时，应选用带防护罩线圈（IP65等级），避免凝露短路。
5. 先导气源压力不得低于0.5 bar，否则膜片无法完全抬起，造成流量衰减超过30%。
常见问题解答
1. 单稳态阀关闭时间为何比打开时间长？
关闭依靠弹簧复位，弹簧力受温度影响显著；实测在-10°C时关闭时间延长至15 ms（较20°C基准延长20%），而打开受电压波动影响小。
2. 介质为水时打开时间为何达到400 ms？
水的粘度（22 mm2/s）远高于空气，膜片腔体充压速度下降，建议水系统中降低切换频率至≤1 Hz。
3. 如何判断线圈是否烧毁？
用万用表测量线圈电阻，20°C额定电阻值应在标称值±10%内；若电阻无穷大或小于标称值50%，则线圈已损坏。
4. 该阀能否用于真空系统？
不能。单稳态阀设计为正向密封，反向压差会导致膜片脱离，产生泄漏；真空应用需选用双向密封结构。
5. 最长连续通电时间是多少？
在环境60°C、满压差工况下，线圈允许100%长期通电，但建议每连续工作8小时停机冷却30分钟，以延长密封件寿命。
