供应德国FESTO过滤减压阀

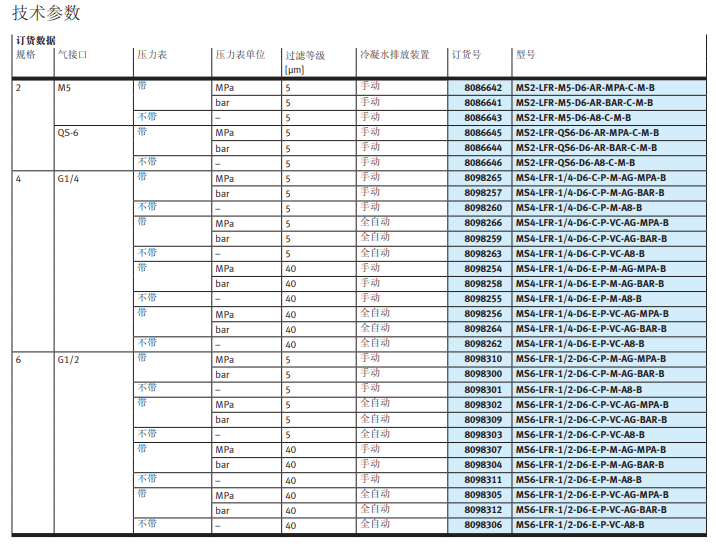

技术参数
主要技术参数
气接口 1 G1/2 G1/4 M5 QS-6
规格 6 4 2
气接口 2 G1/2 G1/4 M5 QS-6
额定流量 4750 ... 5300 l/min 1500 ... 1700 l/min 140 l/min 310 l/min
压力范围 MPa 0.03 ... 0.7 MPa –
压力范围 psi 4.35 ... 101.5 psi –
压力范围 0.3 ... 7 bar 0.5 ... 7 bar
压力迟滞 0.035 MPa 0.05 MPa –
压力迟滞 5.075 psi 7.25 psi –
压力迟滞 0.35 bar 0.5 bar 0.25 bar
结构特点 过滤减压阀，带压力表，过滤减压阀不带压力表, 直接控制活塞
滑阀
过滤减压阀，带压力表，过滤减压阀不带压力表
调节功能 输出压力恒定，带二级排气通道，带回流
安装方式 可选:面板式安装、管式安装、附件安装
安装位置 垂直 +/- 5°
防篡改 带锁的旋转把手
压力显示 预置G1/8接口的压力表
过滤等级 5 μm, 40 μm 5 μm
输出空气的纯净度 压缩空气，符合 ISO 8573-1:2010 [6:4:4], 压缩空气，符合 ISO
8573-1:2010 [7:4:4]
压缩空气，符合 ISO 8573-1:2010 [6:4:4]
冷凝水排放装置 全自动、手动按钮、手动旋转 手动旋转
工作和环境条件
气接口 1 G1/2 G1/4 M5 QS-6
规格 6 4 2
工作压力 0.1 ... 1 MPa 0.1 ... 0.8 MPa
工作压力 14.5 ... 145 psi –
工作压力 1 ... 10 bar 1 ... 8 bar
环境温度 -5 ... 50°C
介质温度 -5 ... 50°C
贮存温度 -5 ... 50°C
耐腐蚀等级 CRC 1) 1 - 耐腐蚀等级低
1) 耐腐蚀等级 CRC 1，符合 Festo FN 940070 标准
低度耐腐蚀能力。运输和贮存防护。也适用于不可见的内部区域或位于盖子下面的元件（如，气缸耳轴）。
重量
气接口 1 G1/2 G1/4 M5 QS-6
规格 6 4 2
产品重量 578 ... 589 g 204 ... 216 g 42.3 ... 47.3 g 40 ... 45 g
材料
气接口 1 G1/2 G1/4 M5 QS-6
规格 6 4 2
壳体材料 增强型聚酰胺 PA
旋转把手材料 POM
阀材料 POM 精制铝合金, NBR
膜片材料 – NBR
弹簧材料 高合金钢, 镀锌钢 高合金钢
滤芯材料 PE
材料注意事项 RoHS 合规
主要特性
概述
紧凑轻量化设计，适用于直接安装或动态应用场合
? 稳定的调节特性
? 带二级排气
? 输出压力恒定，带回流，带二级排气
? 可锁定旋转把手，可防误操作
功能
? 用于连续、准确地调整所需的工作压力
? 减压阀用于保持工作压力基本恒定，使下游元件不受气源网络中压力变化和耗气量的影响
气动连接
根据结构规格，可以选择不同类型的气接口:
? 内螺纹接口
? 集成快插接头
压力 [bar]
可以设置以下调压范围:
? 用于 MS2-...: 0.5 ... 7 bar
? 用于 MS4-... 和 MS6-...: 0.3 ... 7 bar
压力表
订购减压阀时可选带或不带压力表。压力表接口螺纹为 G1/8
显示单位
使用内置压力表，可选刻度单位。单位可供选择 [MPa], [Bar] / [PSI]*
过滤等级 [μm]
过滤等级可选 5 μm 和 40 μm
冷凝水排放装置
冷凝水排放装置可选:
? 手动
? 全自动，常闭
