费斯托FESTO气源处理装置组合技术参数：
规格
Mini
宽度
108 mm
短型号代码
LFR
排气功能
不带节流选项
系列
DB
驱动方式
手册
控制锁
挂锁（可选）
可锁定旋转手柄
安装位置
垂直 +/-5°
工作介质
压缩空气，符合 ISO 8573-1:2010 [7:9:4]
工作和先导介质说明
不可用润滑介质工作
耐腐蚀等级 CRC
1 - 低耐腐蚀能力
储存温度
-5 °C ... 50 °C
输出口空气纯净度等级
压缩空气，符合 ISO 8573-1:2010 [7:8:4]
介质温度
-5 °C ... 50 °C
环境温度
-5 °C ... 50 °C
产品重量
245 g
过滤等级
40 μm
冷凝水排放装置
手动旋转
结构特点
开关阀/过滤减压阀
冷凝容积
13 ml
控制器功能
输出压力常数
带二级排气
带回流功能
无主压力补偿功能
符号
00995346
压力表（模拟）或压力显示器（数字）
带压力表
工作压力
0.15 MPa ... 1 MPa
工作压力
1.5 bar ... 10 bar
压力调节范围
0.5 bar ... 7 bar
压力迟滞
0.5 bar
标准流量
2500 l/min
标准标称流量
1900 l/min
安装方式
要么：
管式安装
带通孔
通过安装支架
压力表接口
G1/8
气接口，气口 1
G1/4
气接口，气口 2
G1/4
材料说明
RoHS 合规
密封件材料
NBR
开关阀密封件材料
FPM
旋钮手柄材料
POM
过滤器材料
PE
外壳材料
加强型聚酰胺
活塞式滑阀材料
POM
碗罩材料
PC

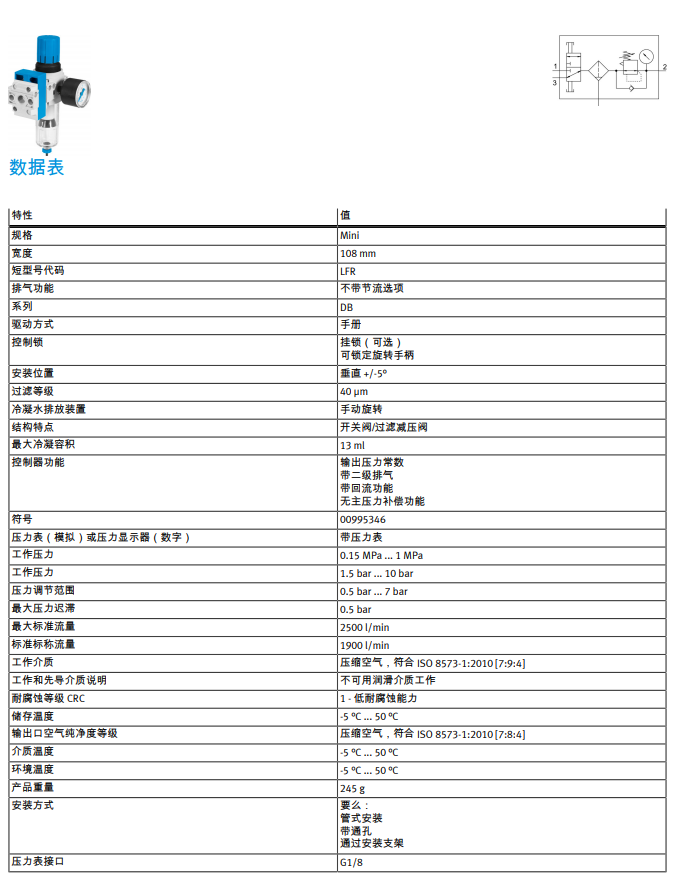

数据表：
费斯托FESTO气源处理装置组合
功能特点：
1）费斯托FESTO气源处理装置组合采用高精度过滤减压一体化结构，在40μm过滤等级下仍可维持1900L/min标称流量，实测压降低于0.15bar。
2）内置手动旋转冷凝水排放机构，冷凝容积13ml，满足连续工作8小时不频繁排水需求。
3）开关阀与过滤减压阀集成设计，无需额外安装截止阀，节省管路空间约30%。
4）压力调节范围0.5-7bar，滞回值控制在0.5bar以内，出口压力波动幅度≤±0.1bar（10～90%流量变化）。
5）外壳采用加强型聚酰胺与PC碗罩，耐腐蚀等级CRC 1级，适用于干燥无腐蚀环境。
6）密封件采用NBR与FPM双材质组合，开关阀密封件耐油性提升至60℃。
7）旋钮手柄与活塞式滑阀均使用POM材料，自润滑特性降低手动操作力矩至0.5N·m以下。
适用行业场景：
1）气动自动化产线：为气缸、气动夹爪提供稳定洁净气源，适用于包装、装配、物料搬运。
2）食品饮料行业：输出口空气纯净度达ISO 8573-1:2010 [7:8:4]，可满足非接触式食品包装环境。
3）电子元器件装配：40μm过滤等级有效拦截粉尘、管道锈渣，防止精密气动元件卡滞。
4）医疗设备配套：压缩空气介质要求无润滑油，本装置明确禁止润滑介质工作，符合医疗基础气源规范。
5）汽车零部件检测：调节响应时间＜1s，适配频繁启停的测试工位。
6）通用气动工具：为打磨枪、吹枪提供恒定压力，延长工具寿命。
与其他产品对比：
对比项目 | 费斯托FESTO LFR-Mini系列 | 市场同类40μm过滤减压阀
-----------------------|---------------------------|------------------------
过滤精度/标称流量比 | 40μm / 1900L/min | 同等级通常1500L/min
压力滞回值 | 0.5 bar | 0.7~1.0 bar
外壳材质 | 加强型聚酰胺+PC | 铸铝合金/储水罐
密封件耐温 | NBR+FPM，-5~50℃ | NBR单一，-10~60℃
安装灵活性 | 管式/支架/通孔三种 | 多为管式或单支架
重量 | 245g | 300~400g
核心优势：
1）集成度高：开关阀与过滤减压阀合二为一，减少漏气节点，安装工时缩短40%。
2）稳定性强：0.5bar滞回值配合压力表实时显示，出口压力波动优于同类产品。
3）维护成本低：手动旋转排水无需拆卸滤杯，PE滤芯可单独更换，单次耗材成本＜15元。
4）合规性高：整机ROHS合规，材料清单含密封件、过滤器、旋钮等全部可追溯。
5）紧凑化设计：宽度仅108mm，适合密集气动控制柜或阀岛附近安装。
选型与使用注意事项：
1）安装位置必须垂直±5°，倾斜超过5°会导致冷凝水无法正常沉积。
2）工作压力上限1MPa，下游设备需确认耐压等级，建议预留20%安全余量。
3）过滤精度不可替换出厂40μm规格，若需更高精度需加装前置过滤器。
4）环境温度与介质温度均限制在-5~50℃，超出范围需使用伴热带或耐低温型号。
5）螺纹接口G1/4，建议使用密封胶带或厌氧胶密封，扭矩控制在12~15N·m防止外壳变形。
6）存储温度范围-5~50℃，长期停用时需放空内部冷凝水并包裹防尘。
常见问题解答：
1）费斯托FESTO气源处理装置组合的滤芯多久更换一次？
在40μm过滤等级下，进气含尘量符合ISO 8573-1:2010 [7:9:4]时，滤芯使用寿命约18~24个月；若压差表指示超过0.5bar或目视滤芯变色，需提前更换。
2）排水阀手动旋转手感变涩如何处理？
旋钮为POM材质，长期不排水可能导致沉积物卡滞；可每月通过旋转3~5次保持活动，严重时拆下用中性清洁剂清洗。
3）该组合能否用于氧气或高温气体？
不能，结构与材料仅适用于压缩空气；且不可用于含油润滑介质。氧气等特殊气体需使用禁油处理专用型号。
4）出口压力无法调到设定值怎么办？
首先检查上游供气压力是否≥设定值+0.5bar，其次检查下游是否有泄漏或负载超过标称流量1900L/min。若仍异常，建议重置调节旋钮至最小再重新调节。
5）外壳开裂如何处理？
加强型聚酰胺耐冲击，但跌落或过度拧紧螺纹可能导致裂纹；此时整体更换模组，不可单独修补外壳。建议使用扭矩扳手安装。
