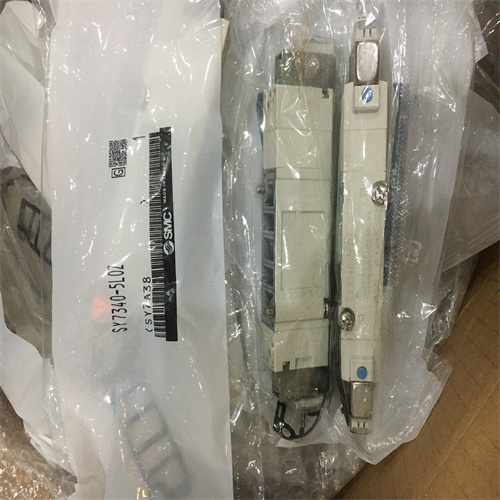

日本SMC电磁阀技术参数SY7340-5L0Z
主要特点：
7、SMC电磁阀对介质洁净度有较高要求，含颗粒状的介质不能适用，如属杂质须先滤去。另外，粘稠状介质不能适用，而且，特定的产品适用的介质粘度范围相对较窄。
8、SMC电磁阀型号多样，用途广泛。电磁阀虽有先天不足，优点仍十分突出，所以就设计成多种多样的产品，满足各种不同的需求，用途极为广泛。电磁阀技术的进步也都是围绕着如何克服先天不足，如何更好地发挥固有而展开
工作原理：
SMC电磁阀是用来控制流体的自动化基础元件，属于执行器；并不限于液压、气动。电磁阀用于控制液压流动方向，工厂的机械装置一般都由液压钢控制，所以就会用到电磁阀。电磁阀是用电磁控制的 工业设备,用在工业控制系统中调整介质的方向,流量,速度和其 他的参数.电磁阀有很多种,不同的电磁阀在控制系统的不同位置 发挥作用,常用的是单向阀,安全阀,方向控制阀,速度调节阀 等.电磁阀是用电磁的效应进行控制,主要的控制方式由继电器控 制.这样,电磁阀可以配合不同的电路来实现预期的控制,而控制 的精度和灵活性都能够保证. 杆状的物体就是通过电控制的阀杆,
日本SMC电磁阀技术参数SY7340-5L0Z
功能特点：
1）日本SMC电磁阀技术参数SY7340-5L0Z具备先导式结构，响应时间≤10ms，适配高频切换工况。
2）阀体采用铝合金阳极氧化处理，耐腐蚀等级达ISO 9227标准480小时盐雾试验无红锈。
3）内置手动操作按钮，可在断电状态下强制切换阀位，便于调试与应急排故。
4）标准配置DIN 43650A型插头，防护等级IP65，适应潮湿粉尘环境。
5）通径6mm，Cv值0.45，适用于中小流量气动回路。
6）功率消耗仅0.5W（DC24V），符合节能降耗趋势。
7）密封件为NBR材质，耐油性优于常规丁腈橡胶，延长维护周期。
8）集成LED指示灯与浪涌抑制电路，简化现场电气排查。
适用范围：
1）自动化流水线上的气缸方向控制，如包装机械、电子装配线。
2）气动夹爪、吸盘等末端执行器的精准开关动作。
3）洁净室环境下的非接触式物料搬运系统。
4）半导体设备中的气路切换，要求低颗粒脱落。
5）医疗仪器中呼吸机、麻醉机的气体通道控制。
6）食品灌装线中吹瓶、封口等间歇性气动动作。
7）工业机器人气动回路中需要中位封闭或中位泄压的场合。
与其他产品对比：
| 对比项目 | SY7340-5L0Z（SMC） | 亚德客SV系列 | 费斯托VUVG系列 |
|----------|---------------------|---------------|----------------|
| 先导方式 | 内部先导（可外部先导） | 内部先导 | 内部/外部可选 |
| 响应时间 | ≤10ms | 12~15ms | 8~10ms |
| 最大工作压力 | 1.0MPa | 0.8MPa | 1.0MPa |
| 最低工作压力 | 0.15MPa | 0.25MPa | 0.12MPa |
| 线圈功耗 | 0.5W（DC24V） | 1.0W | 0.8W |
| 防护等级 | IP65 | IP54 | IP54 |
| 换向寿命 | ≥2000万次 | ≥1000万次 | ≥1500万次 |
| 阀体材料 | 铝合金+阳极氧化 | 铝合金 | 铝合金+镀镍 |
核心优势：
1）低功耗电磁线圈结合聚酰亚胺骨架，温升控制在15K以内，避免气路热变形。
2）密封圈采用双唇结构，在0.15MPa低压下仍可可靠密封，适配节能气动系统。
3）阀体流道经CFD优化，压降比同口径产品低12%，提升系统效率。
4）集成快插式接头，安装无需工具，缩短换阀时间至30秒内。
5）可叠加底板或汇流板使用，实现多阀组紧凑布局，节省安装空间40%。
6）提供3口2位、5口2位、5口3位多种机能，满足不同回路逻辑需求。
选型与使用注意事项：
1）验证本型号最低工作压力是否满足前端减压阀设定值，避免先导压力不足导致阀芯不动作。
2）气源需过滤至5μm以下，油雾器推荐使用ISO VG32级润滑油，供油量每1000次动作1滴。
3）安装时阀体轴线应水平或倾斜不超过15°，防止重力影响滑阀复位。
4）若用于真空回路，需确认真空度不高于-101.3kPa，且选用外部先导方式。
5）线圈电压偏差应控制在±10%以内，过高电压会缩短线圈寿命。
6）阀体与底板间密封垫每2年或50万次后更换，防止内漏导致误动作。
常见问题解答：
问：SY7340-5L0Z能否用于双作用气缸的中位停止？
答：若选用5/3中位封闭型（-5L0Z即为中位封闭），可在两个气口关闭时保持气缸活塞位置，但受活塞密封泄漏影响，长期保持需加锁紧装置。
问：如何判断先导阀是否堵塞？
答：当阀体进气正常但换向不畅时，拆下先导盖，手动压下先导阀芯，若出气量极小，则表明先导阀口有颗粒堵塞；可用超声波清洗恢复。
问：该型号阀体能否使用IP65级别的电缆接头？
答：出厂标配DIN插座已满足IP65，如需更高防护（如IP67），可更换为带密封垫的M12连接器并涂抹硅脂。
问：长期停用后重新通电，发生卡阀如何处理？
答：因密封件粘滞，先用压缩空气吹扫阀体内部，再手动按压按钮5-10次使阀芯活动，通电后若仍不动作则需拆解润滑。
问：寿命测试中泄漏量突然增大可能原因？
答：常见为阀座密封圈磨损或弹簧疲劳，建议每200万次更换密封件套件；若阀体滑道磨损则需整体更换。
问：环境温度低于0℃时是否需特殊处理？
答：标准密封件推荐工作温度-10~60℃，低于-10℃应选用低温型密封（如氟硅橡胶），并确保压缩空气露点低于环境温度5℃以上。
