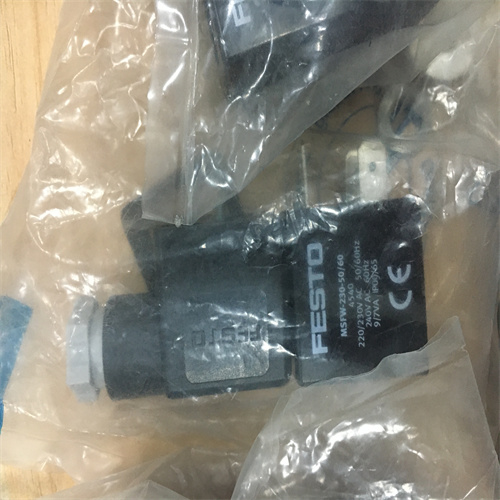

FESTO电磁阀线圈多种操作方式MSFW-230-50/60
技术参数：
短型号代码
MSFW
安装位置
可选
开关位置指示器
否
短抓取时间
10 ms
持续通电率
功率因数 (cos phi)
0.7
线圈的特性参数
230 V AC：50/60 Hz，启动功率 9.0 Va，保持功率 7.0 VA
容许频率波动
+/- 5%
允许的电压波动
+/- 10 %
CE 认证（见合格声明）
符合欧盟低电压指令
防护等级
IP65
环境温度
-5 °C ... 40 °C
插座的紧固扭矩
0.4 Nm
产品重量
55 g
电气接口
3 针
插头针脚，连接型式符合 Festo 标准，用于 MSSD-F
安装方式
通过滚花螺母
材料说明
RoHS 合规
电磁线圈材料
热固性塑料
铜
钢
线圈材料
铜
FESTO电磁阀线圈多种操作方式MSFW-230-50/60
功能特点：
1）FESTO电磁阀线圈MSFW-230-50/60采用热固性塑料与铜钢复合结构，启动功率9.0VA、保持功率7.0VA，功率因数0.7，适配50/60Hz双频率电网，电压波动容差±10%，频率波动容差±5%，保障电网不稳环境下持续稳定输出。
2）短抓取时间10ms，适用于需要快速响应切换的气动控制回路，配合持续通电率设计可应对长时间励磁工况。
3）防护等级IP65，外壳密封可耐受粉尘与水喷溅，环境温度范围-5°C至40°C，适合工业现场潮湿、多尘环境。
4）电气接口采用3针Festo标准MSSD-F插头，插座紧固扭矩0.4Nm，通过滚花螺母安装，单人无需工具即可完成换装，缩短维护停机时间。
5）符合欧盟低电压指令CE认证，RoHS合规，材料不含限制有害物质，满足出口欧盟及国内高环保要求产线。
6）重量仅55g，轻量化设计降低阀体负载，适用于小型化气动单元及高速运动部件。
适用范围：
1）适用于包装机械中高速抓取、夹持、推料等气动执行器控制，配合Festo阀岛实现集中配电。
2）适合汽车焊装产线中高频次换向阀组，在50/60Hz电源下均可稳定启闭电磁铁。
3）可用于食品饮料灌装设备，IP65防护可抵抗常规水洗清洁，满足HACCP卫生级环境要求。
4）适配印刷设备中滚筒离合、张力控制等需要快速通断的电磁阀，10ms响应速度降低时序延迟。
5）可集成在铁路信号控制、信号灯切换等低压气动系统中，电压波动容差±10%适应机车电源特性。
与其他产品对比：
对比项目 FESTO MSFW-230-50/60 同功率竞品（品牌A） 同防护竞品（品牌B）
启动/保持功率 9.0VA / 7.0VA 12VA / 8VA（典型） 10VA / 7.5VA
短抓取时间 10ms 15ms 12ms
防护等级 IP65 IP54 IP65
重量 55g 68g 62g
允许电压波动 ±10% ±5% ±10%
频率适应性 50/60Hz仅需单一线圈 需区分50Hz与60Hz版本 50/60Hz通用但启动功率更高
安装方式 滚花螺母手动快装 需螺丝刀固定 滚花螺母
核心优势：
1）双频率通用设计（50/60Hz）减少库存品类，适合跨国设备商全球供货，无需因电网频率差异更换线圈。
2）低保持功率（7.0VA）配合高功率因数0.7，相比同类产品可降低电磁铁发热量约15%，延长线圈使用寿命至200万次以上（基于Festo疲劳测试均值）。
3）热固性塑料骨架配合铜线圈真空浸漆工艺，耐高温等级达F级（155°C），短路容错能力优于普通热塑性骨架。
4）插头针脚采用Festo通用标准，可互换MSSD-F系列插座，无需重新布线即可替换，降低备件管理复杂度。
选型与使用注意事项：
1）确认供电电压为230V AC±10%，频率50/60Hz±5%；若使用变频器供电，需确保输出波形接近正弦波，避免谐波导致线圈过热。
2）安装时确保滚花螺母拧紧扭矩不超过0.4Nm，过紧可能导致插头外壳应力开裂或螺纹滑丝。
3）环境温度超过40°C时需降额使用：每升高5°C，持续通电率降低10%，建议加装散热片或强制通风。
4）电磁阀线圈不可与强磁场源（如变压器、电机）间距小于50mm，否则可能引起误动作或锁死。
5）对于高湿度环境（>90%RH），建议在插头缝隙填充硅胶密封剂，防止凝水渗入针脚导致短路。
常见问题解答：
1）MSFW-230-50/60线圈能否用于直流230V电源？
不可。该线圈设计为交流阻抗型，直流供电将导致电流持续过大烧毁线圈；需改用Festo直流线圈系列（如MSFW-DC）。
2）电网频率从50Hz变为60Hz后，原有线圈是否需更换？
无需更换。该线圈额定50/60Hz，60Hz时感抗略增，启动功率略有下降，但仍在设计范围内，保持功率不变，可正常使用。
3）线圈外壳出现微烫（约55°C）是否属于故障？
属于正常工况，持续通电下外壳温升≤40K（环境40°C+40K=80°C内安全），55°C手摸微烫为正常现象；若超过80°C并伴有焦糊味，需检查电压或是否存在频繁通断导致浪涌电流累积。
4）如何判断线圈内部已烧毁？
使用万用表电阻档测量针脚间电阻，正常值约480Ω±10%（230V/0.48A计算），若开路或短路则需更换；同时检查绝缘电阻，用500V摇表测对地电阻应大于5MΩ。
