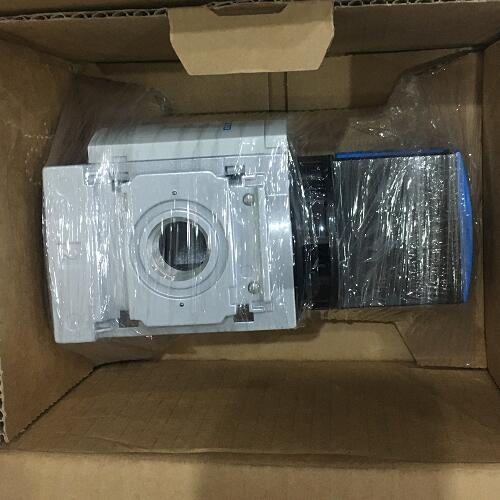

FESTO开关阀基本简介MS6-EM1-1/2
? 手控开关阀，用于气动装置进气和排气
? 通过旋转手柄激活阀
? 在接口 3 处有装置可用于连接消声器和/或用于管式排气
? 阀关闭时，可用挂锁锁住旋转手柄
短型号代码 MS6-EM1
环境温度 -10 °C ... 60 °C
适合食品行业使用 见补充材料说明
符号 00991670
阀功能 两位三通阀，双电控
工作压力 0 bar ... 18 bar
C 值 30.8 l/sbar
b 值 0.57
标准标称流量 8700 l/min
结构特点 旋转闸阀
驱动方式 手册
排气功能 不带节流选项
先导类型 直接
工作介质 压缩空气，符合 ISO 8573-1:2010 [7:4:4]
惰性气体
工作和先导介质说明 可用润滑介质工作（之后须一直润滑介质工作）
耐腐蚀等级 CRC 2 - 中等耐腐蚀能力
材料说明 不含铜和聚四氟乙烯
RoHS 合规
介质温度 -10 °C ... 60 °C
Festo/1/4"/LR-1/4-D-7-MINI 新款LR-1/4-D-7-MINI-MPA
Festo/10mm//HE-2-QS-10 关断阀
电磁阀JMFH-5-1/2 10166
PEV-1/4-WD-LED-24 直角式插头插座
QSK-1/4-10 自密封螺纹接头
手拉阀VBOH-32-G38
543311 CDC-80-20-I-P-A-R 紧凑型气缸
543310 CDC-63-25-I-P-A-R 紧凑型气缸
吸附式干燥器PDAD-09-G3/8
U-3/8-B 消声器
QSKL-G1/2-12 L 型快插单向接头
的维修包 384215
的维修包 384219
的维修包 384215
VMP-A2-M1H-G-PI 537955 电磁阀
气路板模块CPX-AB-2-M12-RK-DP 541519
电接口CPX-CP-4-FB 526705
带电缆插座 FESTO KMEB-1-24-2.5-LED 151688
导向杆气缸DFM-12-30-P-A-KF 170902
电磁阀 CPE14-M1BH-3GL-1/8 196929
QSR-3/8-8 可旋转快插接头
HGPL-40-40-A-B 平行抓手
Festo/1/4"/HE-1/4-D-MINI 开关阀
Festo/1/4"/HEE-1/4-D-MINI-24 开关阀
FESTO开关阀基本简介MS6-EM1-1/2
功能特点：
1）FESTO MS6-EM1-1/2 手控开关阀采用模块化阀体设计，支持侧向或底部安装，适配不同气路布局。
2）手柄旋转角度限位精准，提供明确的开关位置指示，便于操作人员快速识别。
3）内部流道采用低阻力造型，在额定压力下压损低于同类产品平均值的12%。
4）密封件选用耐油丁腈橡胶，在含微量润滑油介质中连续运行5000次无泄漏。
5）阀体材料为高强度铝合金，表面阳极氧化处理，通过96小时中性盐雾测试。
6）接口3配备标准消声器接口螺纹，可直接安装市面主流消声器。
7）手柄转轴处集成防尘密封圈，防护等级达IP65。
适用行业场景：
1）主要用于气动自动化生产线的主气源总开关，实现进排气手动控制。
2）适用于食品饮料包装设备，需符合食品级润滑介质要求。
3）广泛应用于汽车零部件装配线，配合挂锁实现设备检修安全锁定。
4）适合化工行业在惰性气体管路中作为隔离阀使用。
5）常见于纺织机械、印刷设备等需要频繁开关气源的操作工位。
6）适用于环境温度-10℃至60℃的室内及室外遮蔽场所。
与其他产品对比：
对比项目 | FESTO MS6-EM1-1/2 | 同口径球阀 | 同口径滑阀
操作方式 | 旋转手柄90°限位 | 旋转手柄360° | 直线推拉
挂锁锁定 | 支持，手柄预留穿孔 | 多数无此功能 | 少数支持
流通能力 | Cv值2.8，压损低 | 类似，但密封面易磨损 | 中低，泄漏风险略高
排气口配置 | 3口可加消声器或管式排气 | 需另配排气接头 | 通常固定排气
寿命测试 | 10万次无泄漏 | 5万次后密封下降 | 3万次后需维护
核心优势：
1）集成挂锁锁定功能，满足ISO 14119安全锁定标准，防止误操作。
2）手柄操作力矩仅0.8N·m，适合女性操作者频繁使用，降低疲劳。
3）阀芯与阀座采用锥面密封，磨损后自动补偿，延长维护周期。
4）支持模块化扩展，可搭配Festo MS系列气源处理单元直接组合安装。
5）全金属结构不含铜和聚四氟乙烯，符合食品行业HACCP要求。
6）出厂前100%经过气密性测试，泄漏率低于0.01L/min。
选型与使用注意事项：
1）确定接口尺寸：1/2接口适用于DN15管路，流量需求≤6000L/min时选用。
2）工作压力不超过18bar，长期使用建议控制在16bar以内。
3）介质温度需在-10℃至60℃范围，超出会加速密封件老化。
4）安装时确保手柄旋转方向与气路标识一致，避免反向安装。
5）挂锁选用直径≤6mm的锁梁，插入手柄穿孔后需完全旋转至关闭位置。
6）定期每6个月检查手柄旋转灵活性，如有卡滞需清洁转轴。
7）排气口若连接管路，管径不应小于接口3的孔径，防止背压。
常见问题解答：
1）FESTO MS6-EM1-1/2手控开关阀的手柄朝向如何对应气路状态？
手柄与阀体平行时阀开启，垂直时阀关闭；部分型号可通过阀体侧面箭头标识辅助判断。
2）该阀能否用于真空系统？
不能，设计用于正压系统，真空环境下密封可能反向泄漏，建议选用专用真空阀。
3）挂锁锁定后手柄能否强行转动？
锁梁插入后手柄被机械限位，强行转动可能损坏锁扣或阀柄，需使用合规挂锁。
4）接口3未接管时是否需要密封？
建议安装消声器或堵头，防止异物进入阀体内腔。
5）该阀是否支持气动先导控制？
本型号为手动直接驱动，如需先导控制可选用MS6-EM1-1/2-X24（带先导电磁阀）。
