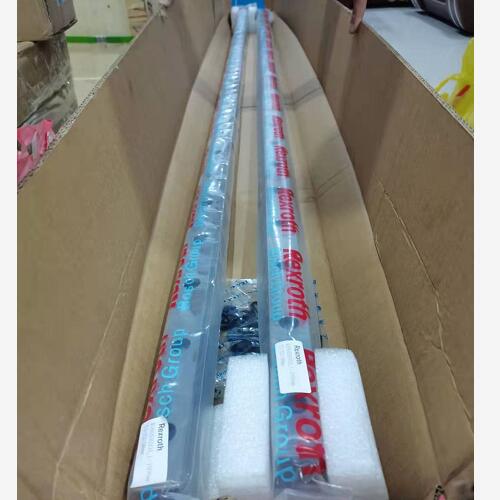

原装力士乐滚珠导套R107163020
钢制衬套的自校准功能和磨削加工的滚道槽，保证了特别平稳的运行。下面的运行曲线显示了与传统滚珠导套的比较。
示例的基础是载荷为 800 N 和同轴度误差大约为 8′ (由轴弯曲引起)。
由于具有自对准功能，导向装置的两根轴中至少一根轴上应同时使用两个超级导套。
承受所有方向的载荷而没有额定载荷的降低。
额定载荷 C 和 C0 适用于载荷主方向 ρ = 0° 。其他载荷方向时，将额定载荷值乘以相应的系数 fρ （额定动载荷 C）或 fρ0 （额定静载荷 C0）。
通过有目的的定向安装超级滚珠导套，可以避免额定载荷的降低 (见侧向开式滚珠导套组件)。
短行程时轴的使用寿命低于超级滚珠导套的使用寿命。因此，表中额定载荷 C 必须乘以系数 f。s .
载荷为开式滚珠导套的开口反向时，将出现额定载荷的大幅下降。为了避免出现这种情况和实现有针对性地安装开式滚珠导套，开发了侧向开式轻型滚珠导套组件。
将根带轴支撑的轴压紧在定位边上并且将轴支撑用螺栓拧紧。?
再将第二根轴校准平行度并且将轴支撑用螺栓拧紧。?
将滚珠导套组件推到轴上。?
接着：?
在机器工作台和机器下部结构 中各有一个定位边的情况下：‐
将根轴的滚珠导套组件压紧在机器工作台的定位边上并且用螺栓拧紧。?
再将第二根轴的滚珠导套组件用螺栓拧紧到机器工作台上。?
在只有机器下部结构有一个定位边的情况下：‐
将滚珠导套组件与机器工作台用螺栓拧紧。
