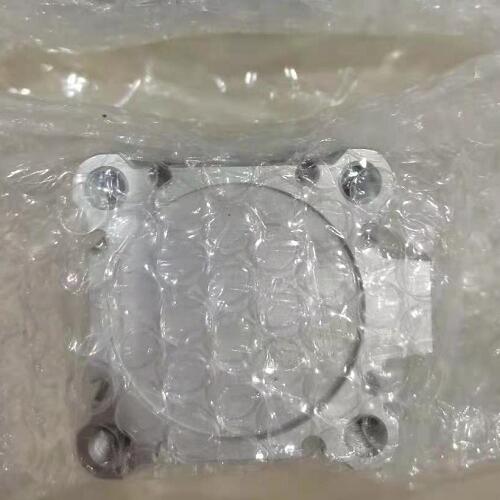

日本CDQ2A63-50DMZ SMC薄型气缸报价
薄型气缸的安装：
1.薄型气缸安装前，应经晌旁空载试运转及在1.5倍工作压力下试压，运转正常和无漏气现象后放可使用。
2. 薄型气缸接入管道前，必须清楚管道内赃物，防止杂物进入气缸内。
3. 在行程蔽虚中载荷有变化时，应使用输出力充裕的气缸，并附加缓冲装置。
4. 缓冲气缸在开始运行前，先把缓冲节流阀拧在节流两较宴并橡小的位置，然后逐渐开大，直到调到没，满意的缓冲效果。
5. 不使用满行程，特别是当活塞杆伸出时，要使用活塞杆与缸盖相碰。否则，容易引起活塞杆和外部连接处的载荷集中。
薄型气缸与轻型气缸应该是同一种，统称为薄型气缸。
薄型气缸的前盖与后盖、活塞与活塞杆采用铆合结构，紧凑可靠；缸体内径滚压处理后再做硬质氧化处理，耐磨，耐久性好；活塞密封采用异型双向密封结构，尺寸紧凑，有储油功能；缸体周边带磁性感应开关槽，安装感应开关方便。
薄型气缸占空间位置少，结构轻巧，外形美观，能承受较大的横向负载，无需安装附件可直接安装于各种夹具和专用设备上。
薄型气缸是引导活塞在其中进行直线往复运动的圆筒形金属机件。工质在发动机气缸中通过膨胀将热能转化为机械能；气体在压缩机气缸中接受活塞压缩而提高压力。
薄型气缸种类也特别多，常用的有亚德客型的SDA薄型气缸，SMC型的CQ2，CQS薄型气缸,结构紧凑能有效节省安装空间，缸体带有磁感应开关槽便于安装感应开关，缸体内径经加工处理后耐磨耐久性更强，可适用于高频率的使用要求。
产品型号:
MGPM20-40Z-Z73
MGPM20-50Z
MGPM25-100Z
MGPM40-50Z
MHL2-40D
MHZ2-20D
MHZL2-25D
MGPM25-30Z
MGPM25-20Z
CDG1ZA40-300Z
ZL112 SM
HRS012-A-20-B
10-CQ2B12-5D
AC30A-03G-A
MGPM80-50Z
AFM20-F02-A
AKB04B-04S
AKH10B-04S
AM650-10B
MKB40-10RZ
MSQB30L2-A93
MSQB50H3
MXQ16-75
MXQ20-40ARS2H50-30TM
RSQA40-30TRZ
SMC IR1020-01
SMC RS2H50-30TM
SMC CS1TN-140-250
减压阀 AW30-02-A SMC
AQ2000-02 10
日本CDQ2A63-50DMZ SMC薄型气缸报价
功能特点
1）日本CDQ2A63-50DMZ SMC薄型气缸采用双作用单活塞杆结构，缸径63mm、行程50mm，最大工作压力1.0MPa，最低启动压力0.05MPa，满足高频率往复驱动需求。
2）缸筒内壁经硬质阳极氧化处理，表面硬度≥400HV，耐磨寿命较普通铝合金气缸延长3倍以上。
3）前后端盖与缸体通过高强度铆合工艺连接，抗拉强度≥300MPa，无螺栓松动风险。
4）活塞密封采用双唇异形结构，内置储油槽，在无给油条件下可连续运行200万次以上。
5）缸体两侧设计C型磁性开关安装槽，兼容D-M9系列开关，安装偏差≤±0.5mm。
6）轴向尺寸较标准气缸缩短40%，允许承受最大横向负载可达理论推力的15%。
7）工作温度范围-10℃至+70℃，使用洁净压缩空气时无需额外润滑油。
适用范围
1）适用于自动化装配线、电子元件压合、印刷机械等空间受限场景。
2）在食品包装机械中，可用于夹持、推料等轻载高频动作。
3）医疗器械如注射泵、样本转移机构中用作短行程执行元件。
4）半导体设备内的晶圆传输、定位平台，要求无尘且低发尘。
5）汽车零部件焊接夹具中，用于夹紧或定位薄壁件。
6）实验室自动化分析仪器中的微量液体分装机构。
与其他产品对比
| 对比项目 | 日本CDQ2A63-50DMZ SMC薄型气缸 | 亚德客SDA系列薄型气缸 | Festo ADN系列扁平气缸 |
|----------|-------------------------------|------------------------|------------------------|
| 缸体材料 | 高强度铝合金+硬质氧化 | 铝合金+普通氧化 | 铝合金+阳极氧化 |
| 密封寿命 | ≥200万次（无给油） | 约150万次（无给油） | 约180万次（需微油） |
| 抗横向负载 | 允许15%理论推力 | 允许12%理论推力 | 允许10%理论推力 |
| 安装方式 | 前端螺孔+通孔，侧面C型槽 | 前端螺孔+通孔 | 前后端螺纹+侧面T型槽 |
| 标准行程范围 | 10~200mm | 5~150mm | 10~250mm |
| 价格定位 | 中高端（单件约350~450元） | 中端（单件约200~300元） | 高端（单件约500~600元） |
核心优势
1）日本CDQ2A63-50DMZ SMC薄型气缸在0.5MPa工作压力下理论推力为1560N，且实际输出力稳定性波动≤2%。
2）采用滚压+硬质氧化复合工艺，缸筒内表面粗糙度Ra≤0.4μm，较普通珩磨工艺提升耐磨性50%。
3）活塞杆材质为不锈钢SUS304，表面镀硬铬层厚度≥20μm，耐腐蚀性符合GB/T 10125盐雾试验96h无锈。
4）内置缓冲密封圈，可在无外部缓冲器条件下承受活塞速度0.5m/s时的冲击。
5）全系列通过ISO 15552标准认证，互换性强，备件供应周期短于7天。
6）重量仅为同缸径标准气缸的55%，单只净重约0.9kg，减轻末端负载惯性。
选型与使用注意事项
1）计算实际负载时需考虑行程末端冲击力，建议预留输出力余量≥20%。
2）安装面平面度应≤0.05mm，避免缸体扭曲导致活塞杆密封偏磨。
3）管接头拧紧力矩应控制在2.5~3.5N·m，防止密封垫片过度变形。
4）若需高频运行（≥50次/分钟），应选用含油雾润滑供气系统，推荐粘度ISO VG32。
5）磁性开关安装时应先清洁C型槽，插入后旋紧定位螺丝，行程开关间隙保持0.5~1mm。
6）存储环境温度-20~+60℃，相对湿度≤85%，避免酸碱性气体直接接触。
常见问题解答
1）日本CDQ2A63-50DMZ SMC薄型气缸能否在真空环境中使用？
可以，但需更换为氟橡胶密封圈，且工作压力范围调整为0.05~0.7MPa，真空度最大可达-101kPa。
2）如何判断活塞密封已失效？
当供气压力0.5MPa时，活塞杆静止状态下耗气量超过0.5L/min为异常；或运行中噪音突然增大至65dB以上需更换密封件。
3）该气缸可承受的最大轴向偏载是多少？
依据SMC官方数据，在缸体固定、活塞杆伸出时，许用径向力为理论推力的8%，即约125N。
4）缸体连接螺纹滑丝后能否修复？
不建议修复，因螺纹深度仅1.5倍直径，修复后强度下降；应更换端盖总成，单件成本约80元。
5）使用过程中发现行程不到位，可能原因有哪些？
常见原因包括：供气压力低于0.3MPa、活塞杆外部负载卡滞、密封件粘连（停机超48h后首次启动）、缸内积碳（油雾过多）。建议先检查进气管路压降≤0.1MPa。
