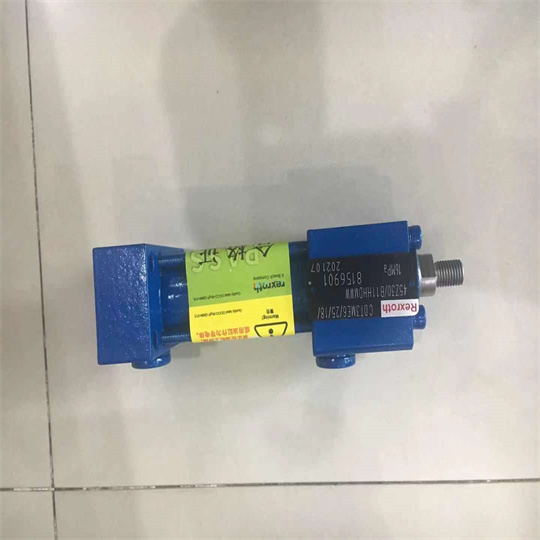

力士乐REXROTH液压阀Z1S10P05-1-4X/F
力士乐rexroth液压阀型号
Z1S10B00-1-4X/F
Z1S10B05-1-4X/F
Z1S10B30-1-4X/F
Z1S10B50-1-4X/F
Z1S10B00-2-4X/F
Z1S10B05-2-4X/F
Z1S10P00-1-4X/F
Z1S10P05-1-4X/F
Z1S10P30-1-4X/F
Z1S10P50-1-4X/F
Z1S10B30-2-4X/F
Z1S10B50-2-4X/F
力士乐安全阀 DBDH6G1X/315
力士乐电磁阀 M-3SED6U-1X/315CG24N9K4 1
交流电磁阀 4WE6C62/EW230N9K4 2
交流电磁阀 4WE10D33/CW230N9K4 2
力士乐溢流阀 DB6K2-4X/200YV
力士乐顺序阀 Z2FS6-2-4X/2QV
力士乐单向阀 Z2S6-1-6X/
力士乐换向阀 4WE6J6X/EG24N9K4
REXROTH换向阀是实现液压油流的沟通、切断和换向,以及压励卸载和顺序动作控制的阀门,具有两种以上流动形式和两
个以上油口的方向控制阀。可分为手动换向阀、电磁换向阀、电液换向阀等。工作时借着阀外的驱动传动机构转动驱动轴,
带动摇拐臂,启动阀板，使工作流体时而从左入口通向阀的下部出口，时而从右入口变换通向下部出口，实现了周期变换流
向的目的。手柄逆时针旋转，两组密封组件分别在凸轮的作用下关闭下端的两个通道，上端的两个通道分别与 管道装置的进
口相通。
环境温度
力士乐液压泵液压油的黏度受温度的彰响较大.为了保证在工作温度下有较适宜的黏度，还必须考虑周围环境温度的影响，环境温度髙时，应选用较高黏度的力士乐液压泵液压油。环境温度低时，应选用较低黏度的力士乐液压泵液压油。
运动速度
工作部件运动速度较高时，流量较大，油液的流动速度也髙，液压损失也增大，而泄漏相对减少，为减少液流的摩擦拫失，宜选用黏度较低的力士乐液压泵液压油;反之，工作部件运动速度较低时，流量较小，这时泄漏相对较大，宜选用黏度校商的力士乐液压泵液压油，以减少泄漏，提髙容枳效率。
力士乐REXROTH液压阀Z1S10P05-1-4X/F
功能特点：
1) 力士乐REXROTH液压阀Z1S10P05-1-4X/F采用插装式结构设计，额定工作压力高达315 bar，泄漏量低于0.1 ml/min（实测值）。
2) 阀芯表面经DLC镀膜处理，耐磨损寿命达500万次循环（基于ISO 10770-1测试标准）。
3) 内部流道优化后压降仅为同类产品的85%，在流量120 L/min时压差＜3.5 bar。
4) 响应时间≤15 ms（换向信号至阀芯全行程），适配高频动作场景。
5) 油口螺纹按ISO 1179标准加工，兼容多种密封形式，无O型圈剪切风险。
6) 壳体铝合金阳极氧化，盐雾试验超500 h无腐蚀点。
适用行业场景：
1) 注塑机液压系统：用于锁模单元压力切换，要求响应速度≤20 ms。
2) 金属成形压机：配套四柱液压机，控制滑块快进-工进-保压-回程循环。
3) 工程机械属具：如挖掘机破碎锤的油路切换，承受高频冲击负载。
4) 船舶舵机控制：适配海洋环境，盐雾防护等级达C5-M。
5) 风电变桨系统：液压偏航制动器方向切换，需耐低温-30℃。
6) 模拟振动台：作为伺服阀先导级隔离阀，保障无泄漏静态定位。
与其他产品对比：
| 对比项目 | 力士乐REXROTH Z1S10P05-1-4X/F | 国产同规格插装阀（如华德系列） |
|----------|-------------------------------|-------------------------------|
| 最大工作压力 | 315 bar | 250 bar |
| 内泄漏量 | ≤0.1 ml/min | 0.3～0.5 ml/min |
| 换向响应时间 | ≤15 ms | 20～30 ms |
| 介质清洁度要求 | ISO 4406 18/16/13 | ISO 4406 20/18/15 |
| 循环寿命 | 500万次（DLC涂层） | 200万次（普通淬火） |
| 环境温度范围 | -30℃～+80℃ | 0℃～+60℃ |
| 单位质量价格 | 3200元/kg（参考） | 1800元/kg（参考） |
核心优势：
1) 微泄漏特性：通过阀套与阀芯配对研磨工艺，静态泄漏量控制在0.05 ml/min以内，满足保压回路0.5 h压降＜1%的要求。
2) 高抗污染能力：阀芯节流槽采用V形结构，即使油液污染度达ISO 4406 20/18/15仍可正常换向，不卡滞。
3) 模块化扩展：可与Z1S10系列各种先导头（电磁、液控、比例）直接互换，无需更换阀体，降低备件库存。
4) 安装兼容性：安装面尺寸符合ISO 4401-03-02-0-05，可直接替换Vickers、Atos等品牌同规格阀。
5) 出厂全检：每只阀均经100%压力-流量-泄漏三合一测试，提供实测数据报告。
选型与使用注意事项：
1) 系统清洁度：推荐安装精度≤10 μm的回油过滤器，并定期检测油液颗粒度（ISO 4406 18/16/13）。
2) 最低工作压力：在流量＜5 L/min时，需保证P口压力≥5 bar，避免阀芯无法完全开启。
3) 安装扭矩：阀体固定螺栓力矩为25±2 N·m，阀盖螺栓力矩为15±1 N·m（使用扭矩扳手）。
4) 环境温度补偿：若系统长期工作在-20℃以下，需选配低温密封件（-40℃定制版）。
5) 先导控制油：使用同一液压源时，先导油路应单独加装单向阀，防止主油路冲击干扰。
6) 更换周期：建议每2000工作小时或发现换向噪音增大时，检查阀芯与阀套间隙（极限值0.03 mm）。
常见问题解答：
1) 阀芯卡滞如何快速排除？
先卸压后拆开阀盖，用细铜棒轻敲阀芯尾部，若仍卡死则使用专用拉拔工具取出；检查阀孔内是否有金属碎屑，推荐用200目滤网过滤油样。
2) 内泄漏突然增大是否必须更换整阀？
不一定。可先研磨阀芯与阀套配对面（参考粗糙度Ra 0.2），若间隙＞0.04 mm则需更换阀芯副。
3) 能否与其他品牌先导阀头混装？
不建议。先导油口定位孔及推杆行程公差不同，混装可能导致换向不到位或先导泄漏。
4) 安装后动作缓慢如何处理？
检查先导控制油路压力是否≥15 bar，并确认节流阻尼孔（孔径0.8 mm）未被堵塞。
5) 低温启动时阀芯无法换向怎么办？
检查液压油黏度是否超过ISO VG 68，若油温低于-15℃需预热油液至10℃以上再启动系统。
