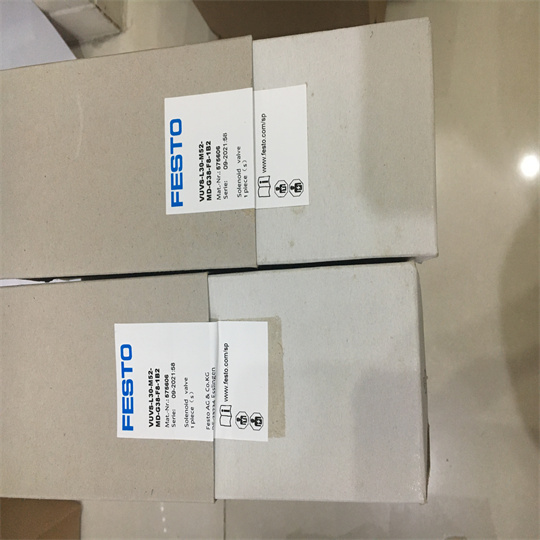

与FESTO的方向控制阀配套的控制模块描述
VOFA-L26-T32C-M-G14-1C1-APP使用参数
阀功能
两位三通，常闭，单稳态
驱动方式
电控
宽度
65 mm
标准标称流量
1050 l/min
工作气口
G1/4
工作电压
24V DC
工作压力
3 bar ... 10 bar
结构特点
活塞闸阀
复位类型
弹簧复位
参考图
防护等级
IP65
NEMA 4
认证
c UL us - 认证 (OL)
KC 标记
KC-EMV
CE 认证（见合格声明）
符合欧盟电磁兼容性指令
符合欧盟机械指令
证书签发机构
UL MH19482
排气功能
带节流选项
密封原理
软密封
安装位置
可选
符合标准
EN 60947-5-2
手控装置
无
先导类型
先导驱动
先导气源
内先导
流向
不可逆
符号
00997336
测量原理
电感式
搭接
正重叠
反向极性保护传感器
适用于所有电气连接
安全功能
排气
误操作保护，防止意外启动
性能等级 (PL)
排气/可达 4 类，安全性能等级 e
误操作保护，防止意外启动/可达 4 类，安全性能等级 e
强制动态说明
切换频率低每周 1 次
信号状态显示器
通过附件安装
开关位置感测
通过传感器感测常位
开关状态显示传感器
LED
先导压力
3 bar ... 10 bar
适用于真空
否
标准标称流量，排气 6->0 bar
2650 l/min
标准流量，排气 6->0 bar w. f.
1050 l/min
关闭时间
54 ms
打开时间
24 ms
阀 – 传感器打开时间
58 ms
阀 – 传感器关闭时间
11 ms
持续通电率
0 信号的大正向测试脉冲
1000 μs
信号为 1 的大负向测试脉冲
800 μs
开关输出
PNP
线圈的特性参数
24 V DC: 1.8 W
允许的电压波动
-15%/+10%
工作介质
压缩空气，符合 ISO 8573-1:2010 [7:4:4]
工作和先导介质说明
可用润滑介质工作（之后须一直润滑介质工作）
抗振性
运输应用测试，严重性等级 2，符合 FN 942017-4和 EN 60068-2-6
耐冲击性
冲击测试，严重性等级 2，符合 FN 942017-5 和 EN 60068-2-27
耐腐蚀等级 CRC
0 - 无耐腐蚀能力
大磁场干扰
60 mT
介质温度
-5 °C ... 50 °C
声压级
85 dB(A)
直接和间接接触的保护
PELV
防护等级符合 EN60950/IEC 950 标准
先导介质
压缩空气，符合 ISO 8573-1:2010 [7:4:4]
环境温度
-5 °C ... 50 °C
标称使用海拔高度
1000 m，符合 VDE 0580 标准
产品重量
1134 g
工作电压范围，直流传感器
10 V ... 30 V
传感器的抗短路强度
脉冲式
无效电流传感器
≤ 10 mA
传感器大输出电流
200 mA
传感器大开关频率
5000 Hz
传感器残余波纹
± 10%
传感器电压降
≤ 2 V
电气接口
类型 C
符合 EN 标准
不带防护接地导体
传感器接口
插头
3 针
M8x1
安装方式
带通孔
气接口，气口 1
G1/4
气接口，气口 2
G1/4
气接口，气口 3
G1/4
材料说明
RoHS 合规
密封件材料
FPM
HNBR
NBR
外壳材料
压铸铝
PA
螺钉材料
钢
镀锌
开关元件功能
常闭触点
