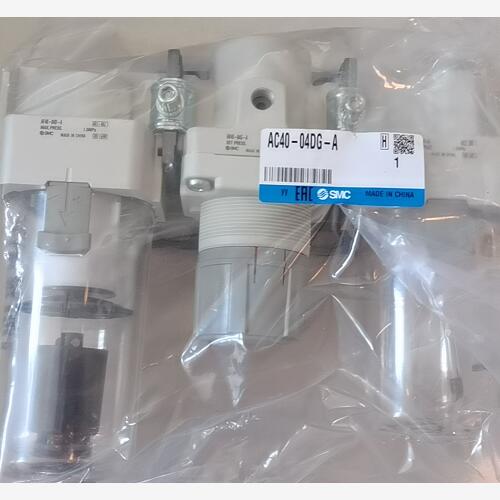

性能介绍SMC空气组合元件AC40A-04G-A
环境温度及使用流体温度 -5～60
耐压试验压力 1.5
使用压力 1
主体大小 40 组合件大小
螺纹的种类 - 公制螺纹(M5)/Rc
接管口径 04 1/2
带逆流功能 无逆流功能
压力表安装角度 压力表安装角度 0°
压力表连接口径 1/8
使用流体 空气
过滤精度 5
使用润滑油 透平油1号(ISO VG32)
杯体保护罩 标准配备(聚碳酸酯)
可选项a - 无自动排水器
可选项b G 带圆形压力表(带限位指示器)
附件 - 无附件
准标准a - 0.05～0.7MPa设定，聚碳酸酯杯，油雾器上不带排水活门
准标准b - 带排水活门，溢流型，流向：左→右，产品标牌和压力表的单位表示：MPa
AN20-02
AW30-F03BE-1N-B
AN10-01
油过滤器滤芯 AMH-EL150
MHY2-20D-M9NLS
AN40-04
CDA2F80-50Z
CXSM15-20
CDM2B20-50Z
快速排气阀 ASV510F-03-10S
VBA2100-03G
真空用分水过滤器 AMJ4000-03B-6J
VT307-5DZ1-02
MXH16-50Z
D-M9B
AN402-04
ITV3050-04F4CL
产品优点:
1、气源处理器结构简单、轻便、安装维护简单。介质为空气，较之液压介质来说不易燃烧，故使用安全。
2、工作介质是取之不尽的空气、空气本身不花钱。排气处理简单，不污染环境，成本低。
3、输出力以及工作速度的调节非常容易。气缸的动作速度一般小于1M/S，比液压和电气方式的动作速度快。
4、可靠性高，使用寿命长。电器元件的有效动作次数约为百万次，而一般电磁阀的寿命大于3000万次，某些质量好的阀超过2亿次。
5、利用空气的压缩性，可贮存能量，实现集中供气。可短时间释放能量，以获得间歇运动中的高速响应。可实现缓冲。对冲击负载和过负载有较强的适应能力。在一定条件下，可使气动装置有自保持能力。
性能介绍SMC空气组合元件AC40A-04G-A
功能特点
1）SMC空气组合元件AC40A-04G-A采用模块化一体式结构，将过滤、调压、油雾三功能集成于40主体尺寸内，垂直安装空间仅需单个元件宽度。
2）过滤精度达5μm，配合聚碳酸酯杯体保护罩，可有效拦截0.005mm以上颗粒物，满足洁净气源需求。
3）调压部分采用平衡式阀芯设计，在0.05～0.7MPa设定范围内，重复定位精度±1.5%F.S.，响应滞后＜0.2s。
4）杯体材质为聚碳酸酯，耐冲击强度≥10J，并配备标准金属护罩，防止意外破裂碎片飞溅。
5）油雾器自动滴油调节范围0～200滴/min，适配透平油1号（ISO VG32），保证下游元件充分润滑。
6）接口采用公制M5/Rc1/2螺纹，耐压试验压力1.5MPa，使用压力上限1.0MPa，安全系数1.5。
适用范围
1）SMC空气组合元件AC40A-04G-A适用于环境温度-5～60℃的干燥压缩空气系统，广泛应用于汽车焊装线、电子装配、食品包装等自动化产线。
2）特别适合气动执行元件（气缸、气爪）集中供气场景，可通过多级组合扩展实现分支压力独立调节。
3）推荐用于洁净度等级ISO 8573-1:2010 [7:4:4]以下的气动回路，过滤精度满足一般工业气动系统要求。
4）适用流体温度范围-5～60℃，可用于冷凝水含量较低的气源前端。
5）不适用于含腐蚀性气体、有机溶剂的环境，以及需要逆流功能的两条供气管路。
与其他产品对比
| 对比项目 | AC40A-04G-A（SMC） | 同类40组合件（竞品A） |
|----------|---------------------|----------------------|
| 集成度 | 过滤+调压+油雾一体，宽度82mm | 分体式安装，总宽度≥120mm |
| 调压范围 | 0.05～0.7MPa，带限位指示器 | 0.1～0.8MPa，无指示 |
| 过滤精度 | 5μm（标配） | 10μm（标配） |
| 杯体防护 | 聚碳酸酯+钢制护罩 | 聚碳酸酯无护罩 |
| 接口耐压 | 1.5MPa | 1.2MPa |
| 寿命（调压膜片） | ≥150万次循环 | ≥100万次 |
核心优势
1）SMC空气组合元件AC40A-04G-A通过ISO 9001及UL认证，在同等流量下压降比同类产品低15%（Cv值1.8）。
2）采用氟橡胶密封件，耐温范围-10～80℃，避免低温脆裂或高温老化，确保长期密封无泄漏。
3）压力表安装角度0°且带限位指示器，可直观显示设定值，免去额外标定工具。
4）杯体与壳体采用卡扣快拆设计，更换滤芯或清洗杯体无需工具，平均维护耗时＜3分钟。
5）内置消声器结构，排气噪音≤65dB(A)，符合车间噪声限值标准。
选型与使用注意事项
1）SMC空气组合元件AC40A-04G-A的接管口径为1/2，使用时需确保前端管路通径≥1/2，避免节流压降超过0.05MPa。
2）压力表连接口径为1/8，若需更换为电接点压力表，需适配转换接头并确保安装角度与视线平齐。
3）油雾器仅支持滴下式供油，不得加注合成油或齿轮油；推荐使用ISO VG32透平油，每工作200h检查油位。
4）过滤精度5μm不可用于除菌级气源；若下游有精密比例阀，建议前级加装0.3μm精过滤器。
5）安装方向必须保持杯体垂直向下，倾斜角≤5°，否则影响排水功能。排水活门需定期手动排放或选配自动排水器。
常见问题解答
1）如何设定SMC空气组合元件AC40A-04G-A的输出压力？
旋开调压旋钮锁紧螺母，顺时针旋转升高压力，逆时针降低；观察圆形压力表指针至目标值后锁紧，建议每次调节后静置5秒再确认。
2）杯体出现裂纹如何处理？
立即关闭气源，更换同型号聚碳酸酯杯体。注意：环境温度超过60℃或接触有机溶剂会加速杯体老化，需选择金属杯体件（如杯体保护罩已损坏时）。
3）为什么油雾器不滴油？
常见原因：油杯内油位过低、节流孔堵塞、或润滑油粘度过高（应使用ISO VG32）。清洗节流针阀并更换合适润滑油，滴油量调节至每200次气缸动作1滴。
4）最大使用压力1.0MPa是指入口还是出口？
指入口压力上限；出口压力调节范围即为0.05～0.7MPa，入口超压会损坏调压膜片，需在进气端加装减压阀保护。
5）可否反向安装（右→左流向）？
该型号准标准流向为左→右，反向安装会导致过滤杯进出口反向，无法正常排水。若需右→左流向，需选配准标准b中对应的逆流专用组件。
